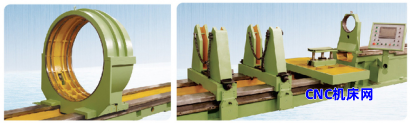

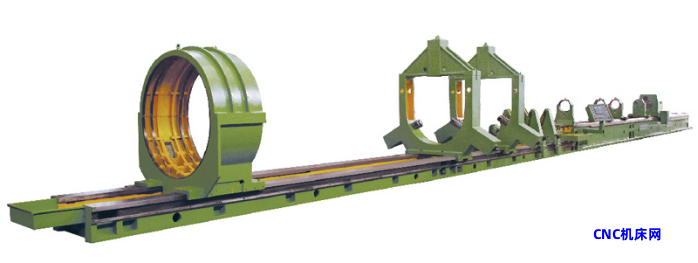

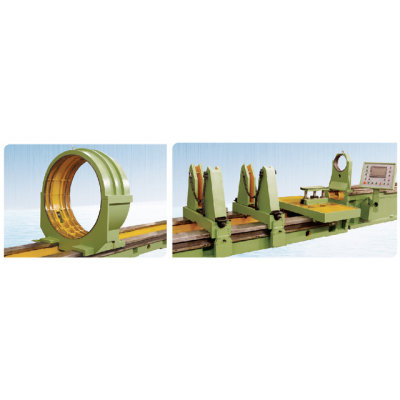

2MSK2180/2MSK21100深孔强力珩磨机

产品描述

2MSK2180、2MSK21100数控深孔强力珩磨机床

机床用途：

♦适用于圆柱形深孔工件的珩磨及抛光加工。

♦例如：各种液压油缸、汽缸等精密管件。

♦对带有台阶孔的工件进行珩磨及抛光加工。

加工精度：

♦其加工孔径精度可达IT8-IT9级或以上。

♦表面粗糙度可达到Ra0.2-0.4μm。

♦采用局部珩磨，可修正被加工工件的锥度、椭圆度及局部孔径误差。

♦对于一些冷拔钢管，可以直接进行强力珩磨。

■2MSK2180、2MSK21100数控深孔强力珩磨机床是一种高精度、高效率的理想设备。

机床配置：

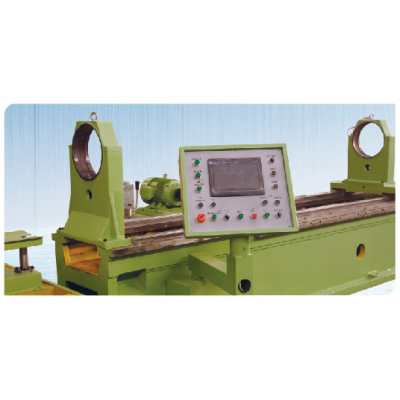

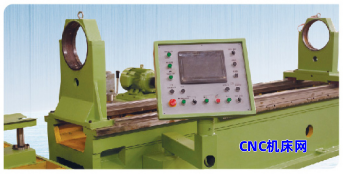

♦该数控深孔强力珩磨机床配备KND数控系统，交流伺服电机。

♦磨杆箱采用无级调速。

♦采用链轮、链条实现珩磨头往复运动，可以精确的控制珩磨的位置。

♦同时采用双直线导轨，具有较高的使用寿命和较高的精度。

♦珩磨头采用液压定压扩张，砂条的珩磨力稳定不变，以保证工件的圆度和圆柱度。

♦珩磨压力可以根据需要进行调整，并设置高低压控制，在操纵台上就可以轻松实现粗、精珩转换。

机床的其他配置如下：

♦液压阀、自动润滑站等采用名牌产品。

■另外，该数控深孔强力珩磨机床的数控系统、直线导轨、液压阀等配置都可以根据用户要求选配或指定。

主要技术参数：

                                                                   2MSK2180                                        2MSK21100

工作范围

加工直径范围—————————————Φ100～Φ800——————————Φ100～Φ1000

加工最大深度—————————————1-20m—————————————1-20m

工件夹持直径范围———————————Φ100～Φ1000——————————Φ100～Φ1200

主轴部分（高低床身）

中心高（磨杆箱侧）——————————350mm—————————————350mm

中心高（工件侧）———————————1000mm————————————1000mm

磨杆箱部分

磨杆箱转速（无级）——————————20～125r/min——————————20～125r/min

进给部分

拖板往复速度范围———————————1-10m/min———————————1-10m/min

电机部分

磨杆箱电机功率————————————22kW（变频）——————————30kW（变频）

往复电机功率—————————————11kW——————————————15kW

其他部分

珩磨杆支撑导轨————————————650mm—————————————650mm

工件支撑导轨—————————————1200mm————————————1200mm

冷却系统流量—————————————100L/minX2———————————100L/minX2

磨头扩张工作压力———————————4MPa——————————————4MPa

数控CNC

北京KND（标配）SIEMENS828系列、FANUC等为选配，可根据工件情况制作专机
