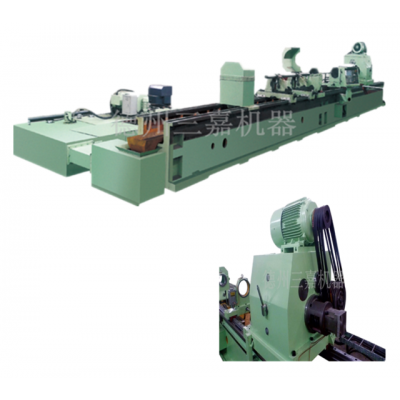

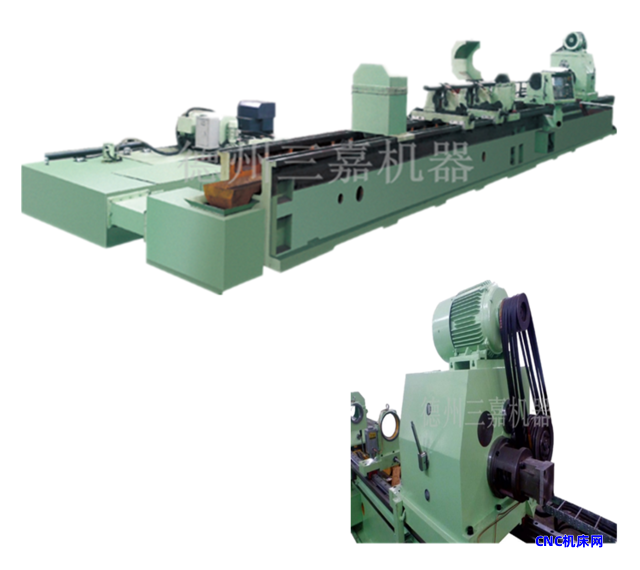

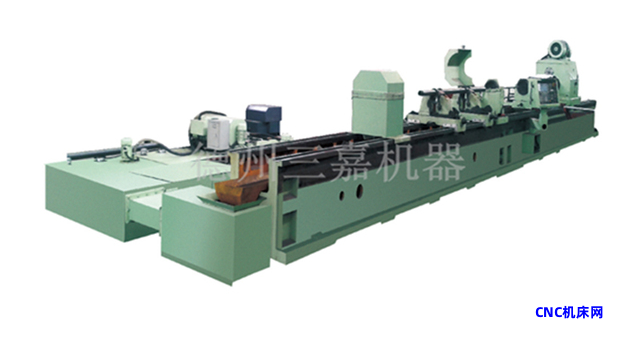

2MSK2125/2MSK2135型数控强力珩磨机

产品描述

2MSK2125、2MSK2135数控深孔强力珩磨机床

机床用途：

♦适用于圆柱形深孔工件的珩磨及抛光加工。

♦例如：各种液压油缸、汽缸等精密管件。

♦对带有台阶孔的工件进行珩磨及抛光加工。

加工精度和工艺：

♦加工孔径精度可达IT8-IT9级或以上。

♦表面粗糙度可达到Ra0.2-0.4μm。

♦采用局部珩磨，可修正被加工工件的锥度、椭圆度及局部孔径误差。

♦对于一些冷拔钢管，可以直接进行强力珩磨。

►2MSK2125、2MSK2135数控深孔强力珩磨机床是一种高精度、高效率的理想设备

机床的配置：

♦该数控深孔强力珩磨机床配备KND数控系统，交流伺服电机，磨杆箱采用无级调速。

♦采用链轮、链条实现珩磨头往复运动，可以精确的控制珩磨的位置。

♦同时采用双直线导轨，具有较高的使用寿命和较高的精度。

♦珩磨头采用液压定压扩张，砂条的珩磨力稳定不变，以保证工件的圆度和圆柱度。

♦珩磨压力可以根据需要进行调整，并设置高低压控制，在操纵台上就可以轻松实现粗、精珩转换。

机床的其他配置如下：

♦液压阀、自动润滑站等采用名牌产品。

►另外，该数控深孔强力珩磨机床的数控系统、直线导轨、液压阀等配置都可以根据用户要求选配或指定。

主要技术参数：

                                                                          2MSK2125                                                 2MSK2135

工作范围

加工直径范围———————————————Φ35～Φ250—————————————Φ60～Φ350

加工最大深度———————————————1-12m———————————————1-12m

工件夹持直径范围—————————————Φ50～Φ300—————————————Φ75～Φ400

主轴部分

主轴中心高————————————————350mm———————————————350mm

磨杆箱部分

磨杆箱转速（无级）————————————25～250r/min—————————————25～250r/min

进给部分

拖板往复速度范围—————————————4-18m/min——————————————4-18m/min

电机部分

磨杆箱电机功率——————————————11kW（变频）—————————————11kW（变频）

往复电机功率———————————————5.5kW————————————————5.5kW

其他部分

冷却系统流量———————————————100L/min———————————————100L/min

磨头扩张工作压力—————————————4MPa—————————————————4MPa

数控CNC

北京KND（标配）SIEMENS828系列、FANUC等为选配，可根据工件情况制作专机
