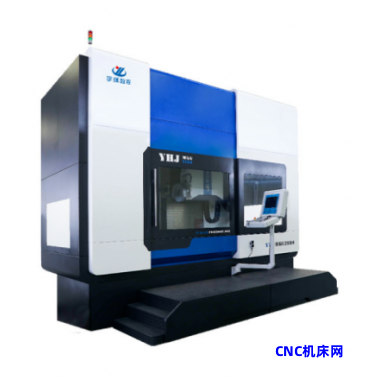

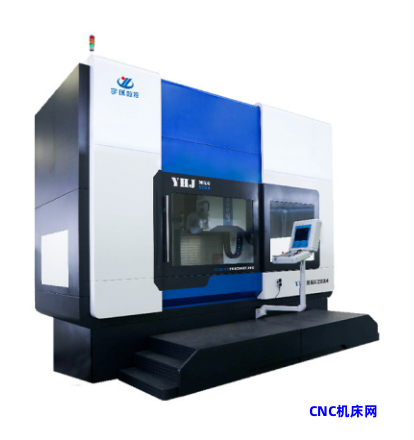

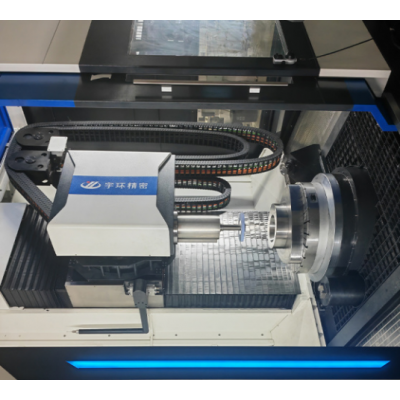

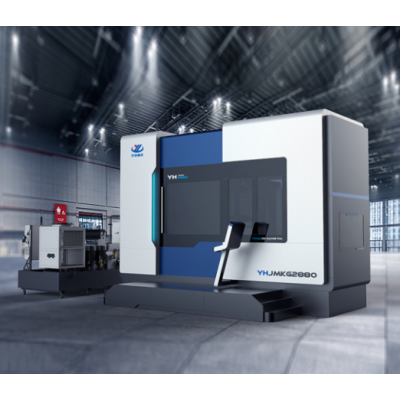

YHJMKG28系列 高精度数控复合立式磨床

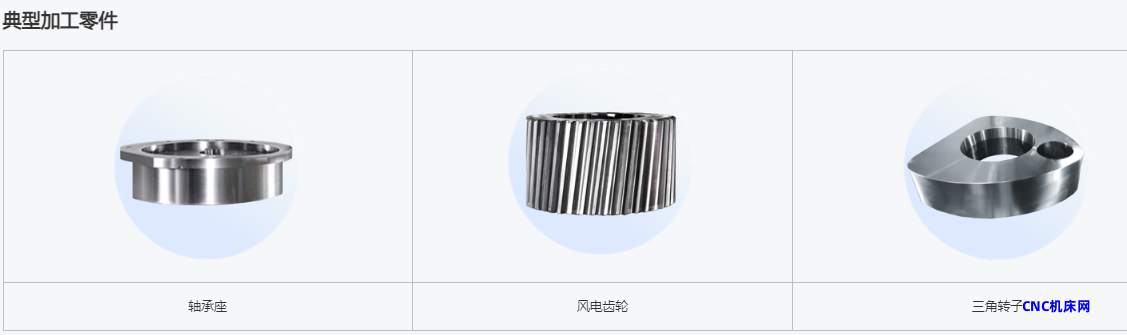

本机床的目标市场为国内装备制造业、机械加工业、高精加工行业等具有高精度及表面质量要求的产品加工，能够实现一次装夹加工盘类、环类、套类的内外轮廓、内孔、外圆、端面等。 其加工精度等级在IT3～IT2级；表面质量控制在Ra≤0.2； 形位误差控制在≤0.002。

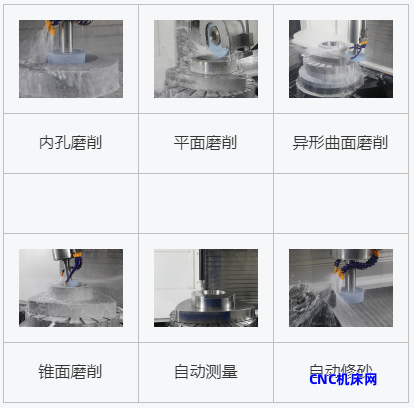

加工方式

设备亮点

1、X轴、C轴、Z轴、B轴可实现两轴至四轴联动，能够实现工件的内、外轮廓、锥面、端面等的加工。

2、配备3个同步内装式电主轴(SP1、SP2、SP3)可实现工位转换，磨头覆盖转速及刚度范围宽，有效提升加工效率及工艺性。

3、B轴能够实现高精度、任意角度定位，重复定位精度±2.5″，可实现任意锥面加工，避免了联动插补加工锥面的不足及减小砂轮损耗。

4、X轴和C轴为液体静压方式，保证高精度、高刚度的同时可以有效解决传统导轨传动的不平稳、因摩擦引起低速爬行的现象(静压导轨摩檫系数仅为0.005左右，直线导轨的一般为0.15)。

5、X轴采用直驱电机，没有反向间隙，能够彻底解决过象限凸起等问题。

6 、SP1、SP2、SP3配备在线动平衡及AE装置，有效解决因砂轮不平衡导致的磨削振动，异常碰撞，提升磨削表面质量及机床的安全性。

7、B轴配备夹紧系统，额定锁紧力矩高达2900N.m,保证砂轮在固定角度磨削时的刚性。

8、在线自动测量功能，能够实现自动在线测量及自动对刀;测头标定装置接近检测位置，测量准确性高。

9、配备金刚滚轮修整及金刚笔修整两种修砂方式，能够实现砂轮平面及曲面修整。

10、带3D仿真的人机交互软件，全功能的CNC程序包，包含端面磨削、内圆(内轮廓)磨削、外圆(外轮廓)磨削、砂轮修型、在线测量与校准等功能。

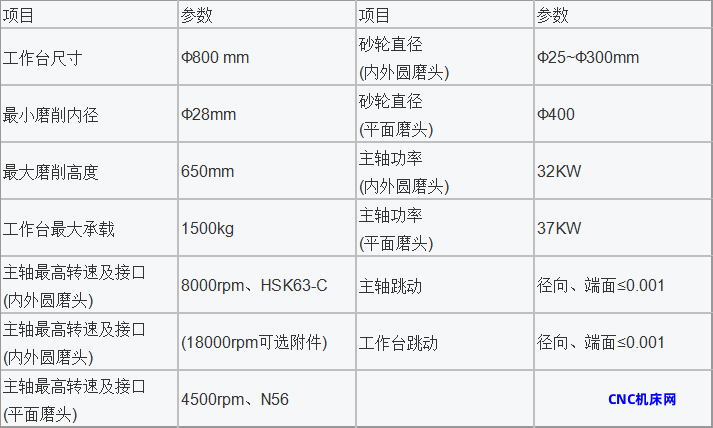

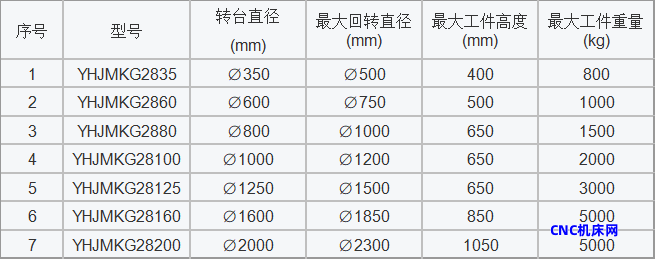

技术参数
