1 钣金拆图的内涵
拆图，就是“拆分与解读图纸”，将设计图纸或者总体设计（三维模型）拆解与转化成可以作为作业指导书的工程图（二维图纸），从而为进一步的实际生产与检验提供相关联的工艺支持文件；与此同时，拆图就是将客户的要求与产品设计的理念，通过实际的工艺与产品得以呈现。拆图是广义的，存在于各个行业的制造环节，本文主要阐述钣金领域的拆图技术。
2 钣金拆图的内容
在实际的工作中，拆图的任务输入或来源除了设计图纸，还有产品或零件的实物等多种形式，无论何种形式，拆图的输出都是一样的。我们以钣金建模SW格式的产品“收纳箱”作为案例，阐述钣金拆图的全部工作内容；

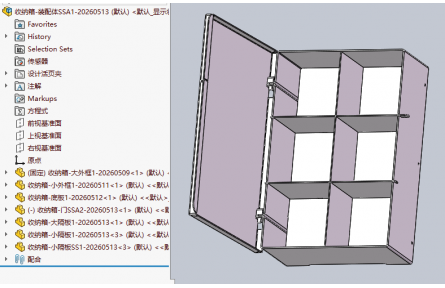

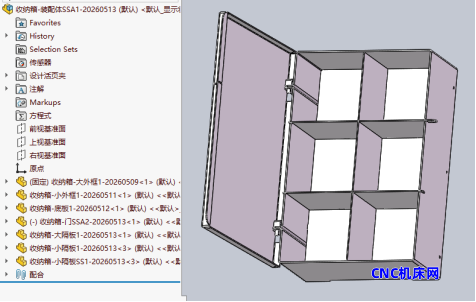

首先，进入SolidWorks 2022用户界面，单击“快速访问”工具栏中的“打开”按钮，在文件夹中选择对应的产品装配体文件名，单击“打开”按钮，输入产品装配体“收纳箱”，见图2-1。
图2-1：打开设计图“收纳箱”
通过仔细解读收纳箱的装配体图纸，了解到装配体中的7个零件全部是SW格式的钣金特征建模，拆图时不用做钣金转换；了解到整机的组装均采用榫卯卡扣拼装的结构，无需焊接，无需螺纹紧固件；同时还了解到整机的组装顺序，便于整理出产品的组装说明。
收纳箱的组装顺序是：第一步，先将底板装入大外框（3个定位销孔），再装上小外框，拧紧底板的榫卯卡扣（2个）；第二步，先装小隔板和小隔板S，再装大隔板，拧紧大小隔板穿越底板的榫卯卡扣（7个），至此，箱体组装完成；第三步，装上门，合上门。完成整机的装配。
在充分解读产品装配体图纸的基础上，我们可以展开具体的拆图步骤：
2.1 单击“文件”下拉菜单中的“从装配体制作工程图”按钮，制作收纳箱DWG格式的标准装配工程图，标注关键的尺寸，见图2-2。
2.2 单击“装配体”控制面板中的“爆炸视图”按钮，弹出“爆炸视图”的属性管理器，制作收纳箱的爆炸视图，另存为DWG格式后，标注每一个零件的编号，见图2-3。

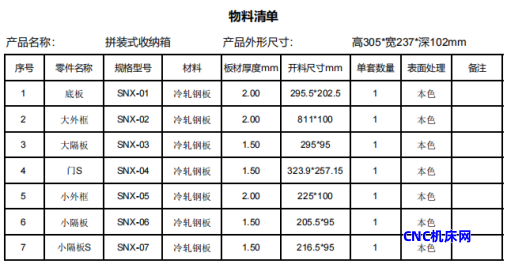

2.3 制作完整收纳箱的物料清单BOM表，见图2-4。
2.4 逐个打开SolidWorks格式的零件，单击“文件”下拉菜单中的“从零件制作工程图”按钮，逐个制作DWG格式的标准零件工程图，并且排列在一张图上，检查与复核零件与零件之间的配合尺寸，乃至配合公差，见图2-5和图2-6。
2.5 分出开料图（Flat Pattern/DXF格式的展开图），同时将物料清单BOM、开料图、折弯图（Bending Drawing）、爆炸图以及技术要求（Technical Requirements）、组装说明等合册，完成收纳箱拆图的全部步骤。收纳箱样品的实物见图2-7。

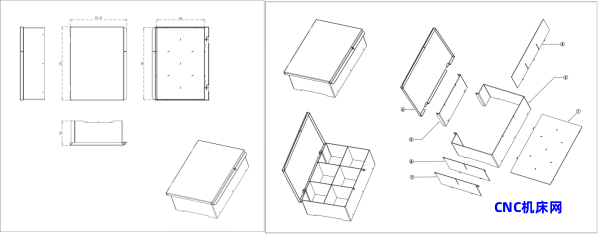

图2-2：收纳箱的三视图 图2-3：收纳箱的爆炸图
图2-4：产品BOM表

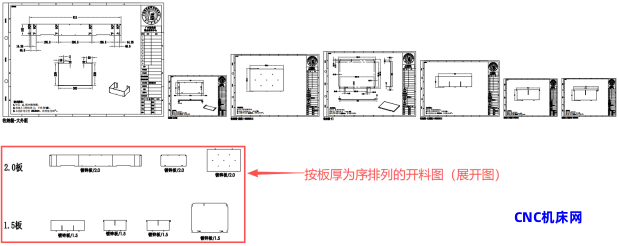

图2-5：工程图集合

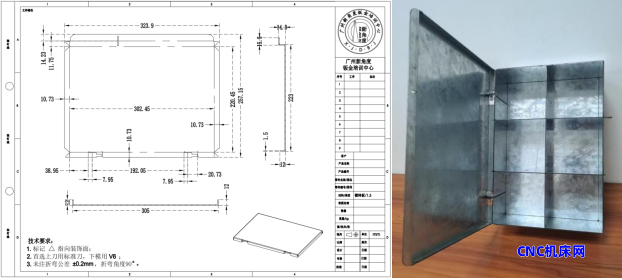

图2-6：收纳箱-门的工程图（放大图） 图2-7：产品实物图
3 钣金拆图的案例
我们以实体建模STP格式的零件“防雨罩”作为案例，阐述钣金拆图的全过程；
首先，进入SolidWorks 2022用户界面，单击“快速访问”工具栏中的“打开”按钮，在文件夹中选择对应的零件文件名，单击“打开”按钮，输入零件“防雨罩”，见图3-1。同时我们要了解防雨罩的用途与特点，
防雨罩的作用是安装在户外机箱或户外机柜的外壳上，完全罩住整个排气扇的出风口，既保证通风效果，又保证雨水不溅到排气扇，甚至流入机箱机柜的内部。
防雨罩的造型是斜45°拐角设计，与机箱机柜的外观相互匹配，其向下出风口周边增加了一排长圆形孔，不仅增加了出风口的面积，而且加强了雨水的导流效果。
防雨罩的外形尺寸是132*132mm，适合于100*100mm及以下排气扇的配套使用。
图3-1：打开零件图“防雨罩” 图3-2

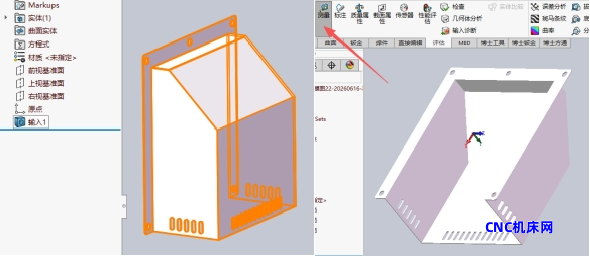

其次，单击“评估”控制面板中的“测量”按钮，见图3-2；测量防雨罩的壁厚和相关的尺寸，包括外形尺寸，安装尺寸以及其他的配合尺寸等；反复观察与分析零件的外形与结构特点，思考与评估钣金加工的可行性方案。测量的结果见图3-3。
然后，基本设定防雨罩的拆图方案，沿图中红色箭头所示的6条边线切开形成切口，其他的边线均作为折弯线，用一件板制作，同时将切口放在侧面，避免因漏焊造成漏水的风险，详见图3-4中的红色箭头标识；同时预设其钣金参数，板材采用T=1.0mm冷轧钢板，折弯内半径R=0.8mm，K因子选0.35，释放槽选0.2等。具体的转换到钣金拆图步骤如下：

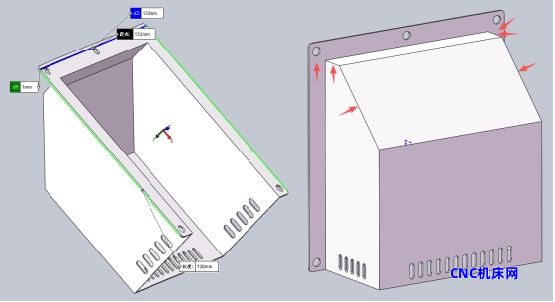

图3-3：测量结果 图3-4：钣金拆图方案
3.1 单击“草图”控制面板中的“草图绘制”按钮，选择零件的安装面（带5个孔的环形小平面）为基准面，继续单击“草图”控制面板中的“直线”按钮，在图3-5中红色箭头所示的位置分别画出两个直线，绘制完成后单击“退出草图”按钮。

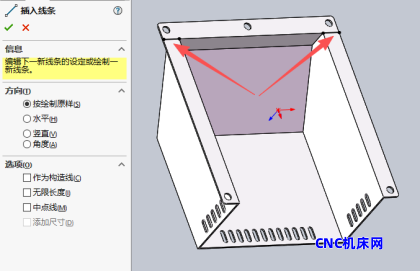

图3-5：绘制直线

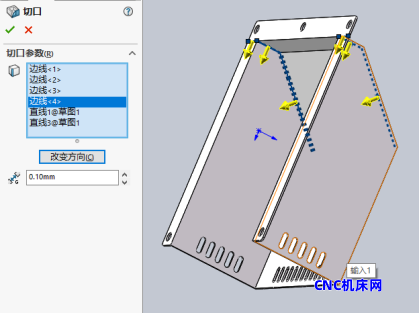

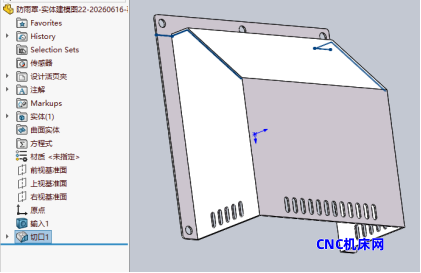

3.2 单击“钣金”控制面板中的“切口”按钮，在“切口”属性管理器中，输入零件全部需要切口的边线，单击“改变方向”按钮，选择切口的方向，输入“切口缝隙”栏中的数值为0.10mm，单击“确定”按钮，见图3-6和图3-7，切口均分别设置在两个侧面。
图3-6：切口的边线以及方向
图3-7：切口均在两个侧面

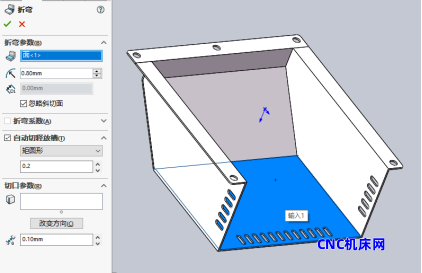

3.3 单击“钣金”控制面板中的“插入折弯”按钮，在“插入折弯”属性管理器中，折弯参数“固定的面或边线”栏中选择零件中合适的和相对对称的面，输入“折弯半径”栏中的数值为0.80mm，勾选忽略斜切面，释放槽输入“比例”栏中的数值为0.2，单击“确定”按钮，见图3-8和图3-9。
图3-8
图3-9 图3-10

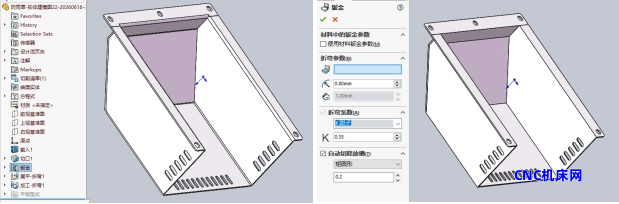

3.4 单击设计树中的“钣金”按钮，见图3-9，输入折弯系数K因子栏中的数值为0.35，其他数值默认，单击“确定”按钮，见图3-10。
3.5 单击“钣金”控制面板中的“展平”按钮，验证零件转换到钣金的可行性与有效性，见图3-11。

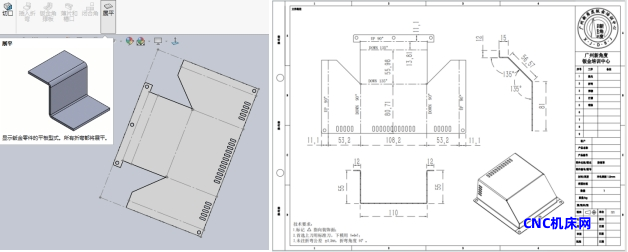

3.6 单击“文件”下拉菜单中的“从零件制作工程图”按钮，制作钣金零件防雨罩DWG格式的标准工程图，见图3-12，至此完成全部的拆图步骤。
图3-11 图3-12：防雨罩的工程图
值得说明的是，任何一个零件，组件与整机的钣金拆图方案都不会是唯一的；切口线，折弯线以及焊接线的重新组合，都可以产生多个不同的方案，一般情况下我们会选择综合成本低的拆图方案。
4 结束语
综上所述，拆图，是连接产品设计与产品制造的桥梁；拆图，不仅是画图，更是工艺决策，最终确保工艺的可行性；拆图，也将会是在实际制造运作的同时，不停的自我修正与自我提升的忠实呈现。而基于钣金工艺的拆图，更加要了解其全部的工艺流程，包括开料、冲压、折弯、焊接、打磨等，还要了解钣金设备与配套设施的功能与性能，尤其是新技术以及今天人工智能的广泛应用。只有在此基础上，才能提交一份合格的拆图方案。
5 相关的文章
5.1 钣金加工的工程图规范 《钣金冲压》2025年08-09月刊
5.2 钣金装配体导出工程图的实战技术 《钣金冲压》2025年10-11月刊
（供稿:广州新角度钣金培训中心 黄伟明老师)
