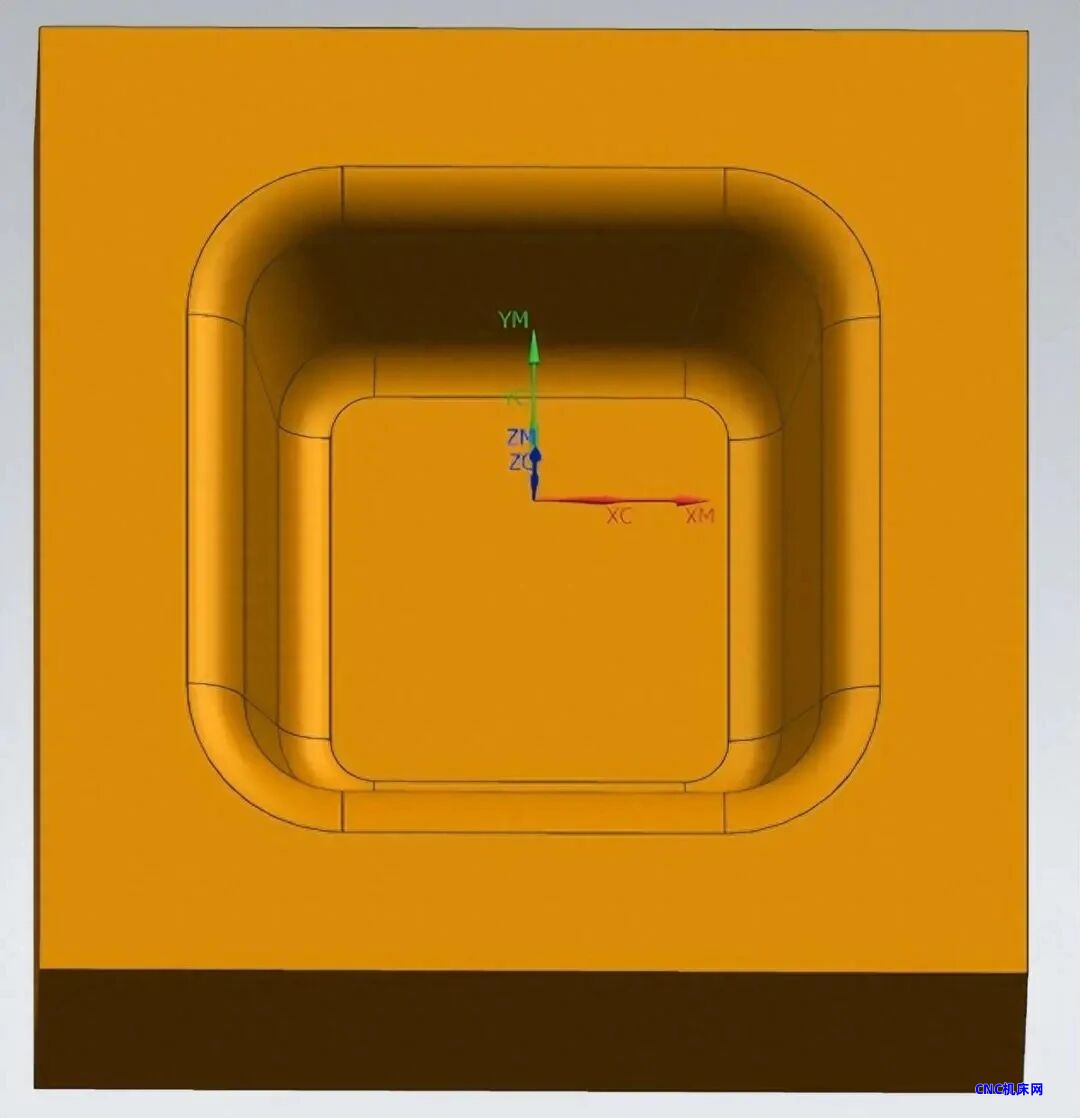

在三轴编程加工中，遇到工件封闭区域一般都是以区域铣削（爬面）往复或者跟随周边方式加工，但是此类加工方式往复程序不好控制，跟随周边会有进刀痕并且往复混合加工达不到很好的光洁度，如下图所示。对于高要求工件封闭区域如何编写顺铣无痕一刀流刀路，提升此类位置的加工光洁度和效率呢？今天小编跟大家分享一下方法。
解决方法：

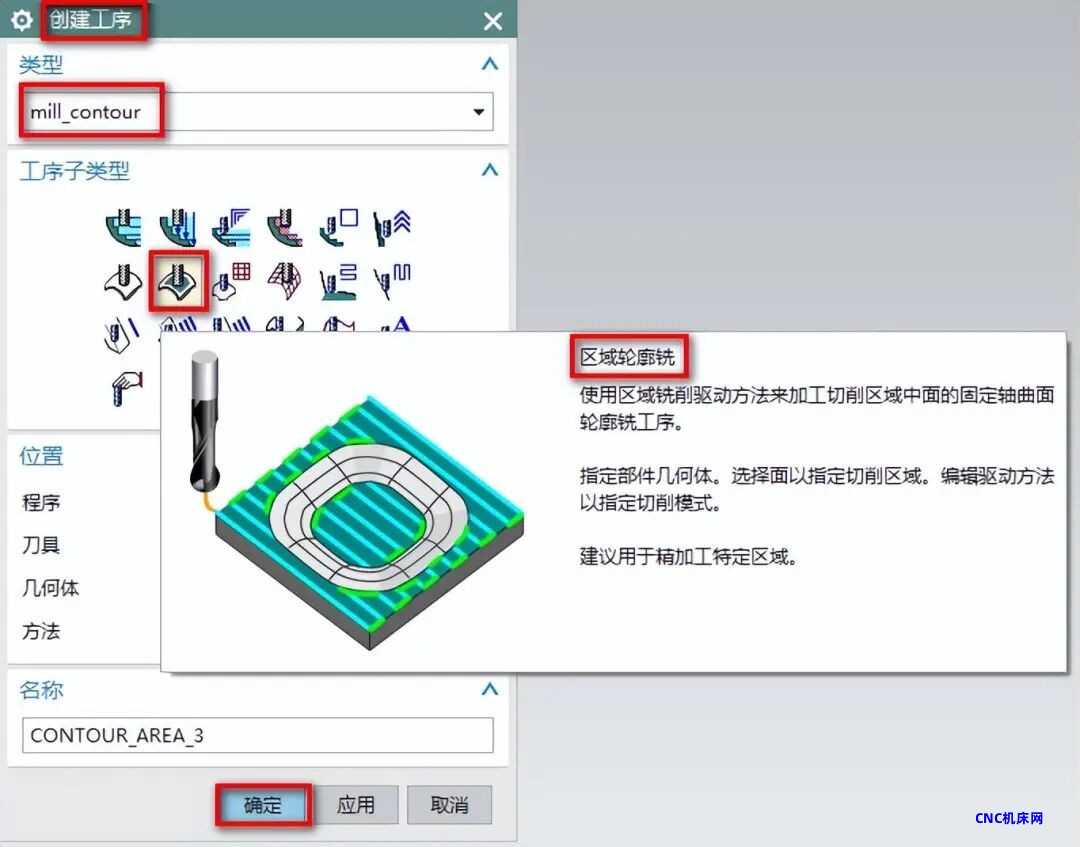

1.在加工界面中，【创建工序】-【mill_contour】-【区域轮廓铣】，这个工序是NX-3D加工的模块，如下图所示。

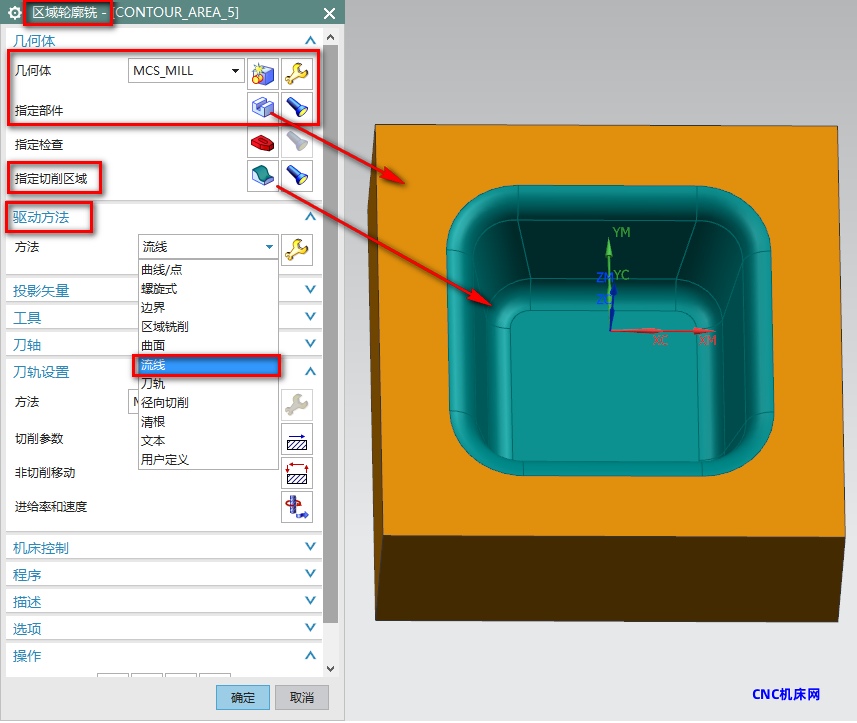

2.在【区域轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件】-选择要加工的图形，【指定切削区域】-选择要加工的面，【驱动方法】使用【流线】就会进入【流线驱动方法】界面。如下图所示。

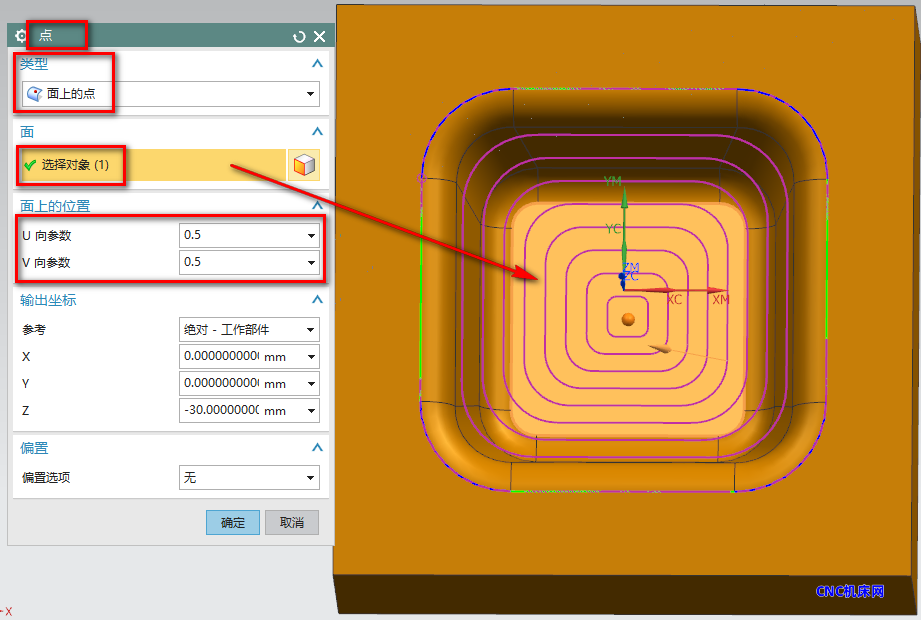

3.在【流线驱动方法】界面中，【选择方法】-选择【指定】，【选择曲线】-【流曲线1】选择底面中心点，底面中心点可以通过点击进入【点】-【类型】选择【面上的点】，【选择对象】选择底部面，【U/V向参数0.5】。

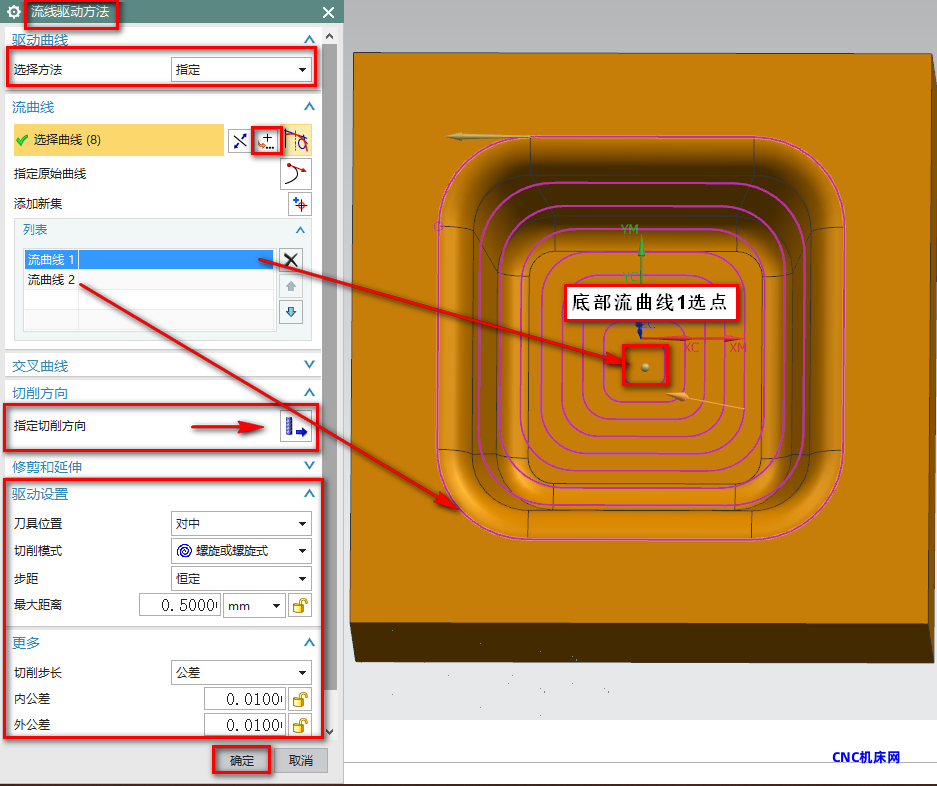

【流曲线2】选择圆角上面边缘，【驱动设置】-【刀具位置】选择【对中】，【切削模式】选择【螺旋或螺旋式】，【步距】-【恒定】-【最大距离0.5mm】注意最大距离=步距，根据实际所需步距调整，【切削步长】选择【公差】，【内外公差】输入【0.01】。以上设置完点击【指定切削方向
】。如下图所示。

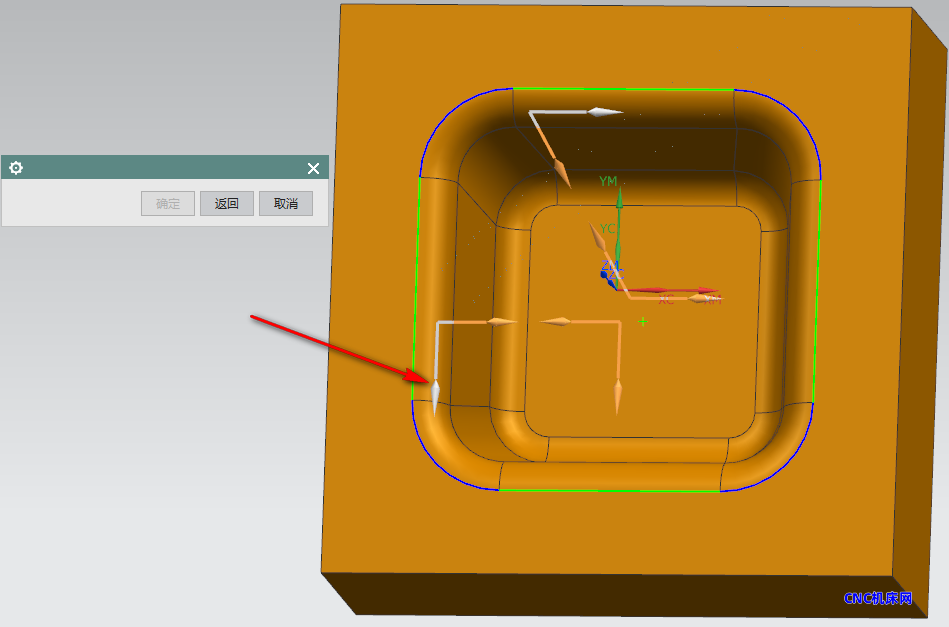

4.点击【指定切削方向】后，选择【横向箭头从上往下】箭头方向。如下图所示。

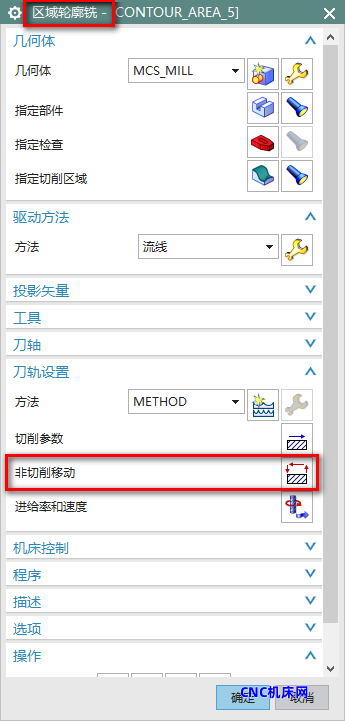

5.在【区域轮廓铣】界面中，点击【非切削移动

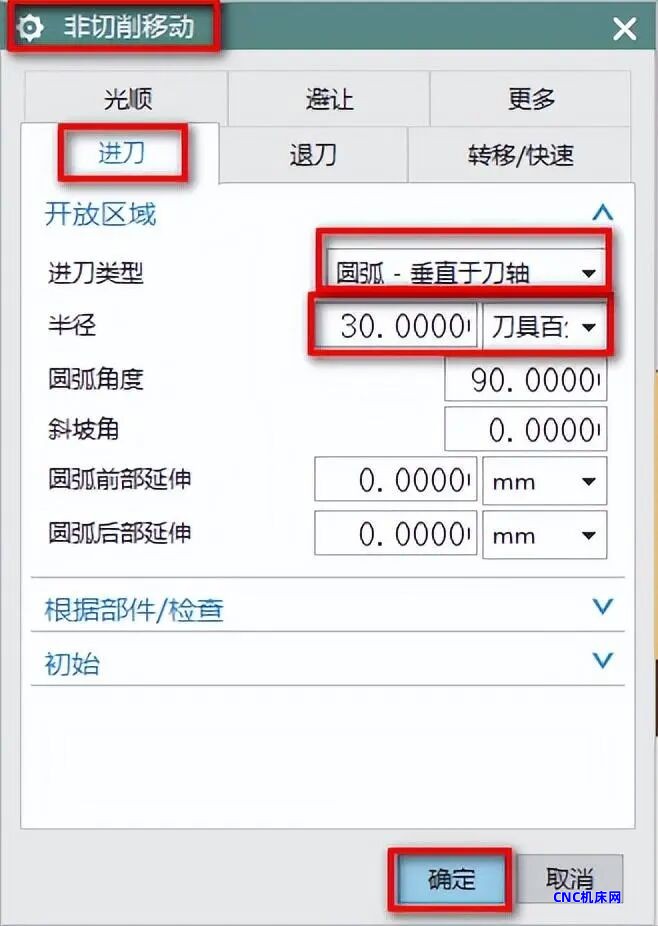

】。在【非切削移动】界面中，【进刀类型】-【圆弧-垂直于刀轴】-【半径30%】，点击【确定】，如下图所示。

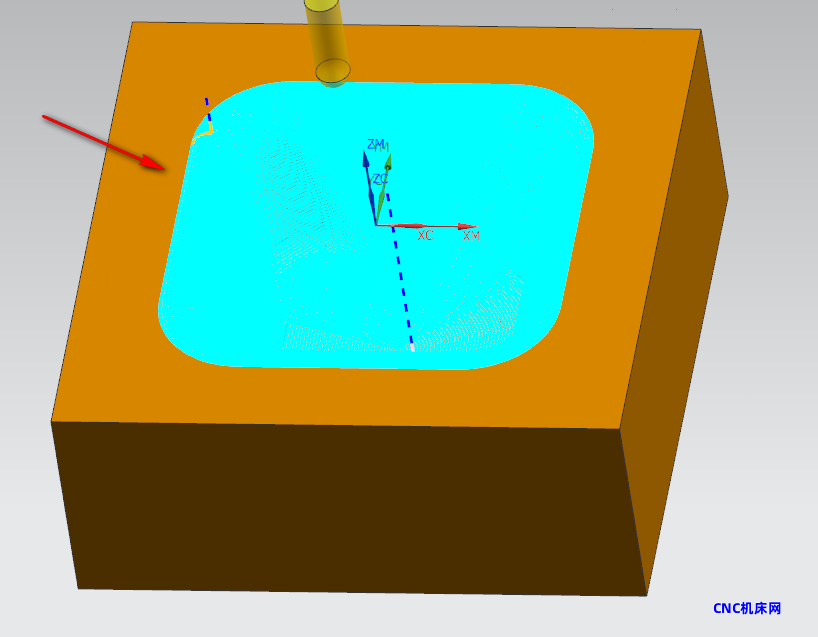

6.参数全部设置完成后，就可以做出封闭区域无痕一刀流程序，如下图所示。
