在金属垫片、法兰盘、密封垫等圆片类零件的批量生产中，材料成本往往占据总成本的重要部分。如何用更少的原材料产出更多的合格产品，是许多冲压加工企业持续关注的课题。
本文记录ALP-160偏摆冲压线用于金属垫片连续落料的生产过程，分享设备配置、工艺参数与省材效果。
一、产线核心配置

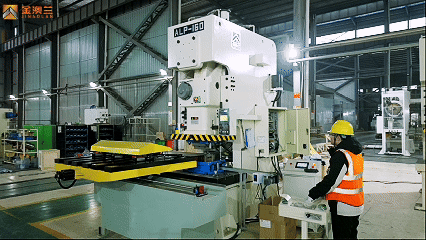

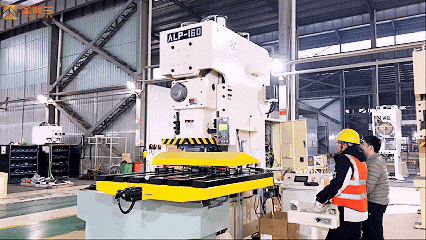

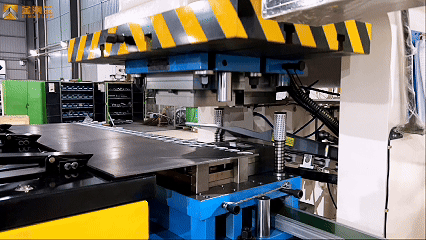

这条冲压线由ALP-160冲床与偏摆送料机两部分构成，各自承担不同的任务。
ALP-160冲床：提供稳定的冲压力与精确的滑块运动，完成圆片落料。
冲压能力：160吨
能力发生点：6mm
滑块行程：200mm
行程次数：20-50次/分钟（可调）
下工作台尺寸：1500×840×180mm

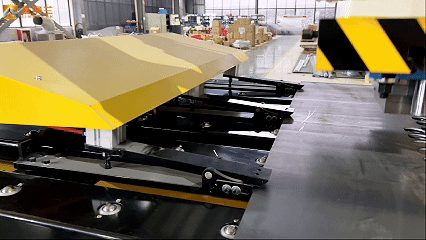

偏摆送料机：在水平方向进行左右移位，使板料上的相邻圆片呈交错排布。
送料误差：±0.05mm以内
适配材料厚度：0.2-6.0mm
兼容材质：钢、铜、铝、特殊合金等
二、偏摆冲压的省材原理
传统的圆片落料采用直线排布方式，相邻圆片之间的间隙较大，材料利用率通常在75%—85%之间。

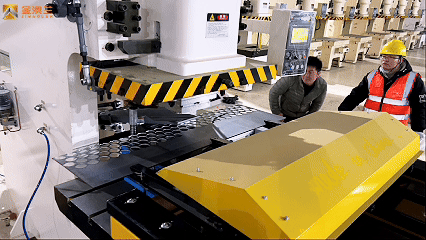

偏摆冲压通过移位让下一行圆片插入上一行圆片的间隙中，形成类似“蜂巢”的交错排布。这种排布方式显著缩小了圆片之间的横向间距和纵向错位量，从而使材料利用率提升至90%以上。
根据实际生产统计，采用偏摆落料方案，较传统直线排布可节省材料7%—15%。对于大批量生产的金属垫片而言，这一比例意味着可观的材料成本节约。
三、金澳兰制造能力

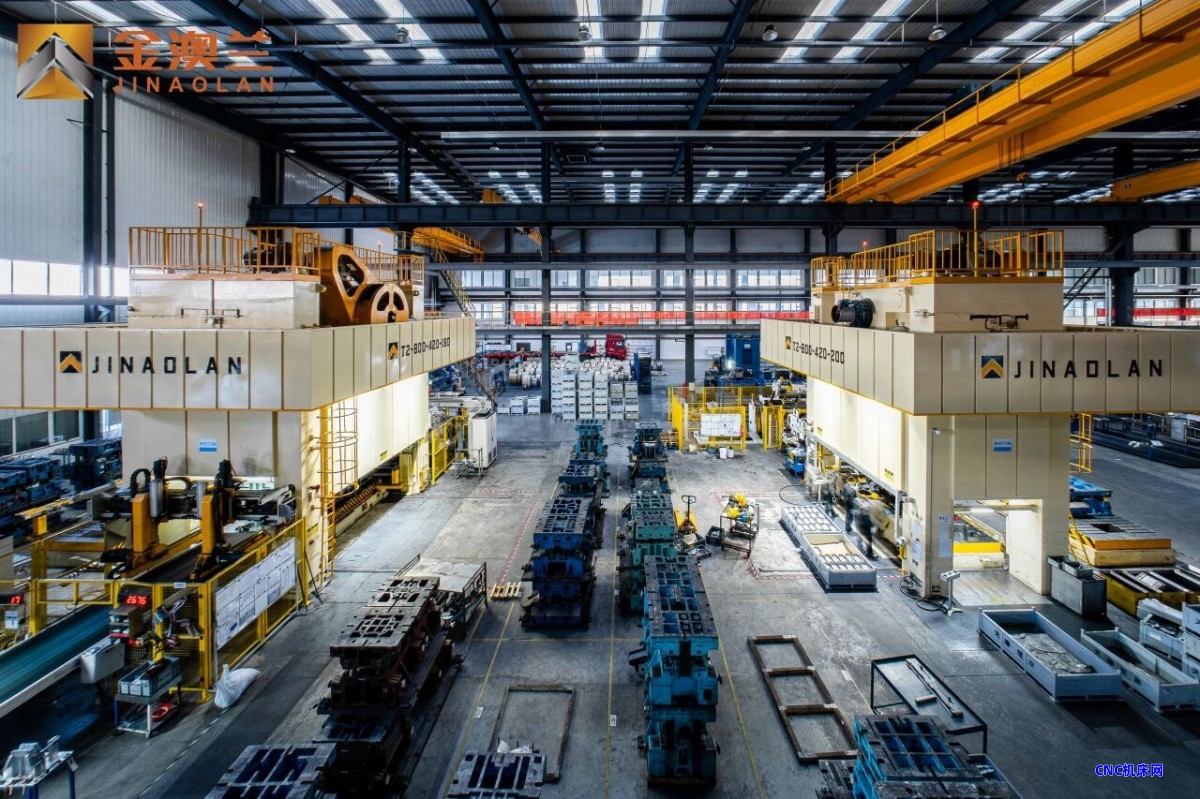

依托多年技术沉淀，金澳兰已具备设计、制造、集成大型全自动冲压产线的全链条能力：

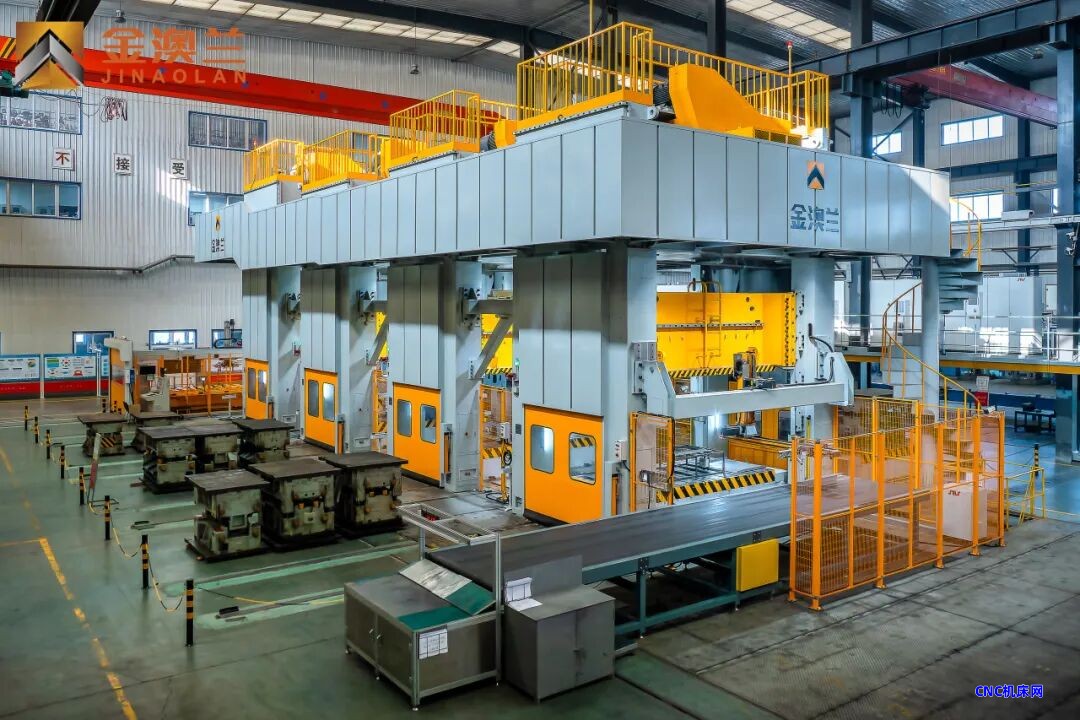

大吨位技术：从300吨至2500吨级多连杆压力机自主设计制造，机身采用分体式高刚性钢板焊接+补强杆预紧工艺，优秀的抗偏载能力。
高精度导向：四角八面长导轨+JIS 1级精度，满足外覆盖件严苛质量要求。
整线联控系统：自主研发控制系统，可无缝集成各类机械手、机器人、在线检测等单元；换模系统独立控制，接口清晰。
模组化设计：工作台面、行程、速度可针对客户产品定制，适配级进模、多工位模及单工序模。

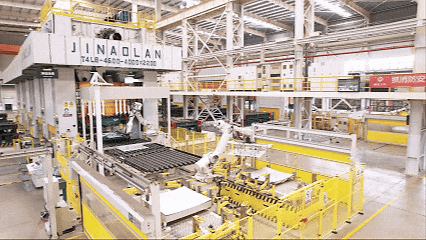

机械手集成能力：拥有丰富的机械手选型、端拾器设计、轨迹仿真与调试经验，确保整线节拍最优、运行稳定。
独立换模系统设计：可根据客户需求配置半自动或全自动快速换模，减少换模时间，便于维护和升级。
四、交钥匙工程经验

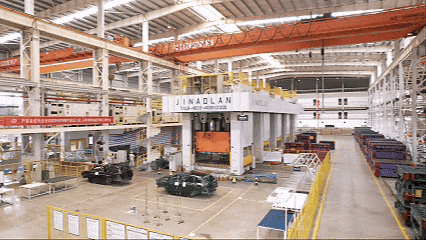

金澳兰在汽车冲压领域积累了丰富的交钥匙工程经验，尤其擅长全自动机械手冲压线+快速换模系统的整体交付：
前期工艺分析：仿真、模具匹配性评估、机械手可达性与节拍计算
整线规划与设计：压机选型、机械手布局、搬运路径优化、换模系统布置、安全围栏与物流设计
制造与集成：压力机主机、机械手系统、快速换模系统、废料输送线等全自制或集成，确保各子系统接口清晰
现场安装调试：资深工程师团队驻场，完成压机与机械手的联调，以及换模系统的独立调试，确保产线快速进入连续生产
人员培训与售后：操作维护培训（含机械手编程及换模系统独立操作）、远程诊断、备件快速响应
欢迎汽车主机厂、零部件制造企业、冲压配套厂商垂询大型自动化冲压交钥匙解决方案。
