一、什么是气动分度盘？
气动分度盘是一个360度的转盘，可以分多个工位（六个）进行转动。主要是以气压为动力，可以在各种加工生产中应用。一般由以下四部分组成：固定部分、转动部分、分度对定机构、抬起与锁紧机构。

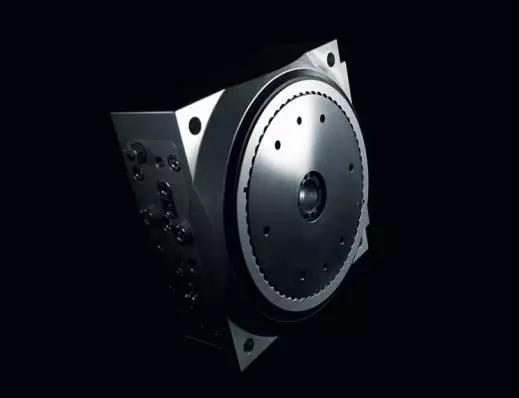

图1 气动分度盘
二、分度盘的组成
1.固定部分：
分度装置的基体，为了稳定精度。
2.转动部分：
分度装置的运动部件通过它达到转位的目的。
3.分度对定机构：
分度装置的关键部分，是由分度盘和对定销构成。
（1）分度盘与转动部分联接。
（2）对定销与固定部分联接。
4.抬起和锁紧机构：
转位分度之前减少摩擦需抬起转盘，分度对定后将转盘锁紧在固定部分上以增加系统的刚度和稳定性。

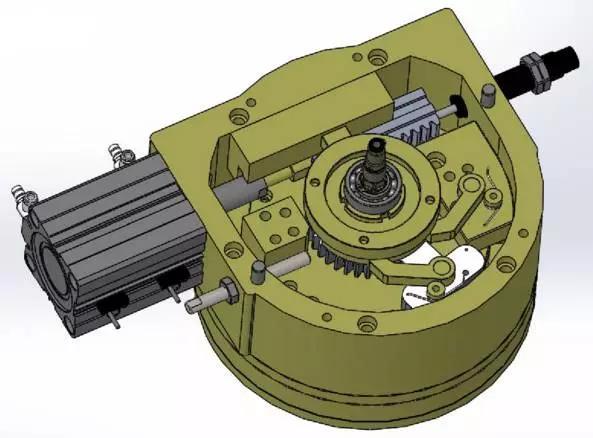

图2 气动分度盘组成图
三、DHTG气动旋转分度盘构造
1.通孔：用于能源贯穿进给。
2.螺纹：用于位置感测。
3.单向节流阀：用于调节速度。
4.气源口：用于往复工作。
5.气源口：用于顺时针或逆时针工作。
6.调节螺丝：用于缓冲调节。

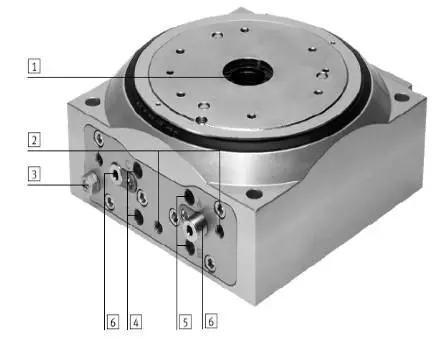

图3 DHTG气动分度盘构造图

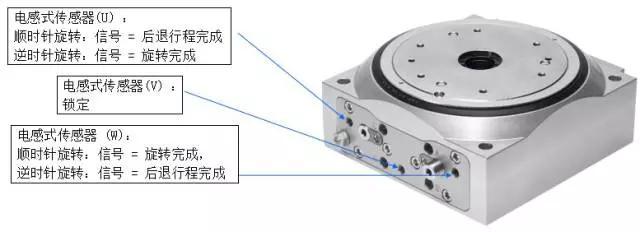

图4 DHTG气动分度盘传感器分布图
四、液压缓冲器调节
1.将紧固用内六角螺钉（K）松开一圈；
2.旋转调节螺丝（6）直到达到所需缓冲程度。刀片
图5 液压缓冲器调节过程图
3.将紧固用内六角螺钉（K）重新拧紧。
4.顺时针旋转，B口常有气。

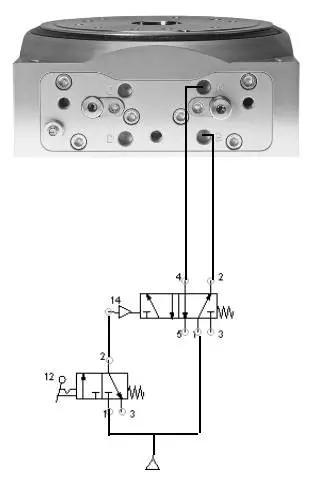

图6 顺时针旋转原理图

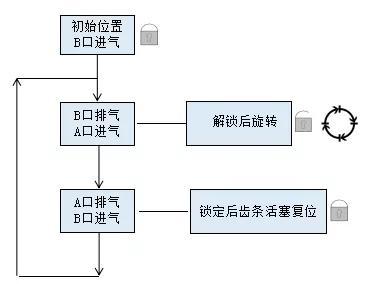

图7 顺时针旋转流程图
5.解锁后旋转：A口通气；B口排气。
图8 解锁后旋转效果图

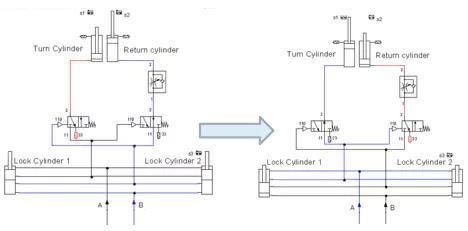

图9 解锁后旋转原理图

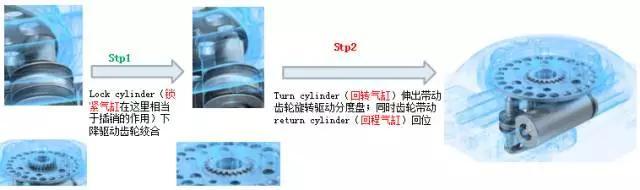

图10 解锁后旋转步骤
五、现场应用—导管/座圈上料系统

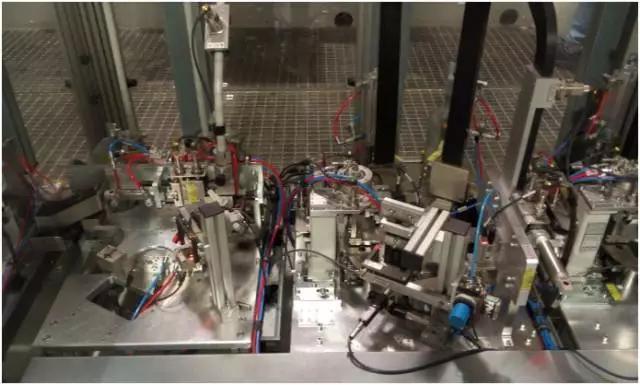

图11 导管/座圈上料系统
1.分料工位：

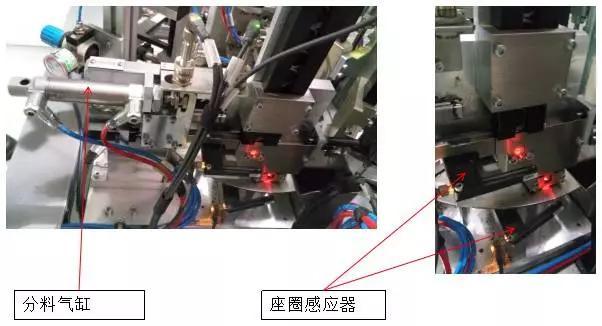

图12 分料工位
2.直径检测工位：

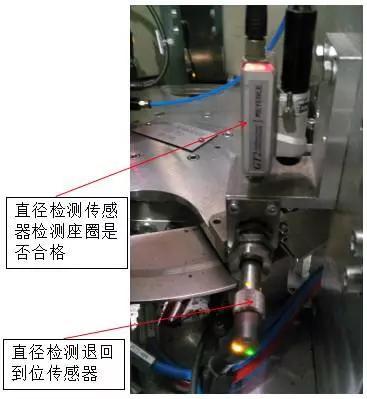

图13 直径检测工位
3.座圈音频检测工位：
图14 座圈音频检测工位1
图15 座圈音频检测工位2
4.上料工位：

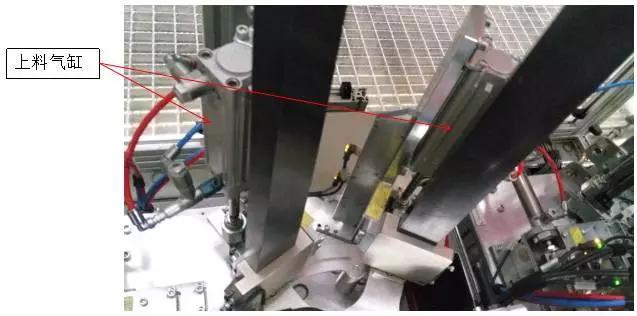

图16 上料工位
结 语
气动分度盘结构简单，寿命较长，日常维护较少，未来将大量应用于自动化智能生产线。
