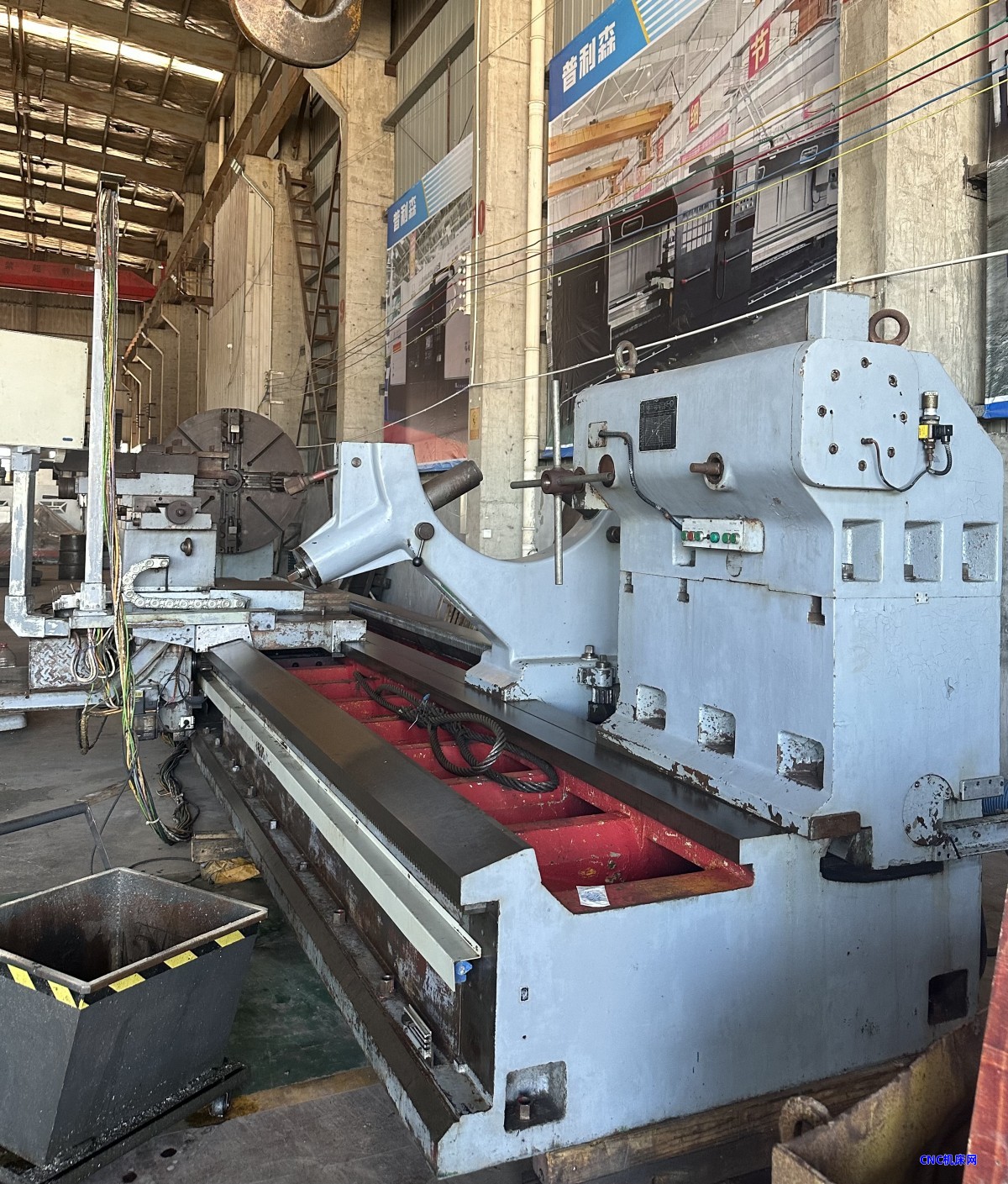

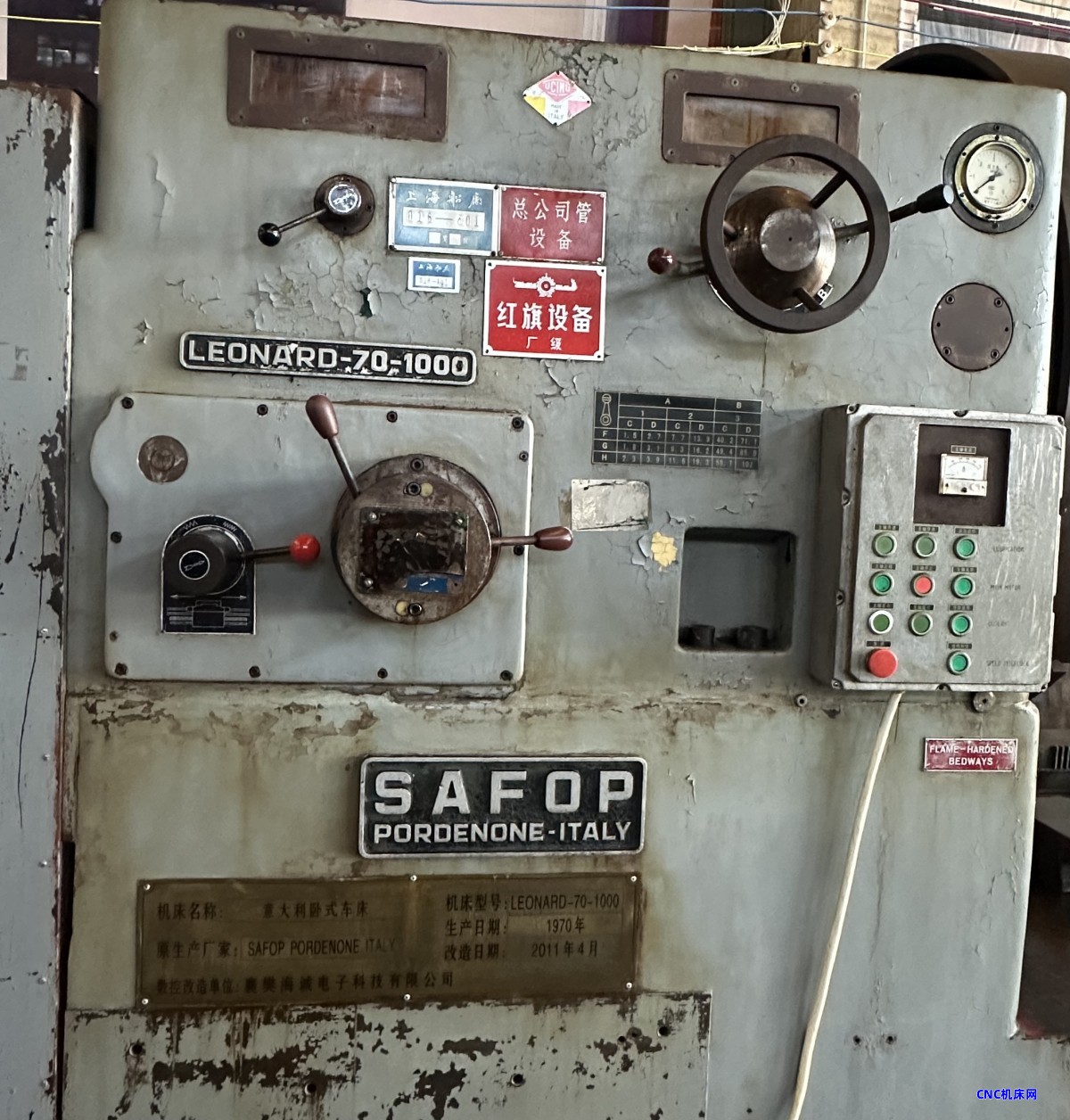

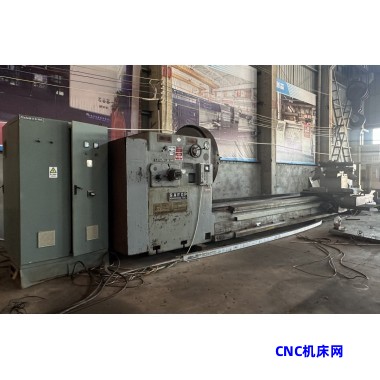

意大利SAFOP LEONARD-70-1000数控卧式车床

外形尺寸：

11200×2600×2200mm

动力类型：

电动

主电机功率：

55KW

一、基础档案

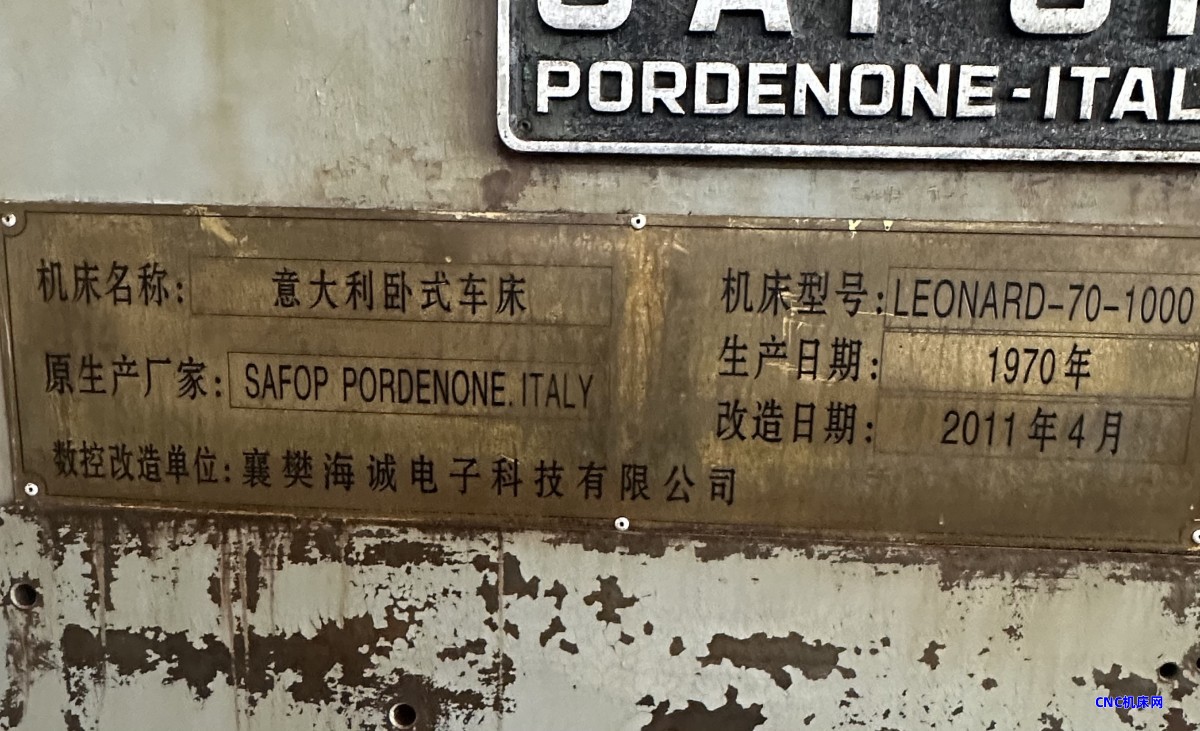

品牌产地：意大利 SAFOP（SAFOP PORDENONE-ITALY）

型号：LEONARD-70-1000

出厂年份：1970年

数控改造时间：2011年4月，改造单位：襄樊海诚电子科技

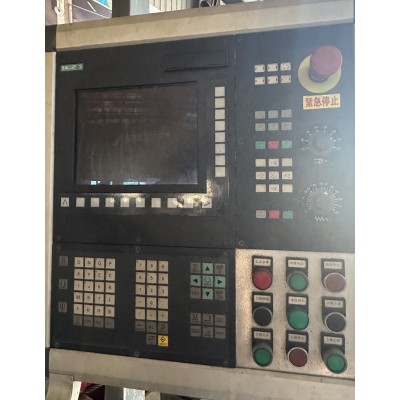

数控系统：西门子SIEMENS系统

机床类型：重型普通卧车改造数控卧式车床、落地重型车床

导轨形式：整体重型铸铁硬轨（平床身）

二、核心加工尺寸参数

1. 车削直径：1000mm

2. 加工工件长度：7000mm（型号70代表7米加工长度）

3. 床身上回转直径：1000mm

4. 刀架上回转直径：820mm

5. 主轴通孔直径：120mm

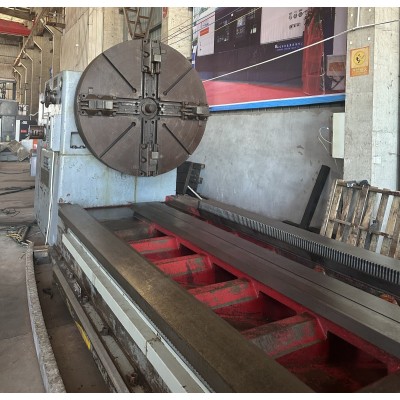

6. 卡盘形式：四爪重型单动卡盘，卡盘直径Φ900mm

7. 中心距：7000mm

8. 尾座：重型整体液压尾座，尾座套筒锥度莫氏6号

三、主轴与传动参数

主轴驱动：直流主电机+齿轮箱机械变速

主轴转速范围：2~315r/min，多档位机械变速

传动方式：齿轮传动（重型重载齿轮箱）

进给方式：X/Z轴数控伺服进给，轮廓控制

四、坐标轴与行程

控制轴数：X轴、Z轴两轴数控

X轴行程：500mm

Z轴行程：7000mm

刀架：重型四方机械刀架，手动/数控换刀

五、电机与整机参数

主电机功率：55KW

进给伺服电机：西门子伺服电机

机床整机重量：约42吨

外形尺寸（长×宽×高）：11200×2600×2200mm

六、机床属性与适用范围

自动化程度：数控全自动（普通卧车后期数控改造）

加工用途：金属切削、重型轴类、轧辊、滚筒、法兰、风电主轴、矿山油缸、大型电机转子等重载外圆、端面、螺纹、锥面车削

适用行业：冶金、风电、船舶、重型机械、造纸辊、橡塑辊、压力容器、工程机械

精度等级：普通重型精密级，适合重切削、粗车+半精车加工

布局形式：落地平床身卧式车床

动力类型：电动+机械齿轮联合传动

原装意大利重型机身，铸件厚重刚性极强，重载切削不易变形；2011年全套西门子数控系统改造，程序编程、螺纹循环、循环车削功能齐全；适合超长、超重大型轴类、辊类零件批量加工，床身加宽加高硬轨，承载能力大，稳定性远超国产同规格车床。
