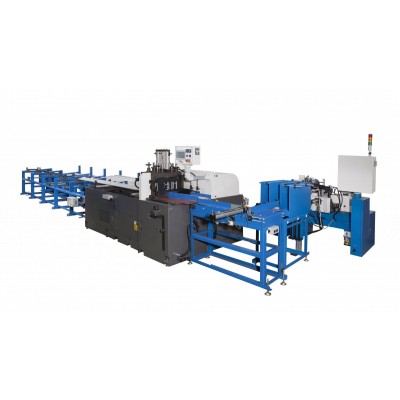

全自動鋁材切斷機+管料雙端倒角機

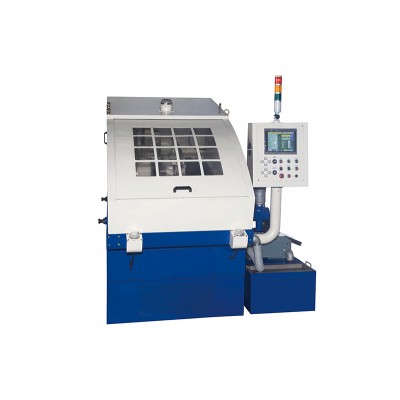

NC-610-3ASE NC全自動鋁材鋸料機 特點
1. 結構堅固，剛性強，振動小，鋸切精度高。
2. 適合較寬或多支材料同時鋸切。
3. 夾鉗採上壓側夾設計，夾緊牢固，可夾不規則形狀之材料，不需使用特殊夾模，可節省時間，提高效能。
4. 強力自動油霧冷卻潤滑，可增加鋸片壽命，切面平整。
5. 伺服馬達送料，鋸切公差+/-0.1以內。
6. 採觸控式螢幕控制，故障檢知，簡易方便。
7. 超強馬力設計，鋸切快速產量大。
8. 設有電子式鋸片保護裝置，鋸片用鈍自動停機警示，確保安全與鋸切面的完整光滑。
9. 可裝強力吸屑機，自動集屑，方便整理。
10. 鋸切完成，雙邊退料後再退刀，鋸切沒回刀痕，切面光潔。
11. 鋸片從305-610mm皆可使用，減少材料浪費。
12. NC控制，可鋸多種尺寸及數量。
標準附件
1.基本機台
2.自動油霧冷卻系統
3.工具箱
4.電子式鋸片保護裝置
5.NC電控系統
6.鎢鋼鋸片455*1片
_______________________________________________________________________________________________
特殊附件
1.吸屑機
2.滾輪料架
3.變頻器
CH-60-3A,CH-60-3AB,CH-80-3A,CH-80-3AB 雙頭倒角機
標準附件
1. 主機及傳動系統
2. PLC自動電控系統
3. 油壓系統
4. 標準刀頭2只，刀座3只、刀片3片
5. 夾具1組
6. 刀具鎖緊鈑手
7. 工具箱
8. 切削油噴霧系統
_______________________________________________________________________________________________
特殊附件
1. 特殊刀頭
2. 不同尺寸夾模
3. 特殊刀座
4. 自動送料系統
5. R角刀片
6. 變頻器
| 規格數據 | |
| 型號 | NC-610-3ASE |

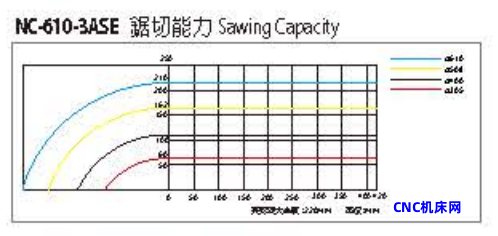

| 鋸切能力 | 210/420 mm(如圖示) |
| 自動送料長度 | 一次送料700mm，可往覆送到9900mm |
| 自動送料精度 | +/-0.01 mm |
| 鋸片主軸轉速 | 1200-3600 rpm(變頻) |
| 鋸片主軸馬達 | 15 HP |
| 伺服馬達 | 2 KW |
| 鋸片尺寸 | 610(24")x25.4mm |
| 適用鋸片 | 305-610mm |
| 工作壓力 | 6 kg/cm2 |
| 機器尺寸 (mm) | L2950xW2150xH1600 mm |
| 機器重量（kg) | 1600 kgs |
| 型號 | CH-60-3A | CH-60-3AB | CH-80-3A | CH-80-3AB |
| 主機馬達 | 2 x 2HP | 2 x 2HP | 2 x 3HP | 2 x 3HP |
| 主軸轉速 | A：4P-2500/1430 rpm | A：4P-2500/1430 rpm | A：6P-930/730 rpm | A：6P-930/730 rpm |
| B: 6P-1740/1000 rpm | B: 6P-1740/1000 rpm | B: 8P-660/520 rpm | B: 8P-660/520 rpm | |
| 管徑 | 12-60 mm | 12-60 mm | 25-80 mm | 25-80 mm |
| 長料型 | A: 150-1000 nm（標準型） | - | A: 150-1000 nm（標準型） | - |
| B: 150-1500 mm | B: 150-1500 mm | |||
| C: 150-2000 mm | C: 150-2000 mm | |||
| 短料型 | - | 25-230 mm | - | 25-230 mm |
| 油壓馬力 | 2 HP | 2 HP | 2 HP | 2 HP |
| 使用空 壓力 | 4-6 kg/cm2 | 4-6 kg/cm2 | 4-6 kg/cm2 | 4-6 kg/cm2 |
| 機器尺寸(mm) | 1130x2230x1600 mm | 1550x2100x1600 mm | 1130x2100x1600 mm | 1550x2100x1600 mm |
| 機器重量(kg) | 1310 kgs | 1310 kgs | 1450 kgs | 1450 kgs |
