镜面火花机A30

X轴：300mm

Y轴：210mm

Z轴：270mm

电流：40A

工作台尺寸：600*400mm

最大工件尺寸：1300*1300*2241mm

标准隹工艺：铜/钢、微细铜/钢、石墨/钢、铜钨/钢、微细铜钨/钢、钢/钢、铜钨/硬质合金、铜/铝、石墨/耐热合金、石墨/钛、铜/铜

• 产品详情

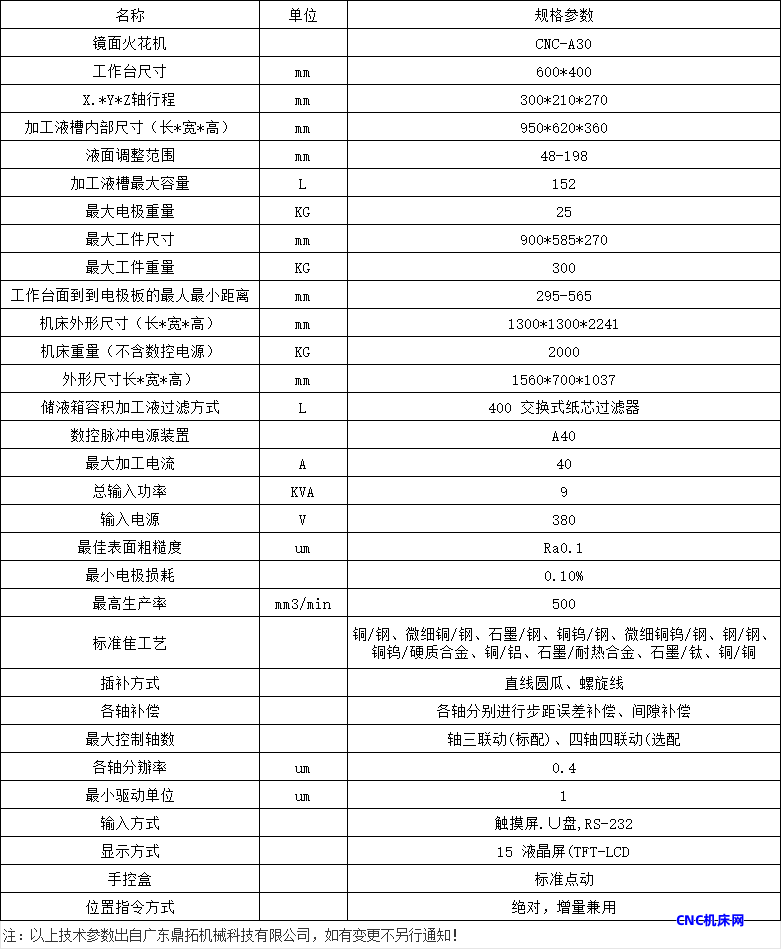

• 设备参数

• 产品实拍

• 机床细节

镜面火花机机械特性

• 全系列由CAD精密计算机设计而成，结构强度高。

• 主轴采用直流伺服电机带动台湾进口精密滚珠系杆，提高精密度达到高品质的要求。

• 机床结构合理、不变形，刚性好，确保加工精度，滑轨采用V型与平面设计，于重压下滑动轻巧，精密级轴承，拖板采用进口“铁氟龙”导轨贴面。

• 润滑系统采用回收方式，滑轨润滑动作一次完成，并保持外观清洁。

• 工作台面作高周波硬化热处理并经由大型进口精密磨床研磨处理，以确保制造精度与寿命。

• 铸材采用HT300经人工时效及各种处理，经久耐用，精度不变。

镜面火花机系统特性

• 提供 100组以上的档案储存(主要由内部硬盘的大小决定)，即可储存 100个不同模具或客户编号能力。具有点对点之自动移位功能，记忆意为 100*40000个点。

• 多种特殊电极材质选择（铜对铜、钢对钢、石墨对钢、铜对钨钢）。

• 具有 10段自动修细功能，可以：自行编辑、AUTOZ自动编辑、智能型条件编辑，三种编辑方式皆可由粗→中→细一次完成加工。

• 缓跳式二段排渣跳动，令大平面加工稳定，工作面火花纹均匀，有效提升速度。

• 程式化主轴跳动，令深孔加工之碳渣顺利排出，有效提升细加工及深孔加工效率。

• 主轴缓跳式快慢抬升，令大面积加工稳定，火花纹均匀，有效提升大面积放电加工速度。

• Z 轴采用台湾 T型丝杆线型导轨，X.Y轴采用进口滚珠丝杆线型导轨及无背隙轴承，确保加工时定位精度，并使用光学电子尺回馈精度监视系统。

• 全新设计符合欧洲 CE安全规格之电源箱及15”LCD(显示屏)，可以防尘、防水、防干扰， 提高电子板寿命。

鼎拓镜面火花机安全性

• 自动火警侦测。

• 放电定位电极头部自动提升并停止加工。

• 加工中如X、Y轴被移动超过0.02MM,控制器即自动停止放电。

• 线路短路，保险开关自动切断电源。
