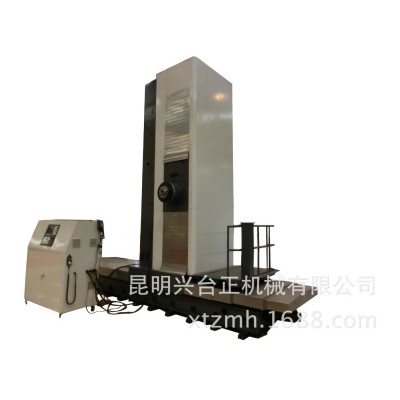

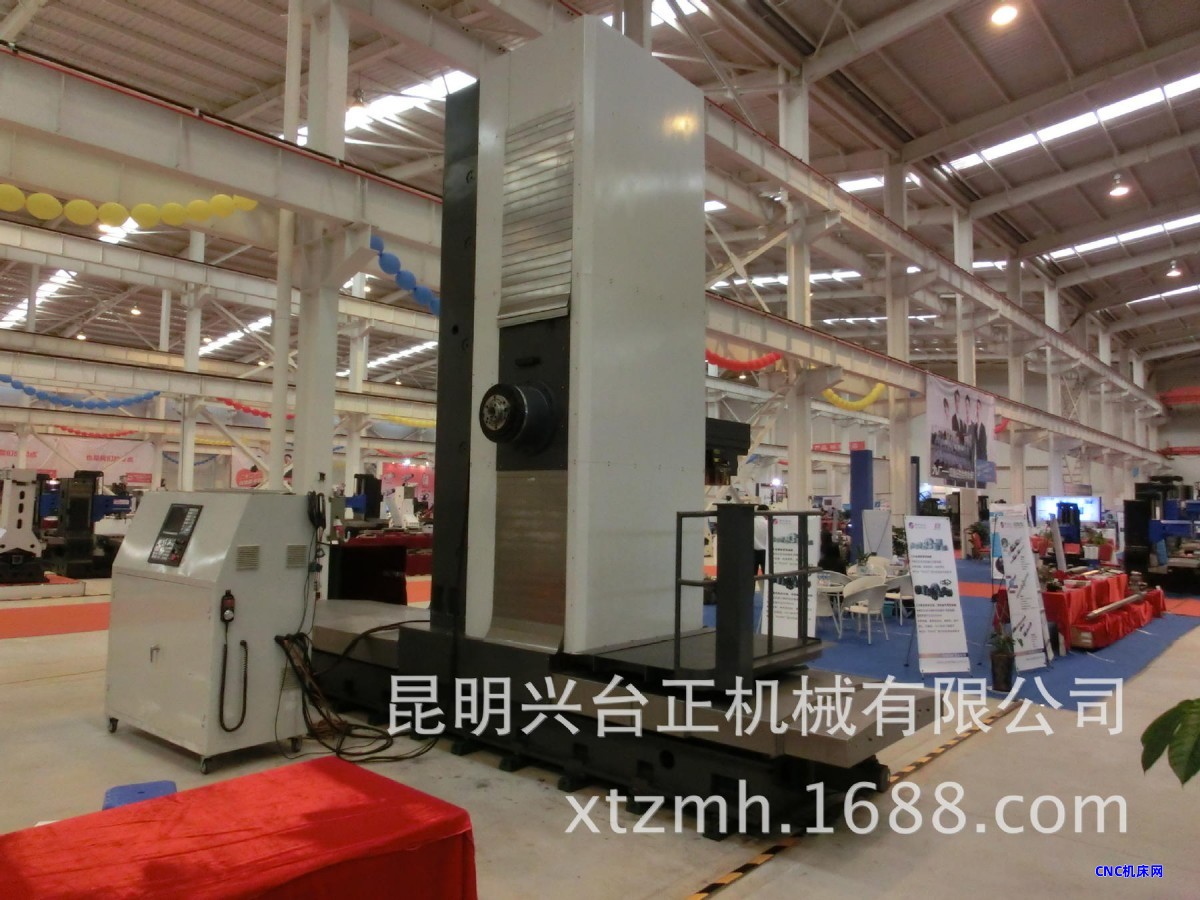

中国优质名牌，台正光机，落地式数控镗铣床TOM-TK6213，标准配置

2016年数控落地镗铣床光机（复合式导轨） 标准产品技术参数表
机型：
TOM-TK6213
镗杆直径尺寸（mm） 130mm
主轴端部直径尺寸（mm） 221.44mm
主轴锥孔ISO 50
推荐主轴电机30KW 1500rpm/6500rpm
主轴转速7—1500r/min
主轴最大扭矩2860Nm
主轴最大轴向抗力20000 N
刀柄规格JT 50
拉钉型号LD－50D
立柱横向移动行程（X 轴，mm） 3000mm（可按用户要求每1000mm 行程递增）
推荐X 轴电机50.4NM 2000rpm
主轴箱垂直移动行程（Y 轴mm） 2000mm（可选2500mm、3000mm）
推荐Y 轴电机（抱闸电机） 40.9NM 2000rpm
镗轴轴向移动行程（Z 轴mm） 900mm
推荐Z 轴电机40.9NM 1200rpm
进给速度X、Y：1～4000mm/min； Z：1～2000mm/min
快速移动速度X、Y： 8000mm/min； Z：3000mm/min
定位精度X、Y 0.025mm/1000mm， Z 0.03mm
推荐电气总容量100kVA（约）
X 轴导轨规格X 坐标运动导轨均采用贴塑滑动导轨与滚动导轨相结合的复合式导轨。
切削冷却过滤及排屑装置（推荐）（烟台
博森）
链板式排屑器、冷却过滤装置及积屑小车；排屑量；50kg/min；电机功率：1.5kW；过滤水箱容积：
约960L
主轴电机，XYZ 三相伺服电机（推荐）
西班牙FAGOR： 主轴电机：FM7-A300-S1B1-E01 30KW 1500rpm/6500rpm；
X：FXM75.20A.E1.101 50.4NM 2000rpm； Y：FXM74.20A.E1.111 40.9NM（抱闸） 2000rpm：

Z：FXM74.12A.E1.101 40.9NM 1200rpm
直线光栅尺（推荐）（X、Y） 西班牙FAGOR：GOX62 系列(3m 以内)； LOX 系列(3m 以上)；

圆光栅尺（推荐）（B） 西班牙FAGOR、德国HEIDENHAIN：RON 系列

切削工具推荐（属特殊配件，订货时根
据需要选择须专项注明）
攻丝刀杆装置(件号：T13C-8201) 1 套， 弹簧中心顶装置(件号：T13C-8204) 1 套，
锥柄镗刀杆装置(件号：T13C-82-012，T13C-82-013) 各1 套，
弹簧卡头装置(件号：T13C-8206) 1 套， 对心检测装置(件号：T13C-8207) 1 套，
莫氏5 号变径套(件号：T13C-81-015) 1 件， 直径变径套(件号：T13C-81-016) 1 件，
外形尺寸（约） 6400×4000×4415 (按行程要求)
光机重量（约）（T） 32500kg

落地式刨台式复合导轨数控镗铣床光机标准产品配置：
我公司落地式数控镗铣床、刨台式数控镗铣床、卧式镗铣加工中心系列光机标准产品包括：主
轴直径130mm、160mm、200mm。现有规格型号为TOM-TK6213、TOM-TK6216、TOM-TK6913、
TOM-TK6916Q、TOM-TK6916、TOM-TK6920，刨台式数控镗铣床TOM-TK6513、TOM-TK6516、
TOM-TK6513A、TOM-TK6516A。
光机描述：X 坐标运动导轨均采用贴塑滑动导轨与滚动单元相结合的复合式导轨；无任何电机、
电器、电箱及外围板金件的主机，按国际、国内相关标准装配、检验、油漆完工。
光机配置：
1） 树脂砂铸件；滑枕式型号滑枕座与滑枕为球墨铸铁铸件。
2） 标准配置中不含以下配置：数控回转工作台，加长铣头、直角铣头、万能铣头、加高立柱、加长床身属特殊配件。以
上附件订货时须专项注明，价格另计。
3） 床身、滑座、立柱、主轴箱总成；
4） 液压站：主要液压元件（台湾HP/日本/国内知名品牌）；
5） 操作站台
6） 进口滚珠丝杆（台湾品牌，西班牙SHUTON、BSG、IPIRANGA，德国IF，美国先锋）；
7） 进口导轨滚动单元（德国INA/日本IKO）；滑动导轨贴塑皮采用进口宝色霞板贴塑皮；
8） 进口轴承（日本NSK，德国FAG，日本NTN，瑞典SKF）；
9） 油漆：可根据客户要求（色板）配置，喷涂油漆颜色；
10） 国产X 向不锈钢导轨护罩防护,Y 向铠甲式导轨护罩防护（落地式）。W 向铠甲式导轨护罩
防护（刨台式）；
11） 定时定量润滑系统（南京贝奇尔/国内知名品牌）；
12） 齿条：（台湾凯贺、台湾YYC、德国亚特兰大）
13） 减速机：（台湾晶杰、德国斯坦福、德国阿尔发）
        台正集团成员：昆明兴台正机械有限公司
联系电话：0871-63328677 传真：0871-63313730 手机：13888729578

产品质量，实行三包。
