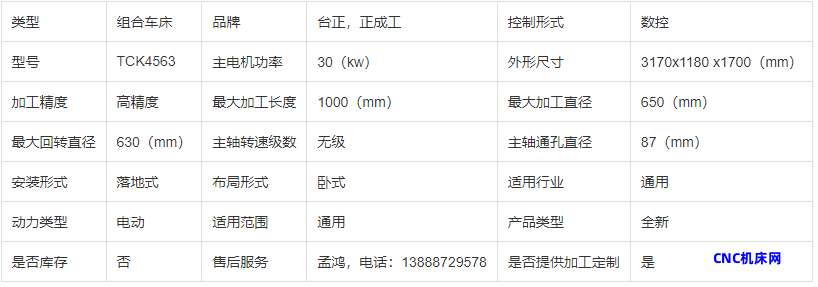

台正光机，云南正成工精密机械有限公司，数控车床光机TCK4563

X.Z行程:350*1000

 床面最大加工直径：650mm

 最大加工直径：630mm

 刀架上最大加工直径：400mm

主轴锥孔:A2-8

导轨斜度:45

刀塔中心高:100

主轴转速：2600rpm

卡盘规格：A2-8   10寸

棒料通径：72

X向滚珠丝杆规格：4006

Z向滚珠丝杆规格：5010

推荐主电机功率：15-30KW

两顶尖距离：1320mm

推荐X轴伺服电机参数：27NM

推荐Z轴伺服电机参数：27NM

液压刀塔（推荐）：12位

Z轴极限行程：1120mm

光机净重：4800gk

尾座最大行程：1250mm

尾座套筒锥孔：莫氏：5#

套筒行程：120

套筒直径：100

标准刀柄尺寸：25*25

产品质量，实行三包。

标准机。

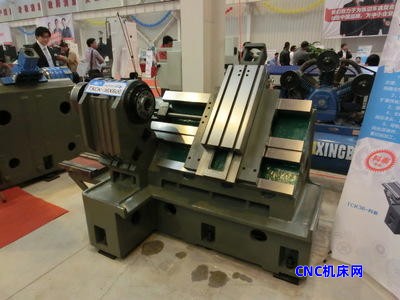

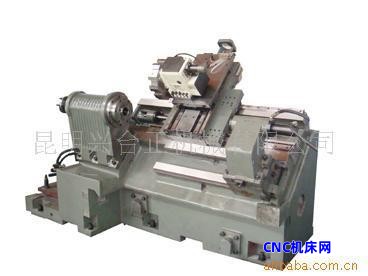

TOM-TCK45系列 斜床身 卧式(线轨)数控车床光机是指：X、Z向导轨均为线性导轨；无：卡盘、回转油缸、刀塔、液压站、电机、电器、电箱及外围钣金件的主机；按国际、国内相关标准装配、检验、油漆完工。

本系列机床有：TOM-TCK4530D、TOM-TCK4540、TOM-TCK4545、TOM-TCK4550、TOM-TCK4558。

标准配置有：

1）             优质树脂砂铸件；

2）             进口滚珠丝杆（台湾银泰、台湾上银）及台湾精密锁紧螺母；

3）             进口滚珠线性导轨（台湾银泰、台湾上银）；

4）             国产整体式主轴总成；

5）             丝杆专用进口轴承（NSK）；

6）             进口联轴器（德国R+W）；

7）             主轴电机带轮及皮带；

8）             液压尾座；

9）             油漆：可根据客户提供色板，配置油漆颜色；

10）         合资电动润滑系统（日华）；

11）         编码器总成（无编码器）；

12）         包装：木底座+防锈+防湿；

备注：可选装以下配置:（以下配置均为特殊配置，订货时须专项注明。）

1)   台湾产液压回转油缸及液压卡盘；

2)   台湾产液压刀塔（TCK4530D可选装排刀架）；

3)       进口液压站总成及油路配件;

4)       TOM-TCK4540、TOM-TCK4545、TOM-TCK4550、TOM-TCK4558（主轴轴承为       NSK）。
