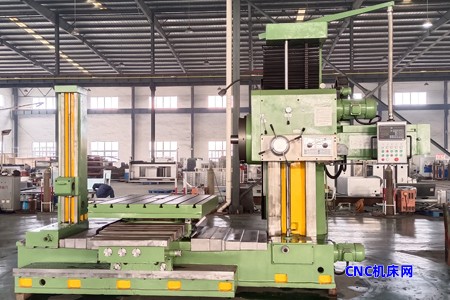

TPX6113卧式铣镗床

保修单 : 1 年机械保修

标配：
Metric 80 机床
不带后立柱
平面圆盘

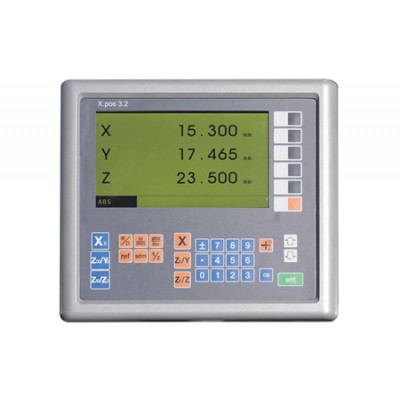

XY轴NEWALL数显尺
转台
铸铁导轨

可选设备：
后立柱
ISO 7:2450主轴
Z向数显
B轴数显(±20″)

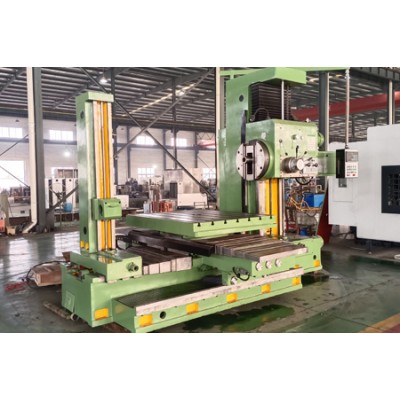

TPX6113数显卧式铣床

机器功能与特点

特点：变形小，机床刚性好，对加工精度的提高极为有利。

性能优良
1、主轴为三层结构，刚性好，切削性能稳定，调速范围广。

2、主轴变速进给采用液压预选，操作方便、省力、效率高，提高了自动化程度。

3、主轴箱升降的分配夹紧、工作台的纵横向运动和回转运动均由按钮站集中控制，连锁性好，省时省力，方便快捷。可靠运行。

4、4×90度工作台采用光学瞄准具，定位精度高。

5、所有运动部件均采用液压-金刚石块增力机构夹紧，夹紧力大，夹紧可靠。

6、床身、立柱、主轴等主要部件均采取了耐磨措施，提高了使用寿命。

7、床身和滑座导轨采用全封闭式不锈钢护板保护导轨，美观大方。

8、X、Y坐标配备国产高分辨率光栅数显测量仪，精度0.005mm。

9、TPX6113数显卧式铣镗床在结构和制造工艺上吸收了国外先进技术。是按模块化设计方法开发的数显机。

10、适用于较大零件的多工作面的铣、钻、镗、攻丝、车削、铣端面等。

机器结构特点

机床总体设计布局为立卧床身T型分离结构，主轴箱上下移动，工作台纵横移动。

X、Y、Z轴坐标，淬火精加工后硬度可达45°-50°，精度高，摩擦小，精度保持性好。

移动机构采用快速电机快速移动通过快速箱的多个部件。头架内置进给系统驱动各部分进行进给运动。主轴箱和工作台配有液压锁紧装置，运动平稳，定位精度高，承载能力大。

采用双螺母机构，消除传动间隙，保证位移精度。

X、Z轴采用抽屉式钢板罩，Y轴导轨配有风琴式防护罩，防尘、防水，保护导轨、丝杆，美观大方。主轴轴承、丝杆轴承、工作台轴承均为瓦房店原装P5级轴承。

X、Y、Z轴采用深圳博旺光栅尺，B轴采用圆形数显。

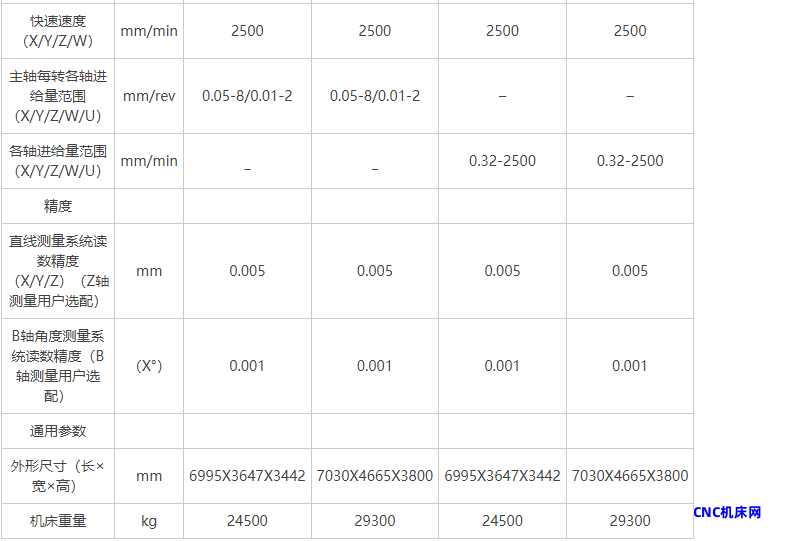

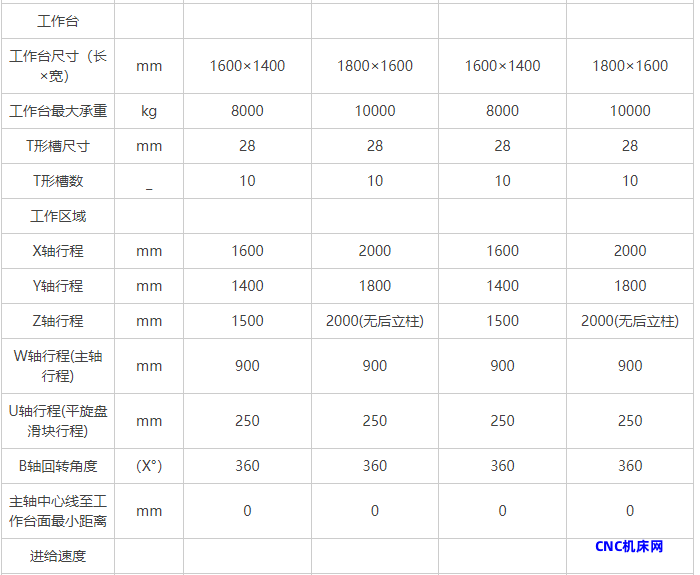

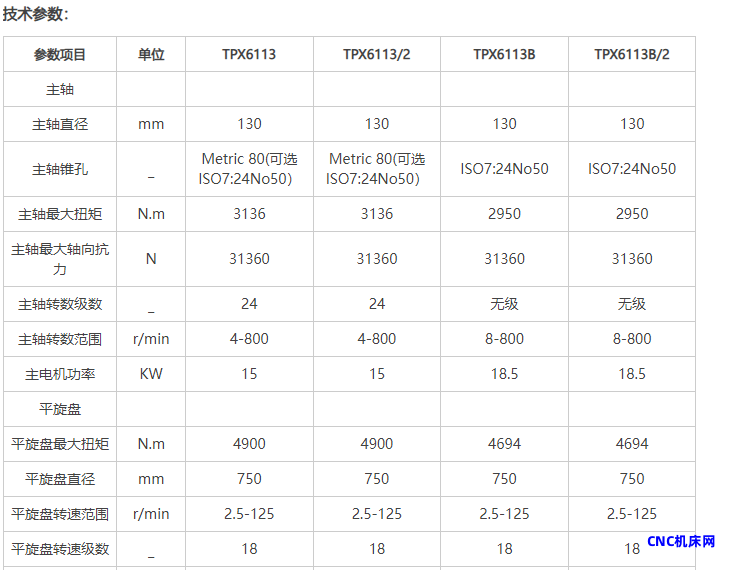

技术参数
