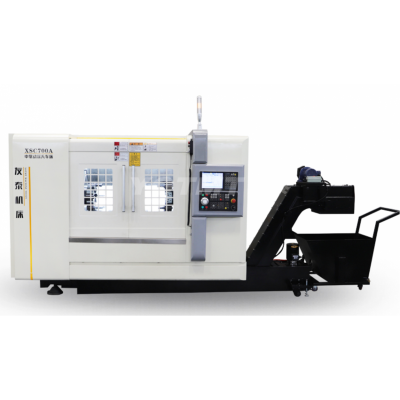

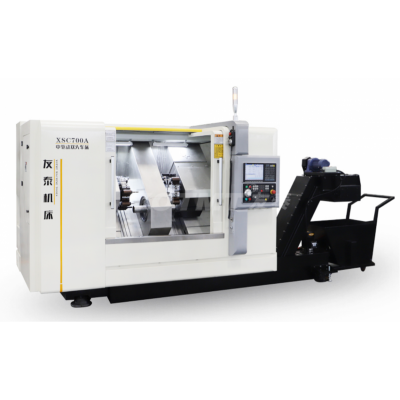

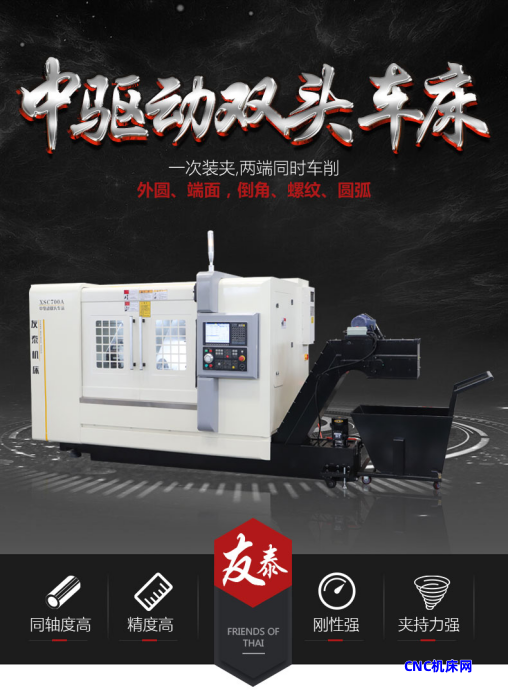

XSC700A中驱动数控双头车
XSC700A中驱动数控双头车配置自动轴向定位、工件到位检测、自动化接口、自动计数等功能。
技术特性

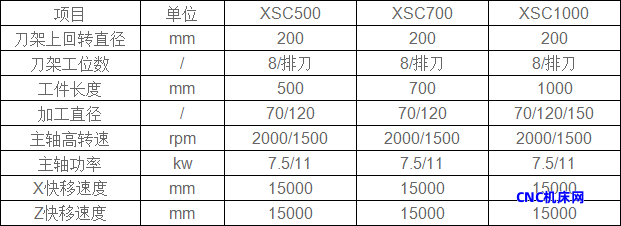

技术参数
TECHNOLOGY PARAMETERS
机床布局及动作描述
Machine layout and action description

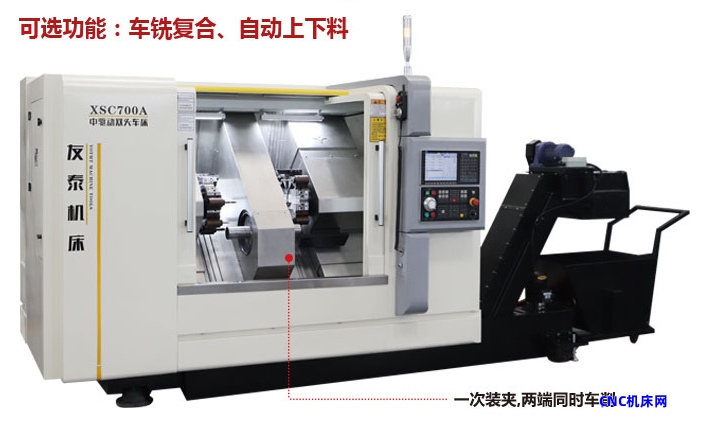

本机采用45°斜式布局，在床身上置有两套对称的数控十字滑台，在左右移动的滑台上各置一个8工位刀塔，在一侧设有轴向定位另一侧采用托料+气缸推力方式进料，主轴采用7.5/11kw伺服主电机驱动。
产品特点
Function Features

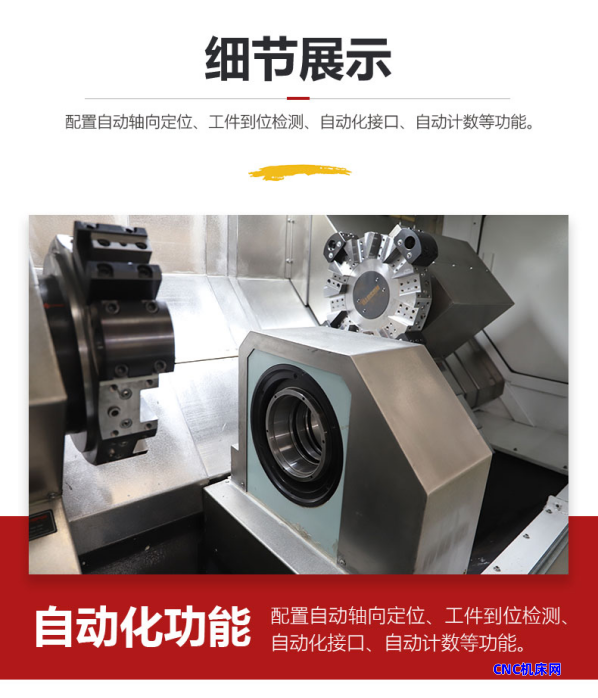

1、自动化功能:配置自动轴向定位、工件到位检测、自动化接口、自动计数等功能。
2、床身∶采用45°整体斜床身结构，HT300高级树脂砂铸造工艺，经有限元分析计算，合理的加强筋结构，严格经过二次时效处理。
3、导轨:采用台湾上银滚柱型导轨，容积式润滑系统供给，润滑充分，采用大直径预拉伸双螺母精密滚珠丝杠传动，刚性强;

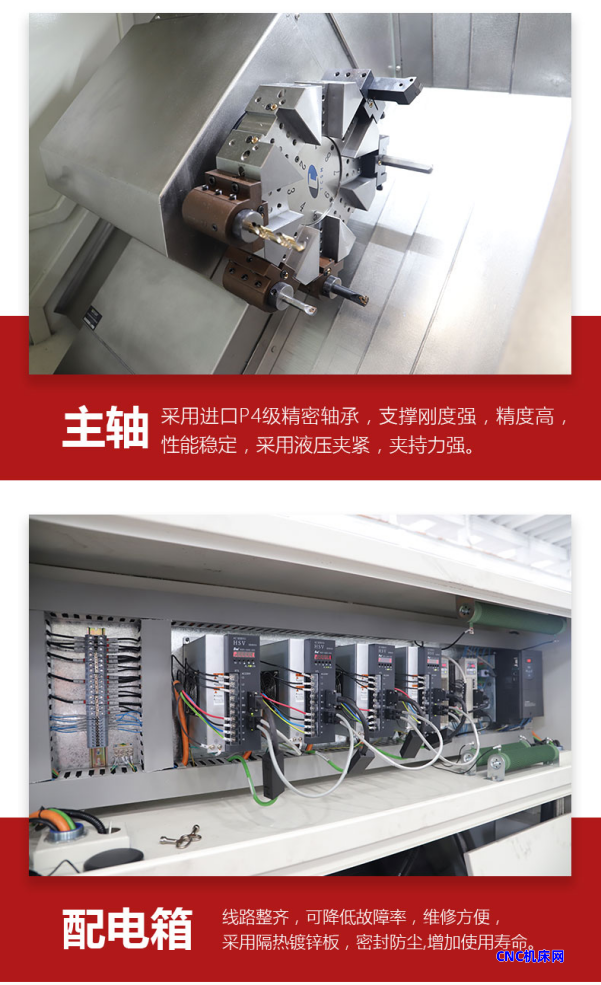

4、主轴:采用进口P4级精密轴承，支撑刚度强，精度高，性能稳定，采用液压夹紧，夹持力强。主轴采用快换夹头;

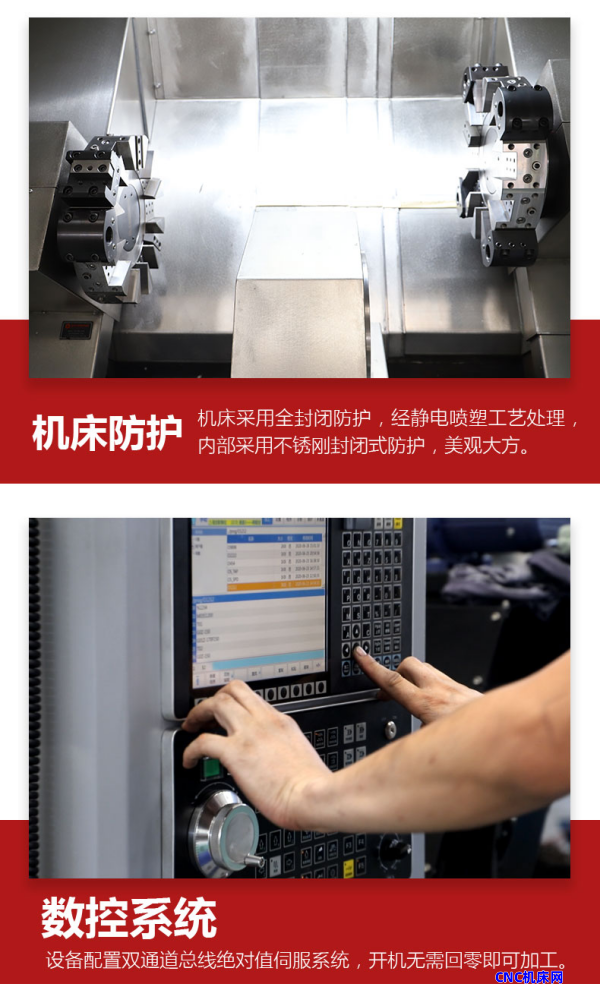

5、数控系统∶设备配置双通道总线伺服系统，开机无需回零即可加工。外置手持操作盒，对刀操作方便，数控系统具有手轮模拟试切功能，有效防止程序编错造成机床撞车;
6、安全保护∶机床设有多种安全保护装置，开门断电、防护门安全开关、双手操作保护、液压安全保护及液位监控、连动互锁保护等;
7、机床防护∶机床采用全封闭防护，经静电喷塑工艺处理，内部采用不锈刚封闭式防护，美观大方。8、输出扭矩∶机床配备大功率伺服主轴电机，并经1:2倍矩输出，同步带采用日本三之星加宽同步带。
