【汉鼎超声波】钠钙玻璃（Soda-Lime Glass）微钻孔加工：超声波效益
加工效率 - 提升9倍
钻孔质量 - (出孔)提升10倍，脆裂边减小至22µm
玻璃微钻孔加工：加工痛点
钠钙玻璃是应用最广泛的玻璃种类，主要由二氧化硅（Silica）、碳酸钠（Soda）和石灰（Lime）组成。
尽管价格低廉且具备良好的回收特性，其高CTE和硬脆性特质为CNC加工中的微钻孔加工带来了较大难度。在加工过程中，切削阻力、推力和扭矩若控制不当，易造成大范围的脆裂边和次表面裂纹，直接影响工件质量及产品良率。

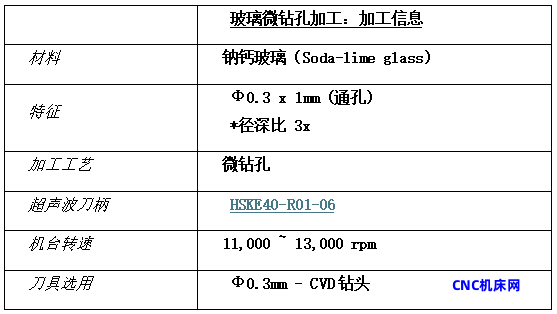

玻璃微钻孔加工：加工信息

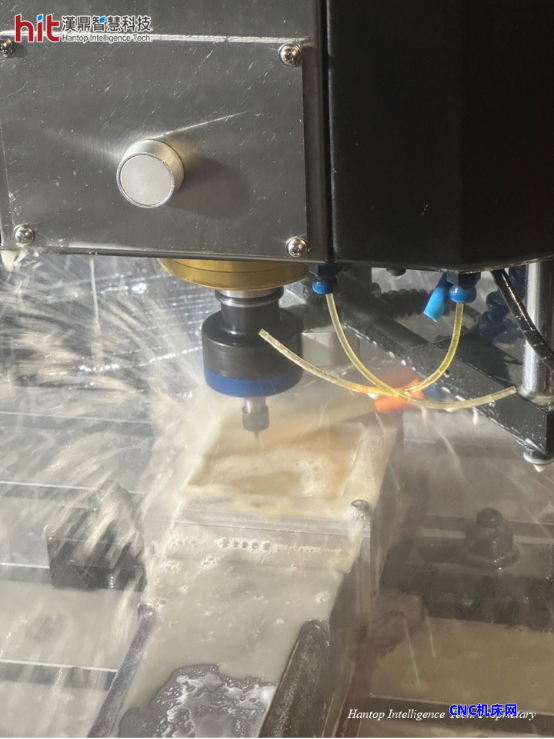

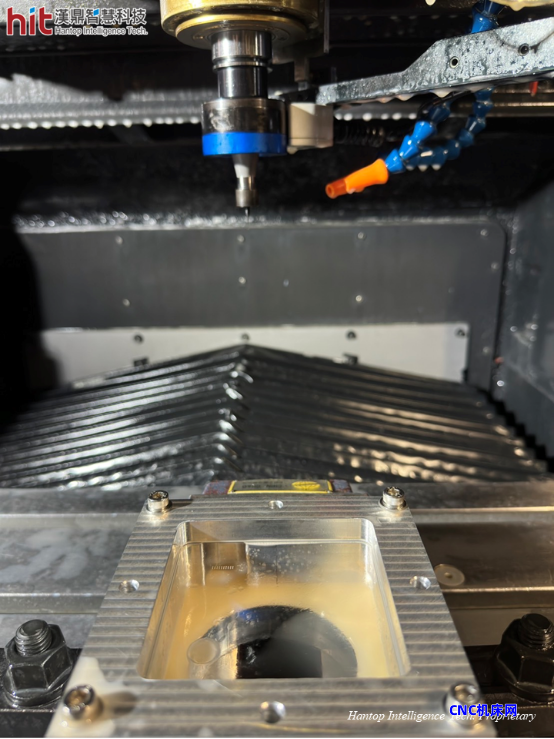

(图1. 钠钙玻璃微钻孔加工, 使用汉鼎HSK-E40超声波加工模组)

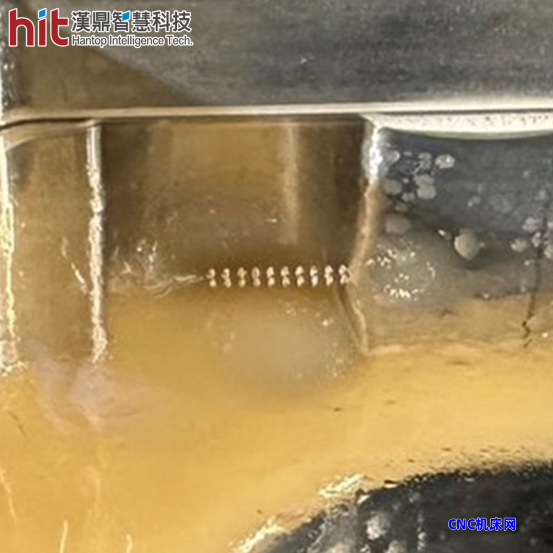

(图2. 汉鼎超声波技术辅助钠钙玻璃微钻孔加工)
【汉鼎超声波】钠钙玻璃（Soda-Lime Glass）微钻孔加工：测试目标
测试目标是通过HSK-E40超声波加工模组，在提升加工效率的同时，降低钻孔脆裂边尺寸。
【汉鼎超声波】钠钙玻璃（Soda-Lime Glass）微钻孔加工：加工结果
钠钙玻璃（Soda-Lime Glass）微钻孔加工：加工效率

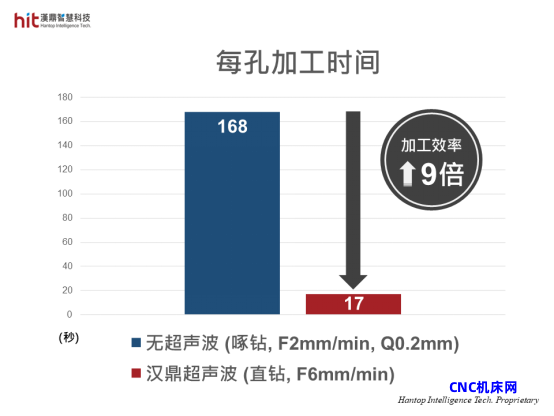

(图3. 使用汉鼎超声波辅助钠钙玻璃微钻孔加工, 加工效率提升9倍)
· 汉鼎超声波技术通过减少引导钻（Pilot Drilling）工序，并以直钻（Direct Drilling）取代传统啄钻（Peck Drilling），在加工效率方面实现了显著提升。

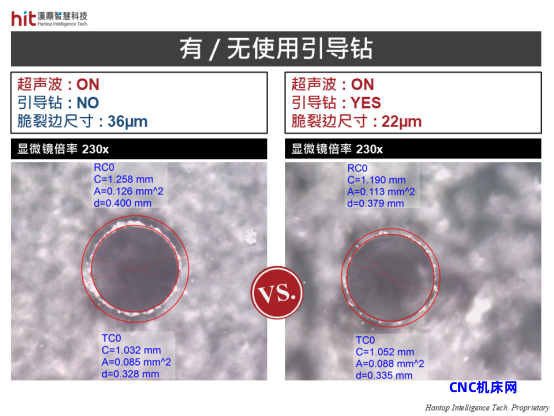

(图4. 使用汉鼎超声波技术, 即使未使用引导钻, 脆裂边尺寸仍非常小)
· 在相同的机台转速（12,000 rpm）下，通过使用超声波加工技术，进给率提高至原参数的3倍，整体加工时间显著缩短，加工效率提升了9倍。
钠钙玻璃（Soda-Lime Glass）微钻孔加工：钻孔质量

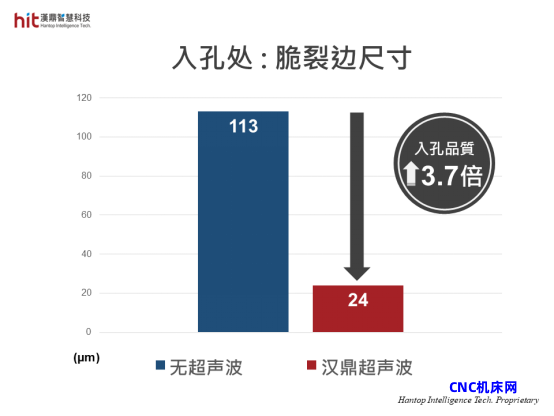

(图5. 使用汉鼎超声波辅助钠钙玻璃微钻孔加工, 入孔处脆裂边尺寸减小3.7倍)

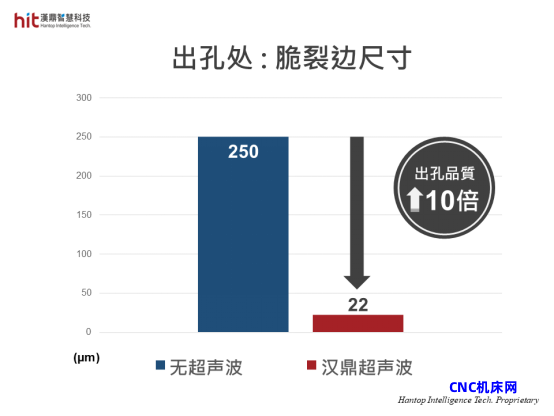

(图6. 使用汉鼎超声波辅助钠钙玻璃微钻孔加工, 出孔处脆裂边尺寸减小10倍)
超声波的高频微振动有效降低切削阻力、推力及扭矩，脆裂边尺寸明显减小。测试结果显示：
· 入孔处脆裂边尺寸减少3.7倍。
· 出孔处脆裂边尺寸减少10倍，达到22µm的卓越表现。

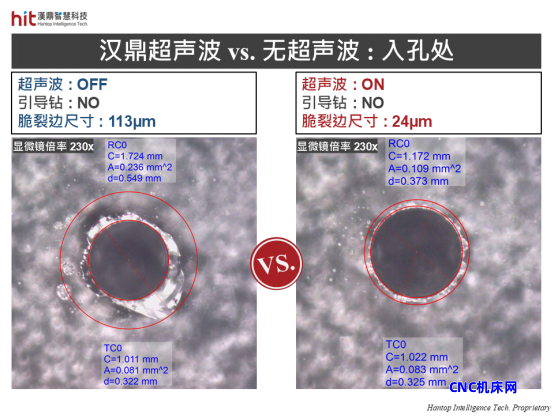

(图7. 汉鼎超声波 vs. 无超声波：入孔处形貌对比)

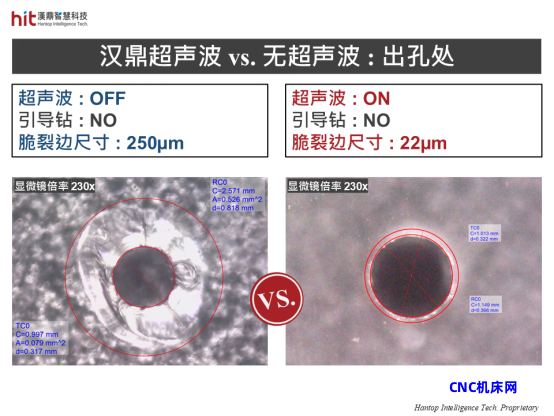

(图8. 汉鼎超声波 vs. 无超声波：出孔处形貌对比)
钠钙玻璃（Soda-Lime Glass）微钻孔加工：产业应用
钠钙玻璃（Soda-Lime Glass）微孔特征广泛应用于半导体产业及汽车产业，尤其是在半导体产业中需要运用TGV（Through Glass Via）技术的RF-MEMS开关以及图像传感器等产品中，还包括汽车产业的压力传感器、加速度传感器、陀螺仪等设备中。
钠钙玻璃（Soda-Lime Glass）在众多行业中具有多样化的应用，其价格相较其他玻璃种类（如硼硅酸盐玻璃Borosilicate Glass或光学玻璃Optical Glass）更加低廉且易于获取，同时具备独特的材料特性。
钠钙玻璃中所含的碳酸钠（Soda）和石灰（Lime）使其可以多次软化且在循环利用过程中不丧失材料质量，具备良好的回收特性。
然而，钠钙玻璃的高CTE（热膨胀系数）使其耐热冲击性能较差（Thermal Shock），温度剧烈变化时易破裂。其莫氏硬度约为6-7，虽不算特别高，但其硬脆性特性为CNC加工带来了挑战，尤其是微钻孔加工时若切削阻力、推力或扭矩控制不当，容易导致严重的脆裂边（Edge-cracks）和次表面裂纹（Subsurface Damage）。
汉鼎智慧科技的超声波加工模组为新材料加工带来了全新解决方案！汉鼎的超声波辅助加工技术大幅提升加工效率，减少整体加工时间，同时显著降低脆裂边尺寸。不仅满足客户的标准需求，更为客户创造多重价值！
