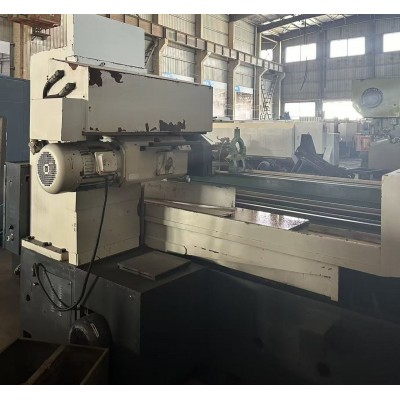

云南合信源MY7132X20卧轴矩台平面磨床

云南合信源MY7132X20卧轴矩台平面磨床

一、基础档案属性

1. 品牌厂家：云南合信源机床有限责任公司

2. 设备型号：MY7132X20

3. 设备类型：卧轴矩台平面磨床

4. 控制形式：液压半自动（手动+液压双模式切换）

5. 布局形式：卧式卧轴布局

6. 动力类型：电动为主，液压驱动工作台往复运动

7. 传动方式：电机机械传动（砂轮主轴）+液压传动（工作台、升降进给）联合传动

8. 自动化程度：半自动

9. 用途分类：金属切削（平面精密磨削加工）

10. 适用行业：通用机械、模具、五金、不锈钢制品、航空配件、仪表、钢结构、电器加工

11. 额定电气参数

额定电压：380V三相电

频率：50Hz

满载电流：20.69A

防护等级：IP54

设备编号：Z201106002

二、核心加工尺寸参数

1. 工作台规格

工作台台面宽度：320mm

工作台台面有效长度：2000mm

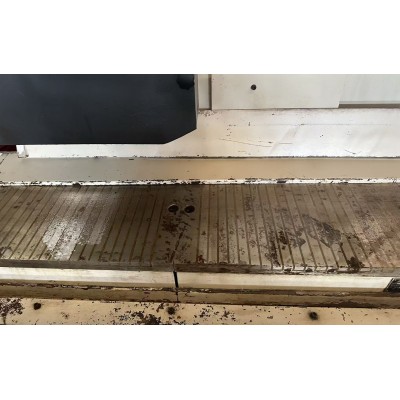

工作台形式：矩形电磁吸盘工作台（磁力吸附工件）

2. 磨削行程

工作台纵向最汏行程：2100mm

磨头横向进给行程：350mm

磨头垂直升降行程：400mm

3. 最汏磨削尺寸：宽320mm×长2000mm工件平面磨削

4. 工作台承重：≤600kg

三、砂轮主轴参数

1. 主轴形式：卧式皮带传动主轴

2. 砂轮规格：400×50×127平型砂轮

3. 主轴电机功率：5.5KW

4. 主轴额定转速：1440r/min

5. 砂轮线速度：35m/s标准磨削速度

四、液压与进给系统参数

1. 工作台驱动：液压往复传动，无级调速

2. 纵向工作台速度范围：1~25m/min可调

3. 横向进给：手动/液压自动间歇进给，进给量0.01~3mm/单次

4. 垂直进给：手动精密升降，最小刻度0.005mm，保证平面精度

5. 液压系统电机功率：2.2KW

五、精度属性

1. 平面度精度：0.02/1000mm

2. 表面粗糙度：Ra0.32~Ra0.8μm

3. 平行度精度：0.015/500mm

六、整机外形与重量

1. 整机外形尺寸（长×宽×高）：4200×1850×1900mm

2. 整机净重：约5.8吨

七、配套标准配件

1. 标准矩形电磁吸盘工作台

2. 砂轮修整器、平衡轴

3. 全套操作手轮、液压控制阀组

4. 冷却喷淋循环系统

5. 机床电气控制柜、操作按钮面板

6. 导轨伸缩防尘防护罩

八、核心产品属性

运动控制：点位直线控制

精密程度：精密

动力：电动+液压联合

加工方式：磨床/金属切削磨削

工作台：矩形电磁工作台320×2000mm

主轴：皮带式卧轴

控制：半自动液压传动

导轨：重型平床身硬轨，耐磨淬火导轨
