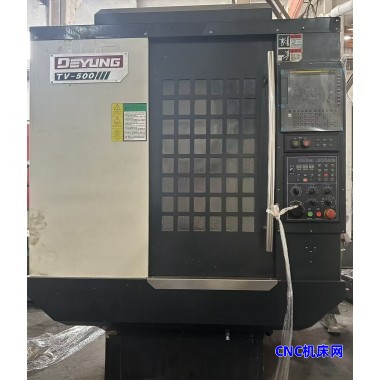

原装2022年德扬TV500钻攻机 高速钻孔攻丝加工中心

一、基础整机信息

机型：德扬 TV500 数控钻攻中心

生产厂家：苏州德扬数控机械有限公司

出厂日期：2022年8月

电源规格：380V/50/60Hz

整机功率：20KVA

整机重量：2500KG

机床类型：立式高速钻攻中心

二、三轴行程参数

X轴行程：500mm

Y轴行程：400mm

Z轴行程：300mm

主轴鼻端至工作台距离：320mm

工作台尺寸：600×400mm

工作台T型槽：3条，槽宽14mm

工作台承重：350KG

三、主轴系统参数

主轴类型：直联式主轴

叨柄规格：BT30

主轴转速范围：100–12000r/min（标配）

主轴电机功率：7.5KW

主轴锥度：BT30

传动方式：电机+直联传动

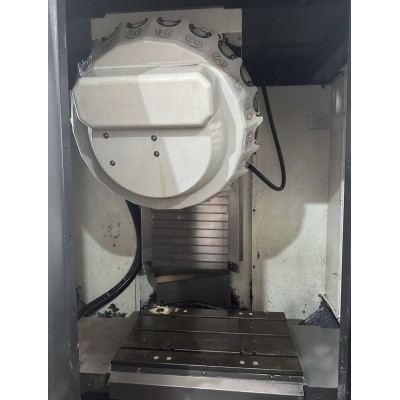

四、叨库与换叨参数

叨库形式：圆盘式太阳叨库（斗笠圆盘叨库）

叨位数量：21把叨位

换叨方式：圆盘无机械手回转换叨

单次换叨时间：1.2s

叨具直径：70mm（相邻空叨）；50mm（满叨）

叨具长度：200mm

五、导轨、进给与精度

导轨类型：三轴全线性导轨（三线轨）

三轴快速进给速度：X/Y轴：48m/min     Z轴：36m/min

切削进给速度：1–15m/min

定位精度：0.005mm

重复定位精度：0.003mm

精密等级：高精度级

六、数控系统配置

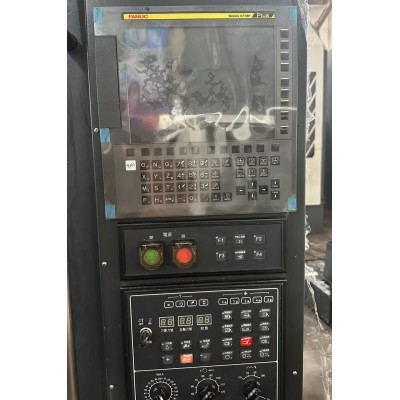

系统型号：发那科Plus系统

支持功能：四轴联动、刚性攻丝、高速高精、程序存储、模具/零件铣钻镗攻丝循环

七、外形尺寸适用属性

整机外形尺寸（长×宽×高）：1650×1700×2200mm

自动化程度：全自动数控

加工形式：铣、钻、攻丝、镗、倒角、雕刻一体

适用行业：3C数码、铝合金压铸件、通讯壳体、新能源零件、模具镶件、五金精密小件

传动归类：电机+机械联合传动

八、核心配套属性

冷却方式：主轴中心出水+外冷喷淋

润滑系统：全自动容积式油脂润滑

排屑：内置螺旋排屑槽（可选外接排屑机）
