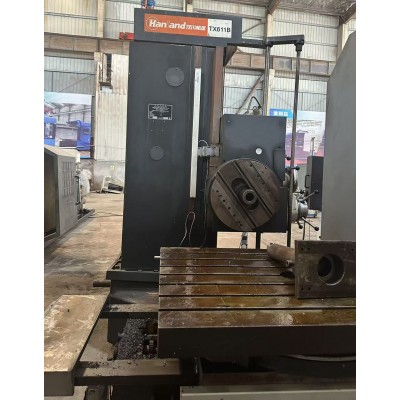

汉川TX611B数显卧式铣镗床 重型镗铣床 箱体加工机床

一、基础信息

机型：TX611B

厂家：汉川机床集团

类型：数显卧式铣镗床（DRO数显系统）

出厂日期：2009年10月

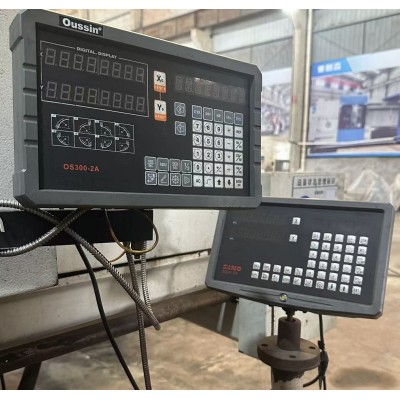

数显系统：Oussin欧信OS300-2A + 信和SINO光栅数显

二、主轴核心参数

1. 主轴直径：110mm

2. 主轴锥孔：莫氏6号 / ISO50锥度

3. 主轴转速范围：12.5～1600r/min，18级机械变速

4. 主轴进给级数：18级进给

5. 主轴轴向行程：710mm

6. 主电机功率：7.5KW

三、工作台与行程参数

1. 工作台台面尺寸：1010×800mm

2. 工作台T型槽：5条，槽宽22mm

3. 工作台纵向行程（X轴）：1220mm

4. 工作台横向行程（Y轴）：1000mm

5. 主轴箱垂直行程（Z轴）：800mm

6. 工作台回转角度：360度无级回转

7. 工作台承重：2000kg

四、导轨类型：全重型矩形硬轨，淬火磨削导轨

传动方式：电机+机械齿轮联合传动

自动化程度：数显半自动机型（手动进给+光栅数显定位）

精密等级：精密级镗床

五、整机外形与重量

外形尺寸（长×宽×高）：4500×2200×2800mm

整机净重：12500KG

电源规格：380V三相交流

六、加工能力与用途

可完成：镗孔、铣削、钻孔、攻丝、端面铣、平面铣、倒角等工序

适用行业：箱体、壳体、变速箱、工程机械、模具、重工配件、风机壳体等重切削加工。

七、 产品详细描述

汉川TX611B是汉川机床集团原厂出品的重型数显卧式铣镗床，2009年出厂，属于重型通用镗铣加工设备，广泛用于箱体、壳体、机架等复杂工件的镗孔、钻孔、铣削、攻丝、端面车削等多道工序加工。

设备主轴直径110mm，刚性主轴采用齿轮变速传动结构，扭矩大、重切削能力强，可适配各类镗杆、铣叨、钻头，兼顾粗加工与半精加工。工作台台面宽度1010mm，配备可360度回转圆形工作台，支持工件分度、多面一次性装夹加工，大幅减少二次装夹误差；工作台X、Y、Z三轴行程充足，搭配Oussin、Sino双数显光栅尺，坐标读数直观清晰，人工操作定位精度高，属于半自动数显机型。

整机采用整体重型铸件床身与矩形硬轨设计，导轨经过淬火磨削处理，承载能力强、机身抗震稳定性好，长期重切削不易变形；主传动为电机+机械联合传动，搭配液压锁紧机构，工作台、主轴箱、滑枕均可液压锁紧，加工刚性更高。设备操作以手动进给+数显坐标辅助定位为主，上手简单、故障率低、后期维护成本远低于全数控镗床，适合单件、小批量重工机械、矿山设备、工程机械、风电配件、模具箱体等行业加工。

整机工况保养良好，油路、传动结构完整，各项功能运行正常，是机械加工厂通用重型镗铣高性价比二手机床。
