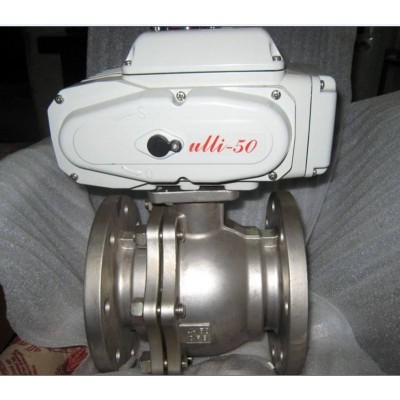

不锈钢电动球阀 DQF41M-0.25电动球阀

      DQF系列电动球阀克服了传统电磁阀开闭膜片及机械零件易损的不足，实践证明，该阀在频繁工作状态下，具有极高的可靠性。　　

    DQF系列电动球阀有通径15至150多种规格，控制电压均为交流220V,公称压力0.25Mpa，开关速度2秒/次。连续动作寿命100万次以上，是传统电磁阀的十倍。

    DQF系列电动球阀还具有特殊公称压力品种，连续动作寿命同样达到100万次以上。

阀体结构：

   DQF系列电动球阀由微特同步电机，日本公司进口限位，指示开关和小型继电器、不锈钢球及大小齿轮机械转动装置组成，铸铁阀体，喷塑罩壳，聚四氟乙烯密封件，经久耐磨。法兰或螺纹连接按国标制作，也可与传统电磁阀兼容制作，以便更换。罩壳上方指示盘能机械指示出真实阀位，电气指示开关与控制指示灯组合能真实反映出现场阀位。

工作原理：　

   DQF系列电动球阀在无外来开启信号（继电信号）的情况下，在工作电源的作用下，保持全闭电锁定，此时指示盘处于全闭指示位置，电指示开关信号（继电信号）无输出。当加入开启电信号，内部小型继电器动作，主电机立即旋转，其转动轴上小齿轮同位开关的作用下，电机停止旋转，且保持电锁定，同时电信号指示开关被碰触动作，开关信号输出使控制室内指示灯有相应指示，此时指示盘处于全开指示位置。反之，当开启电信号消失后，电机立即反转，经过2秒钟，在反向限位开关作用下，电机停止，此时阀位全闭，且保持全闭电锁定

执行标准:

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
