沪东WD67Y-63T/2000液压板料折弯机

沪东重工 WD67Y-63T/2000 液压板料折弯机

一、基础产品属性

1. 设备名称：液压板料折弯机

2. 品牌厂家：沪东重工机械制造有限公司

3. 型号：WD67Y-63T/2000

4. 出厂信息：2019年2月，出厂编号190201

5. 控制形式：数控（E21数控系统，简易数控）

6. 传动方式：液压传动+电机机械联合传动

7. 自动化程度：半自动数控折弯机

8. 设备用途：金属板材成型、钣金折弯

9. 机床类型：折弯机（锻压设备）

10. 布局形式：立式框架折弯机

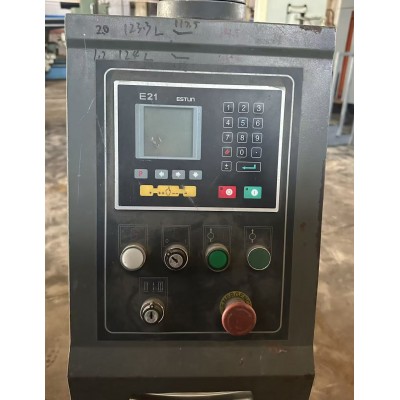

11. 配套系统：埃斯顿ESTUN E21数控系统

12. 工装配置：多套分段标准折弯上模、通用V槽下模

13. 动力类型：三相380V工业电力驱动

二、核心技术详细参数

1. 折弯压力与加工规格

滑块公称力：630KN（63吨）

最汏折弯长度：2000mm（2米）

立柱内有效折弯宽度：1850mm

标准最汏折弯厚度：6mm冷轧钢板（4mm不锈钢）

滑块行程：120mm

滑块开口高度：320mm

工作台宽度：160mm

2. 数控与后挡料参数

数控系统：ESTUN E21 两轴简易数控

控制轴数：Y轴滑块行程、X轴后挡料

后挡料行程：0～500mm

后挡料重复定位精度：±0.05mm

单次可存储折弯程序：100套

3. 液压与电机动力参数

主油泵电机功率：5.5KW

额定工作油压：25MPa

油箱容积：120L液压油

额定电压：380V 三相50Hz

满载电流：20.69A

防护等级：IP54

4. 机身尺寸与整机重量

整机外形尺寸（长×宽×高）：2600×1400×2400mm

整机净重：约3.8吨

滑块同步方式：机械扭轴同步（WD67Y经典扭轴同步结构）

5. 工装与结构参数

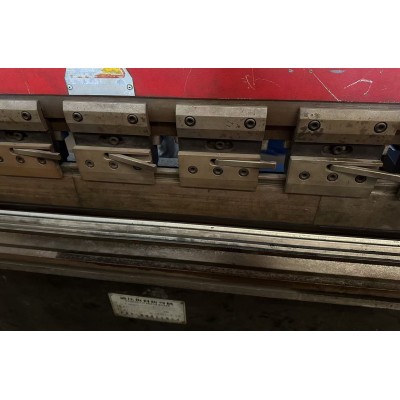

上模：分段式快速夹具，可拆分组合

下模：标准多V槽通用下模（V6/V8/V10/V12）

机身材质：整体铸钢焊接机身，回火去应力

操作方式：脚踏开关+面板按键双控制，带急停安全按钮

三、附加配套属性

1. 标配配件：分段折弯模具、脚踏控制器、操作说明书、液压压力表

2. 安全配置：机身安全防护栏、急停按钮、过载液压泄压保护

3. 适用行业：不锈钢加工、机柜钣金、五金制品、门窗钣金、货架加工

4. 设备优势：扭轴同步折弯精度稳定，E21系统操作简单，液压驱动折弯力度充足，2米加工幅面适配中小型钣金件
