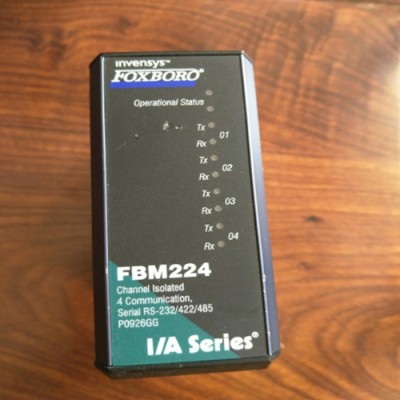

FBM224和Modbus从站设备之间的通讯通过四端口的端子附件。每个用于RS-422或RS-485接线的端口是密集型的端子，每个端口都有一个DIP开关以选择总线终端电阻。对于RS-232接线，端子附件TA具有一个标准DB-25芯公插头,每个端口有24 个DIP开关条，可以用于任何RS-232配置（例如连接到至发送或请求至发送）。
WINOOWs和Solaris两种版本的组态器用以设置FBM224通讯端口和从站组态文件。端口组态器可以方便地对每个端口设置通讯参数（例如通讯接口标准、波特率、奇偶校验）。设备处理组态器可以方便地对从站设备文件设置处理规范（例如扫描速率、功能代码、传输数据的启动地址和在一个传输周期中传输的数据的总数）。每个Modbus设备可以多达64个单独的处理任务。在组态过程中，选择的参数和可选项自动地检查。
FBM224可以访问多达64个设备以读写数据。
