程序执行阶段。在执行用户程序过程中，PLC按照梯形图程序扫描原则，一般来说，PLC按从左至右、从上到下的步骤逐个执行程序。但遇到程序跳转指令，则根据跳转条件是否满足来决定程序跳转地址。程序执行过程中，当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”对应输入端子状态，从输出映像寄存器“读入”对应元件（“软继电器”）的当前状态。然后进行相应的运算，运算结果再存入输出映像寄存器中。对输出映像寄存器来说，每一个元件（“软继电器”）的状态会随着程序执行过程而变化。

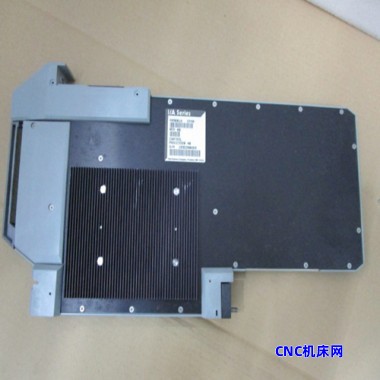

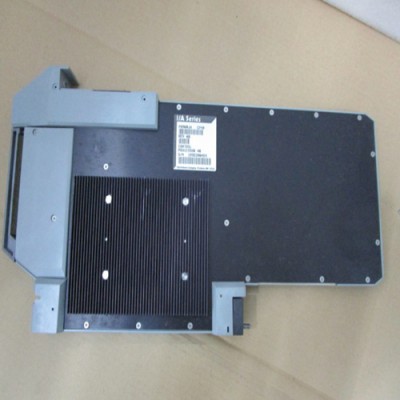

ZCP270 P0926CP福克斯波罗控制器
