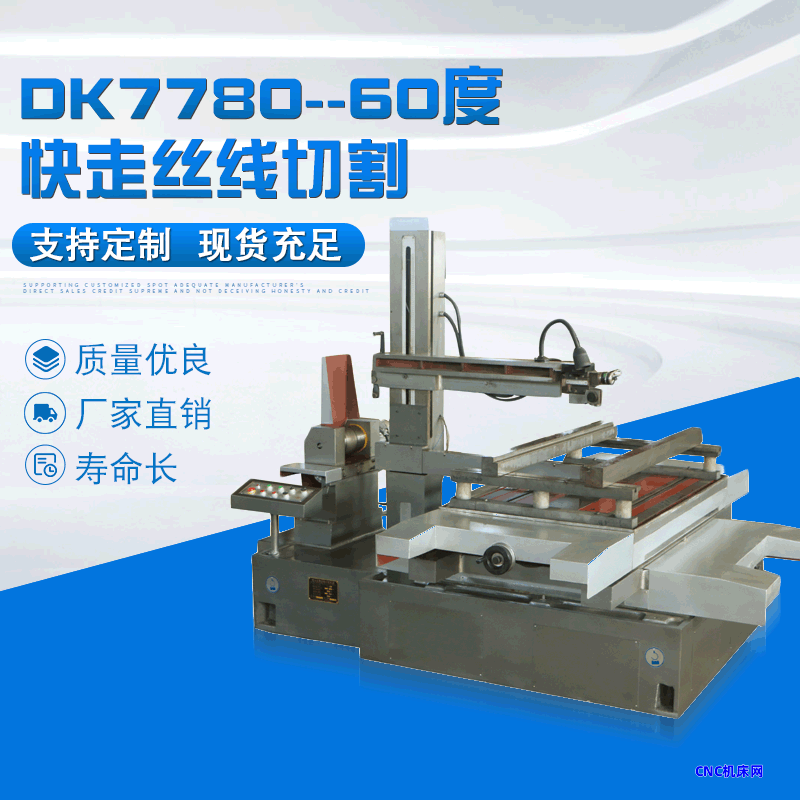

DK7780±60°型快走丝线切割机床参数
一、 设备名称及型号:快走丝线切割机床.DK7780±60°一台
二、 生产厂家:泰州市哈斯玛格机电科技有限公司
三、 机床的型号规格及性能特点：
1．机床的型号、规格及参数：
a. 机床的型号：DK7780
b.工作台面行程1000mm×800mm
c. 切割工件最大厚度：不小于800mm
e.最大切割速度：正常加工100-120mm2/min（特定条件下≥160平方毫米/min）
f.最大切割电流：6A；
g.粗糙度：Ra≤2.5微米（直线）；
h. 加工精度 ≦ 0.015mm按GB/77926-2005标准 （直线）；
i.机床最大消耗功率：3kw；
j.电极丝直径：Φ0.12～Φ0.20mm；
k. 走丝速度：变频调速，11.6—5.8/m/sec
L．整机重量：3.4t
m．驱动方式：步进驱动
n.电源：3N380V50HZ
p. 锥度：±60°/80mm（工件）
2．规格参数：
(A) 工作台：
工作台尺寸：1350mm×980mm
工作台带T型槽；
工作台承载：2000
(B) 行程：
X轴：800
Y轴：1000
Z轴：800
(C) 辅助行程：
U轴：350mm；
V轴：350mm；
(D)丝杠、导轨：
丝杠：精密滚珠丝杠；
导轨：精密V形平形滚珠导轨；
四、机床的最大特点说明
电柜采用变频器智能控制,实现了无触点柔性换向,多级运丝速度,手动可调便于上丝.电器与机床分离的设计,机床内只有如:电机,转向开关,断丝保护开关.可以减少电器的故障率。机械部分采用摇摆结构，上下工作台差动，保证精度。升降采用减速电机电动升降。
五、整机配备
1、 电脑HL编控一体台式控制柜一台；
2 水箱1只；
2、 水泵电机1只；
3、 进出水管3根；
4、 摇手柄1只；
5、 压板加长螺杆2付；
6、 操作手册各1份。
7、 紧丝轮1只；
8、 底脚调节螺钉；
9、 底脚调节螺母；
10、夹具1套；
11、防水罩1套。
