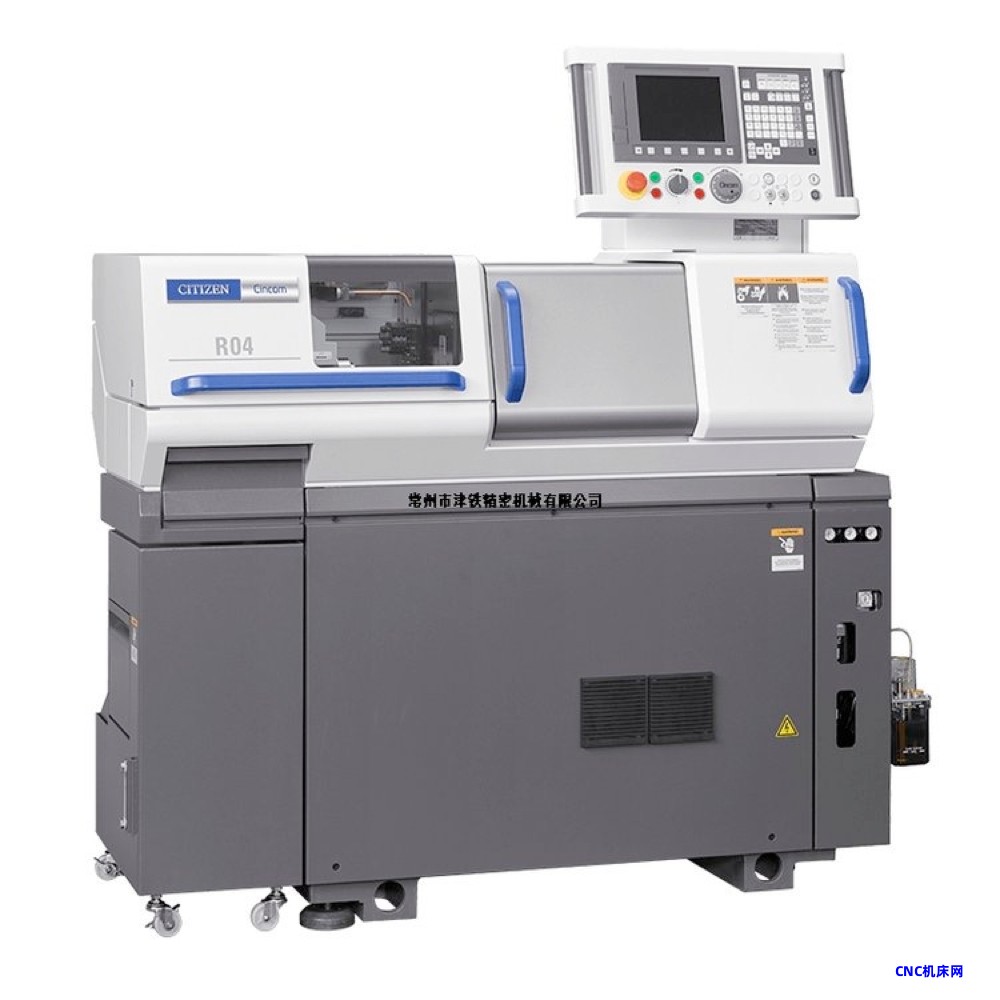

西铁城走芯机 主轴箱移动型CNC自动车床Cincom R01/04
针对超小径精密部件的加工 Cincom给出的答案就在这里
以手表部件、探针、连接器插头为代表，对超小径精密部件的加工来说，“最合适的车床”是什么样的？“真正的好用”指的是什么？
我们对机械构造重新展开全面评估，以寻求答案。
通过刀具台与导套安装部分的一体化、电机输出的化和采用油冷冷却方式，尝试抑制机械整体的热位移
通过相比旧型号机床25%左右的小型化程度实现了主轴的大幅度轻量化。通过低振动与敏捷的加减速实现了20,000mn-1的常用转数
通过各种部件的小型化和配置的变更，省去了机床主体纵深535mm的空间。由此，在工厂内的狭小空间内也能摆放机床
产品规格产品一览
| 型号 | R01II | R01VI | R04II | R04VI | |
|---|---|---|---|---|---|
| 加工直径 | ?1mm | ?4mm | |||
| 加工長 | 固定型导套机型 | 20mm | 40mm | ||
| 旋转式导套机型 | 20mm | 30mm | |||
| 正面钻孔直径 | ?3mm | ||||
| 正面攻丝直径(攻丝，板牙) | M3 | ||||
| 主轴贯通孔直径 | ?10mm | ||||
| 主轴旋转速度 | Max.20,000min-1 | ||||
| 排刀旋转刀具钻孔直径 | ?2mm | ||||
| 排刀旋转刀具攻丝直径 | M2 | ||||
| 排刀旋转刀具主轴旋转速度 | Max.8,000min-1 | ||||
| 背面主轴夹持直径 | - | ?1mm | - | ?4mm | |
| 背面主轴工件伸出量 | - | 10mm | - | 10mm | |
| 背面加工钻孔直径 | - | ?3mm | - | ?3mm | |
| 背轴攻丝直径 | - | M3 | - | M3 | |
| 背面主轴旋转速度 | - | Max.20,000min-1 | - | Max.20,000min-1 | |
| 刀具安装数量 | 13 | 17 | 13 | 17 | |
| 刀具尺寸 | 车刀 | □8mm | |||
| 刀具安装夹 | ?15.875mm | ||||
| 快速进给速度 | 全軸 | 30m/min | |||
| 电机 | 主轴驱动用 | 0.5/0.75kW | |||
| 刀具主轴驱动用 | 0.1kW | ||||
| 背面主轴驱动用 | - | 0.5/0.75kW | - | 0.5/0.75kW | |
