大连第二机床厂 CW6180C×3000 卧式车床

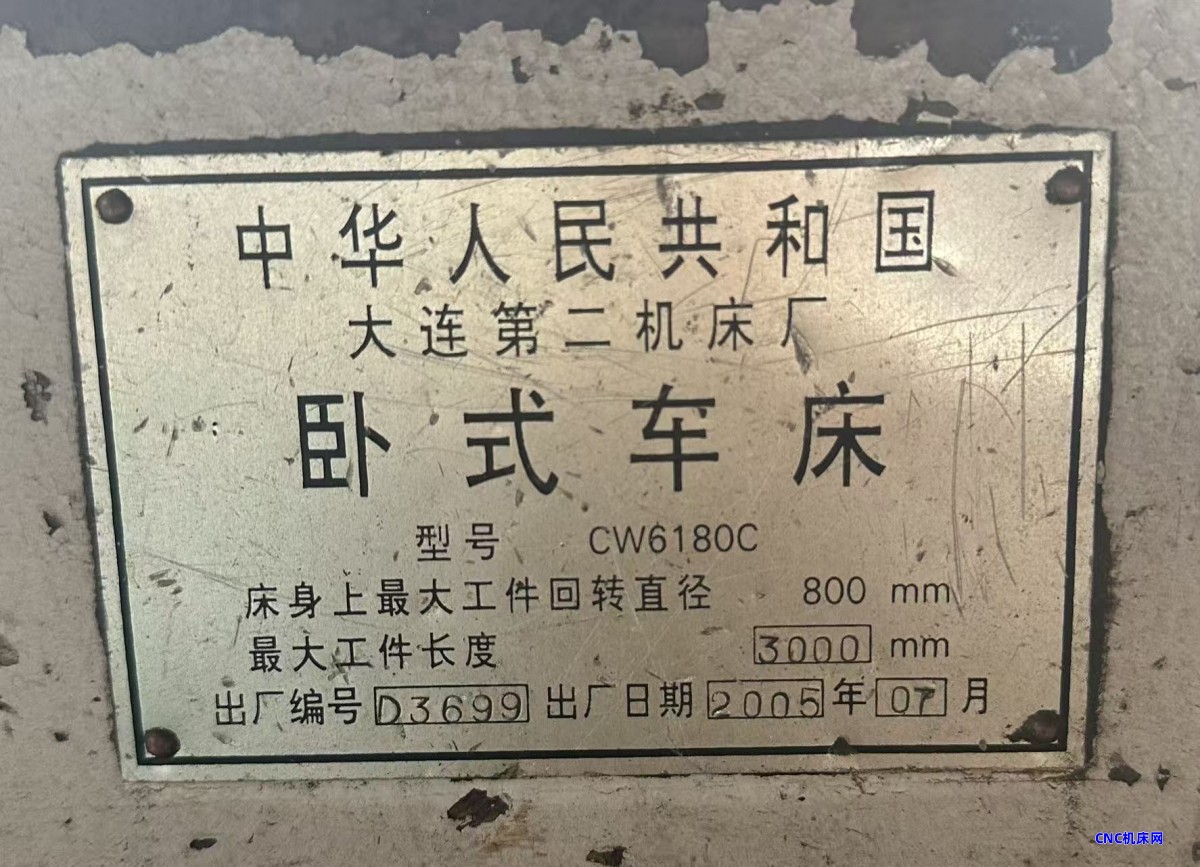

一、基础铭牌参数

1. 型号：CW6180C

2. 生产厂家：大连第二机床厂

3. 出厂年份：2005年7月

4. 机床类型：普通重型卧式车床

5. 整机布局：卧式硬轨普车

二、核心加工规格

1. 床身上最汏回转直径：800mm

2. 最汏工件加工长度：3000mm（3米）

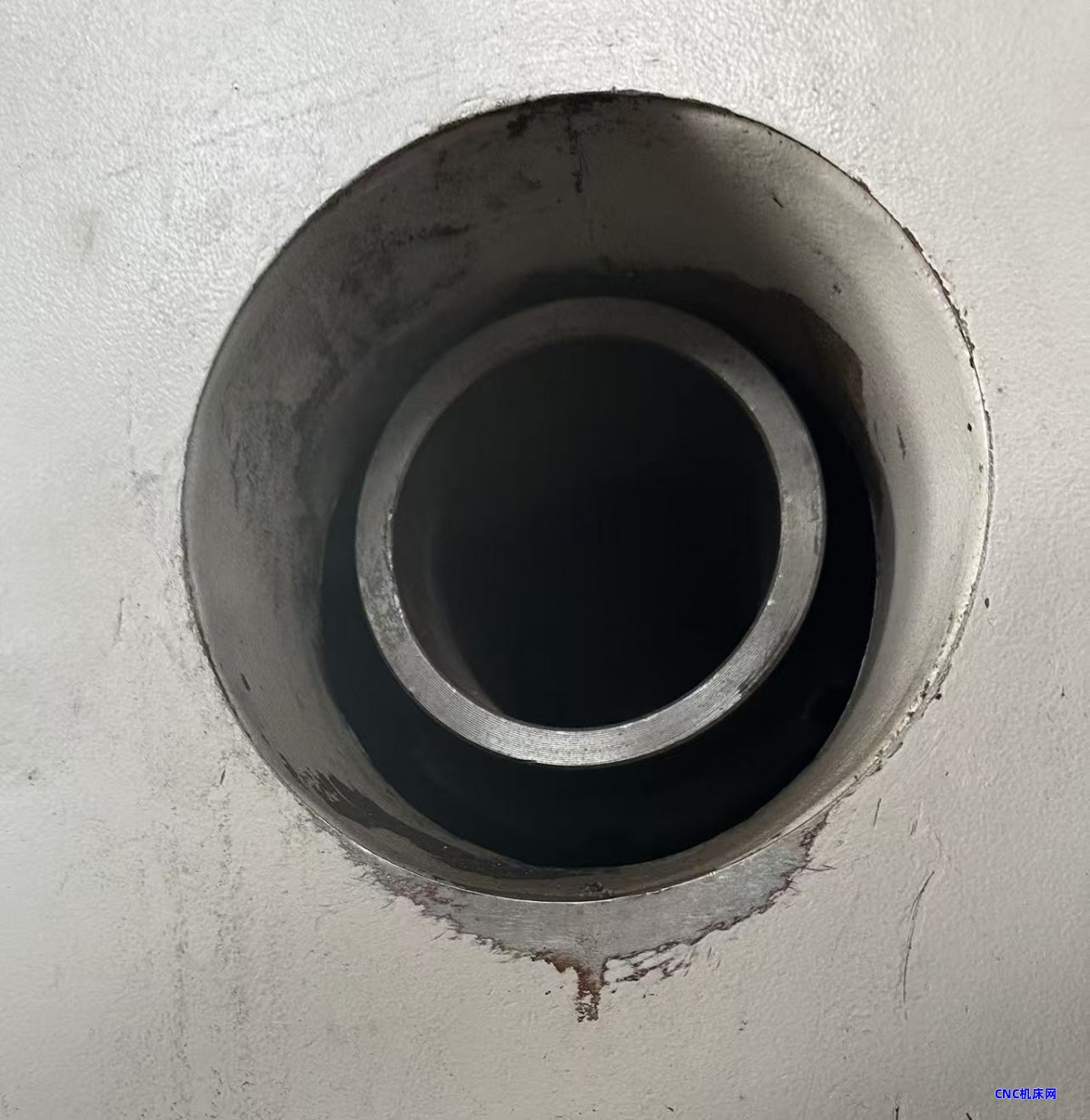

3. 主轴通孔直径：105mm

4. 卡盘规格：630mm四爪单动卡盘

5. 马鞍回转直径：无马鞍，整体床身

三、主轴系统参数

1. 主轴转速范围：10~1000r/min，多档位机械变速

2. 主轴传动：齿轮机械变速，主电机驱动

3. 主轴端部连接：标准法兰连接，适配630卡盘

4. 最镐主轴转速：1000r/min

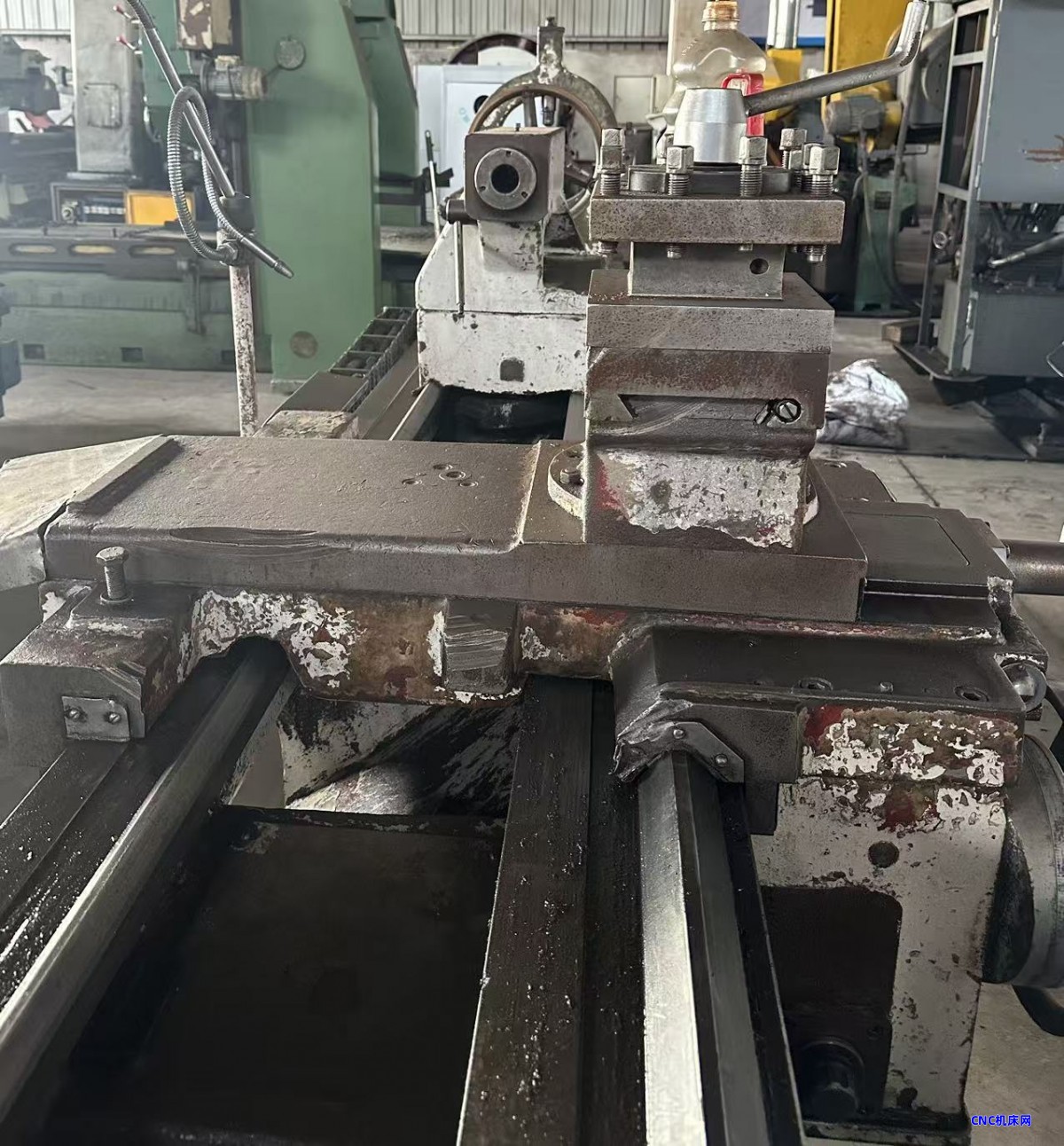

四、床身与导轨

1. 导轨类型：整体铸造硬轨，矩形重型导轨

2. 床身结构：加厚铸铁床身，双层加强筋，刚性强

3. 齿条进给：精密进给齿条，手动光杆/丝杆进给

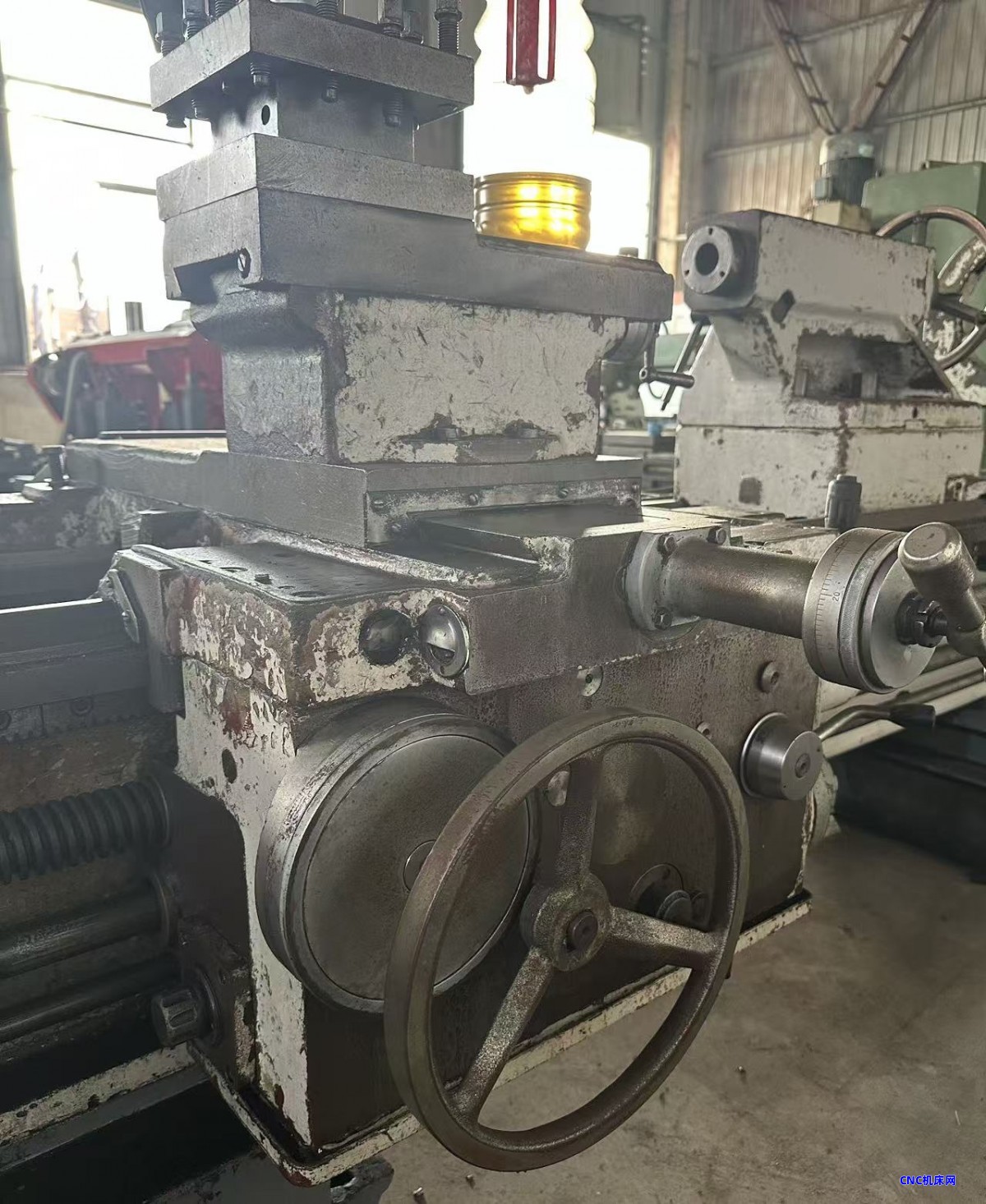

五、刀架参数

1. 刀架形式：普通四方手动刀架

2. 刀位数量：4工位

3. 最汏车刀截面：40×40mm

六、尾座参数

1. 尾座套筒锥度：莫氏6号

2. 套筒行程：280mm

3. 尾座可整体移动，适配3米长工件

七、进给与螺纹

1. 进给方式：光杆走刀、丝杆车螺纹

2. 可加工公制、英制、模数、径节螺纹

3. 纵向/横向多级手动进给量可调

八、动力电机

1. 主电机功率：11kW三相异步电机

2. 冷却泵电机：0.125kW

九、整机外形与重量

1. 机床总长度：约4600mm

2. 整机净重：约8吨

3. 传动方式：电力+机械联合传动（电机提供动力，齿轮、丝杠机械传动）

4. 自动化程度：普通手动普通车床，无数控系统

十、配套标配

630mm四爪卡盘、中心架、跟刀架、冷却系统、全套操作手柄、润滑系统
