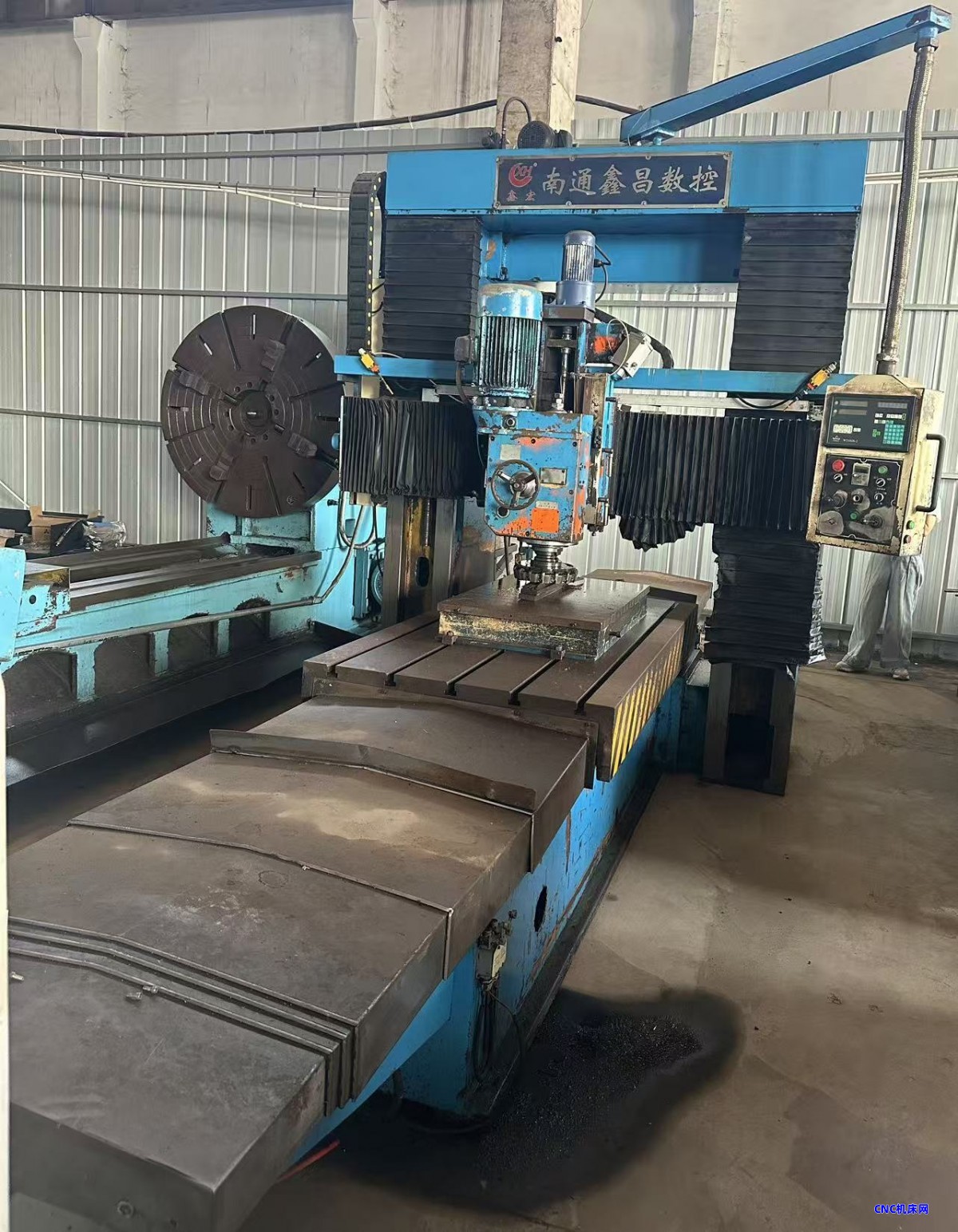

南通鑫昌XH-X2012龙门铣床

一、基础档案属性

1. 品牌：南通鑫昌数控（鑫宏 THINHON）

2. 设备型号：XH-X2012 龙门铣床

3. 生产厂家：南通鑫昌数控机床制造有限公司

4. 设备类型：定梁数显龙门铣床

5. 出厂日期：2011年4月

6. 出厂编号：1104772

7. 设备成色：二手机床，床身、导轨完好，整机铸造厚重刚性足

8. 控制形式：数显（数显系统，手动进给+坐标数显，非全自动数控）

9. 自动化程度：半自动数显龙门铣

10. 传动方式：电机+机械联合传动，搭配液压锁紧机构

二、核心加工行程参数

1. 最汏铣削长度（X轴行程）：2000mm

2. 最汏铣削宽度（Y轴行程）：1200mm

3. 最汏工件高度（Z轴行程）：1000mm

4. 工作台规格：加长重型矩形工作台，T型槽布局，承载能力强

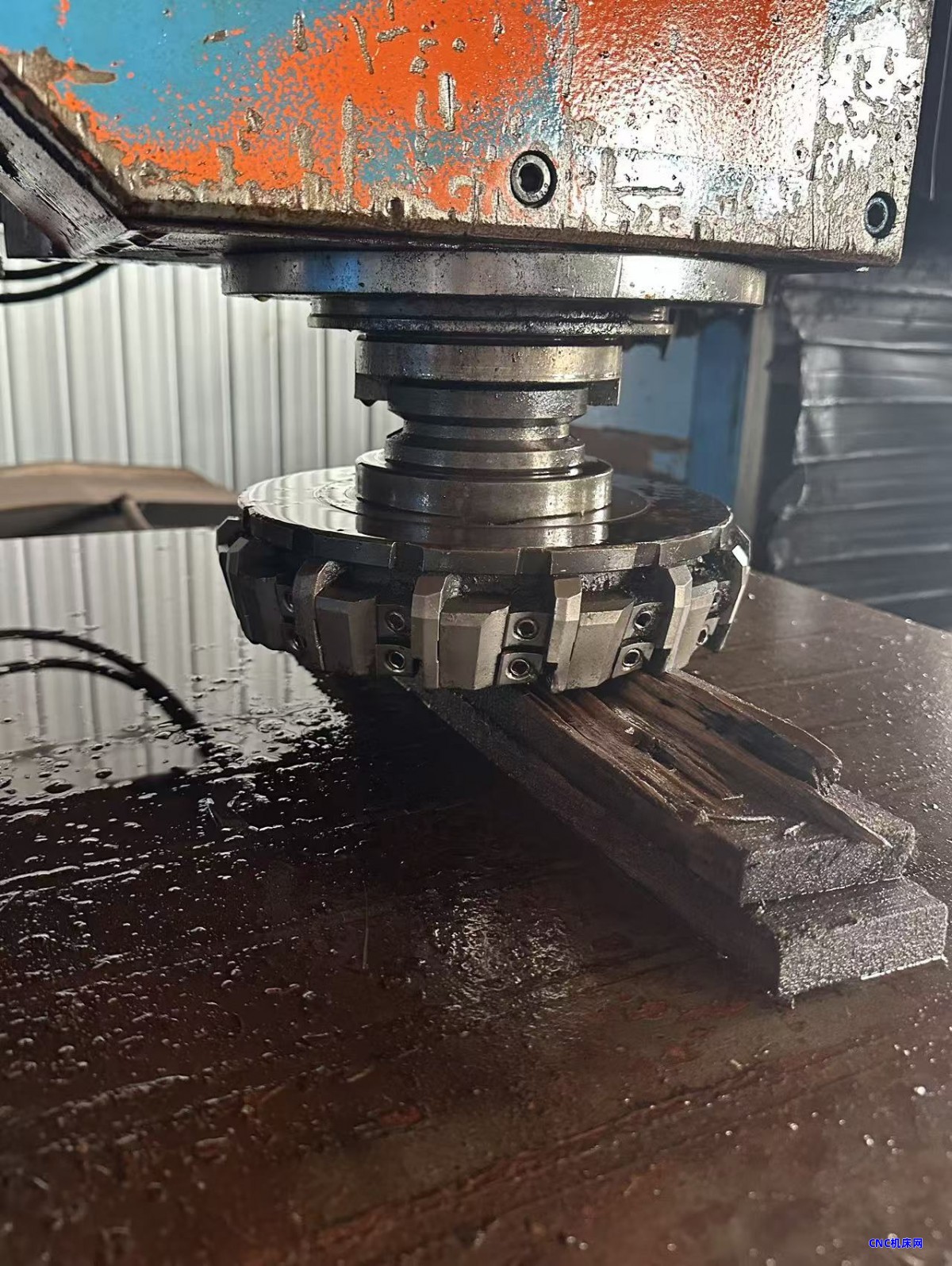

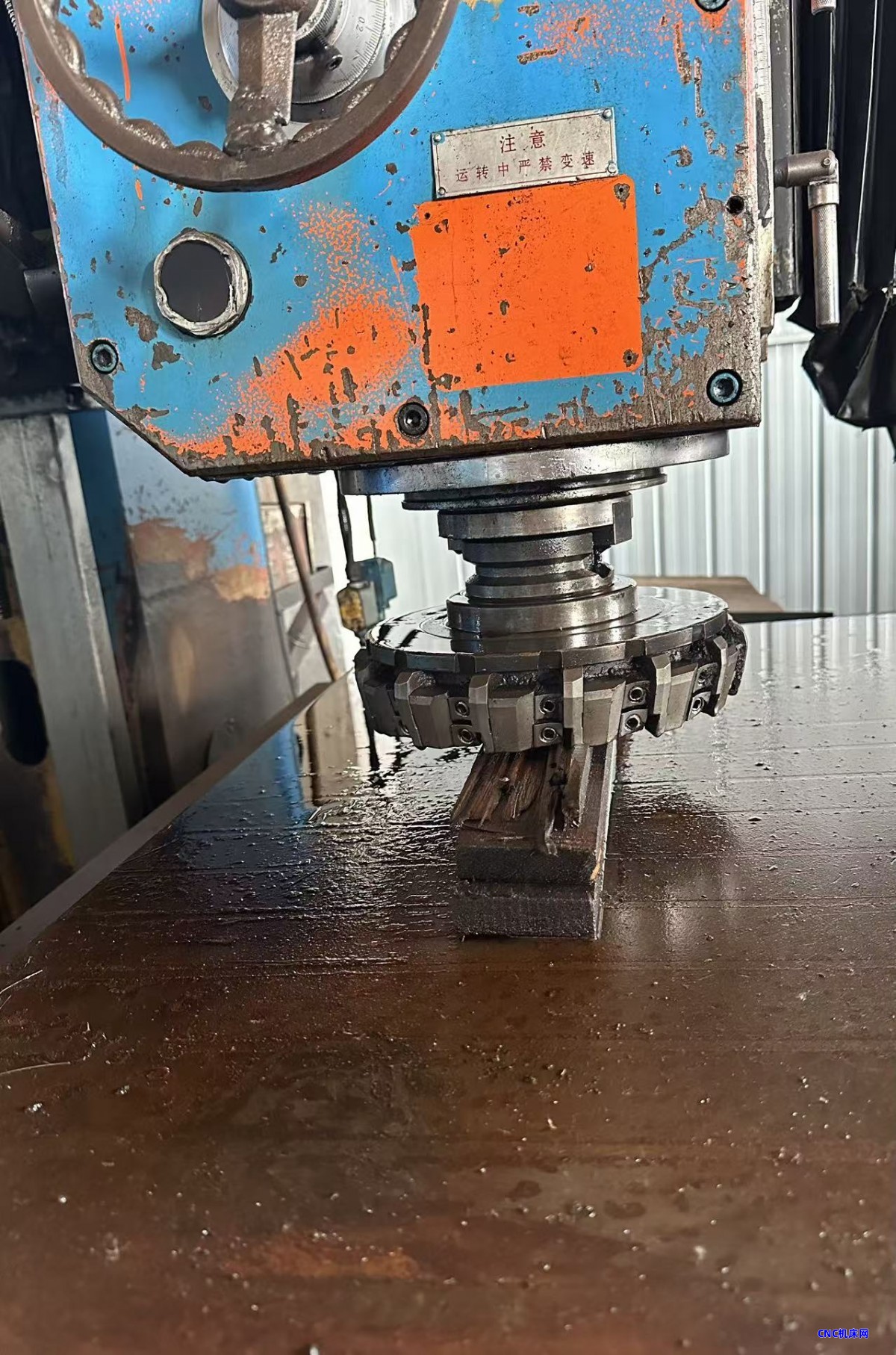

5. 标配铣刀盘：重型端面铣刀盘，可装配多片硬质合金刀片，适合平面粗精铣

三、主轴与动力属性

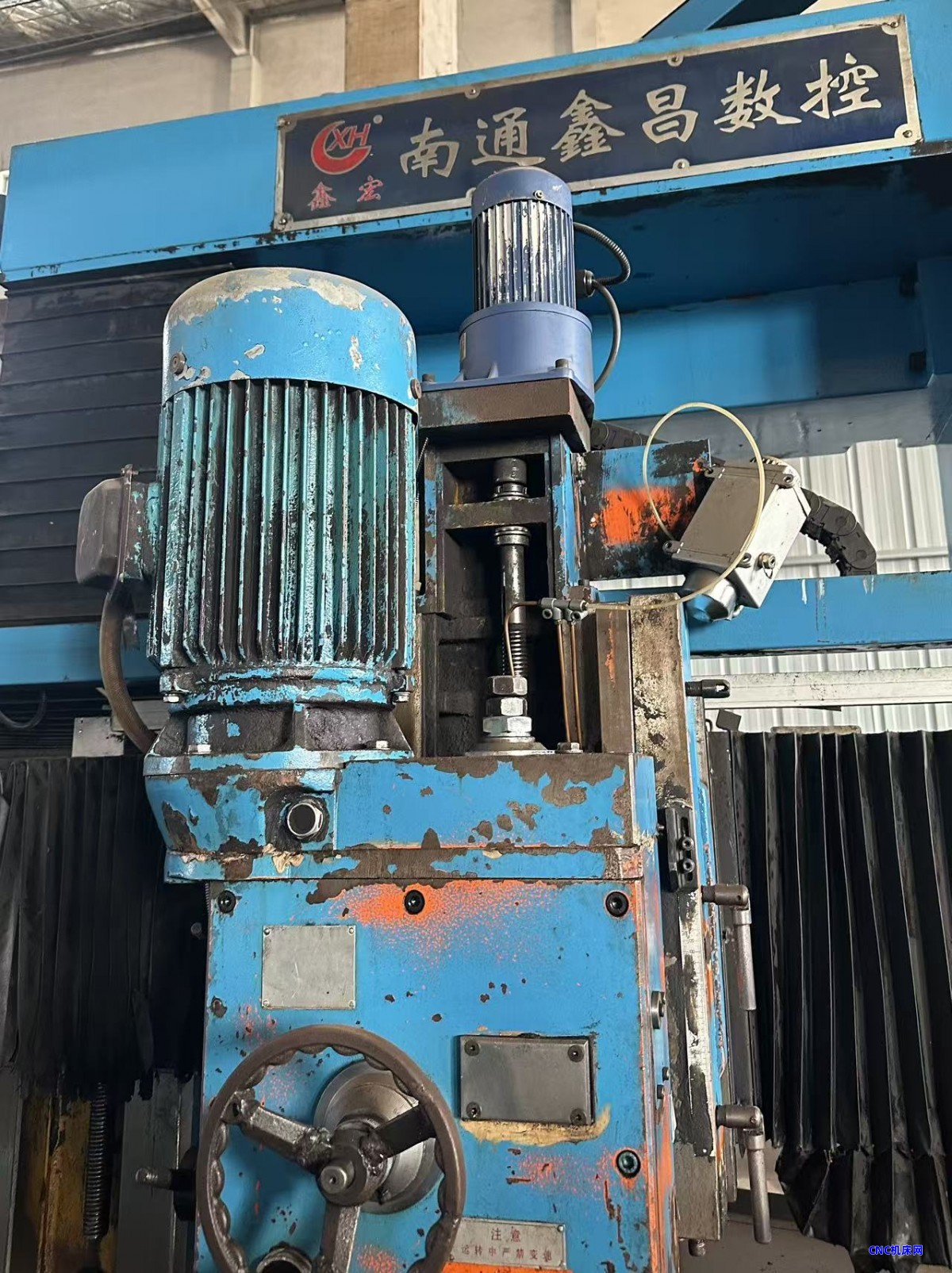

1. 主轴结构：齿轮式铣削主轴，大功率主电机驱动，扭矩大，重载切削稳定

2. 主轴传动：齿轮变速，运转中严禁变速，多档位转速可调

3. 电机配置：独立主轴主电机+Z轴升降伺服电机，双电机分离驱动

4. 叨柄连接：标准法兰盘端面铣连接结构，装夹大直径铣刀盘便捷

5. 主轴功能：可升降、手动微调，配备手轮璄准调节切削深度

四、机身结构属性

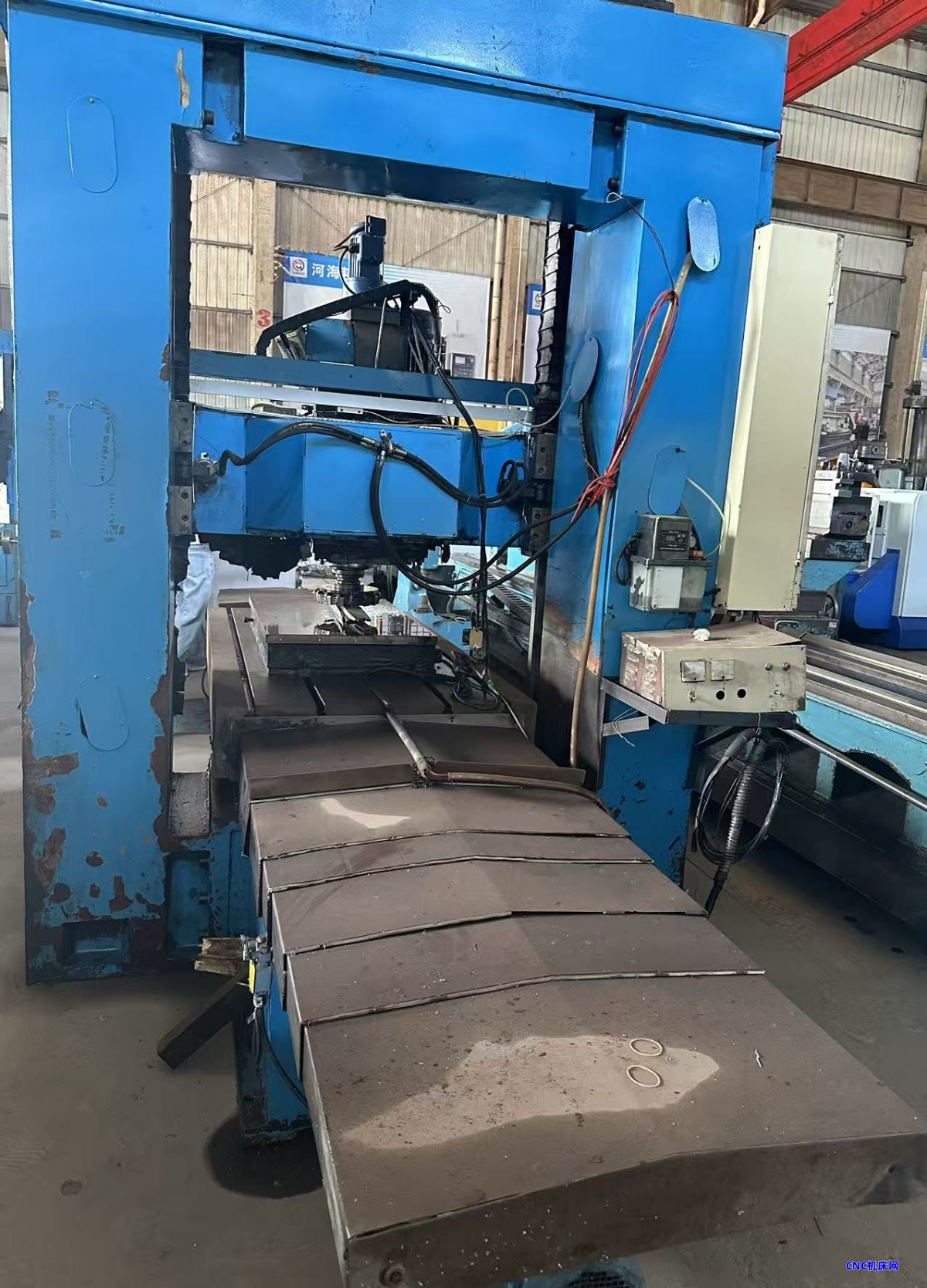

1. 龙门结构：固定龙门（定梁式），整体铸件龙门框架，不易变形

2. 导轨类型：重型矩形硬轨，加宽加厚导轨，耐磨承载力高，磨损量小

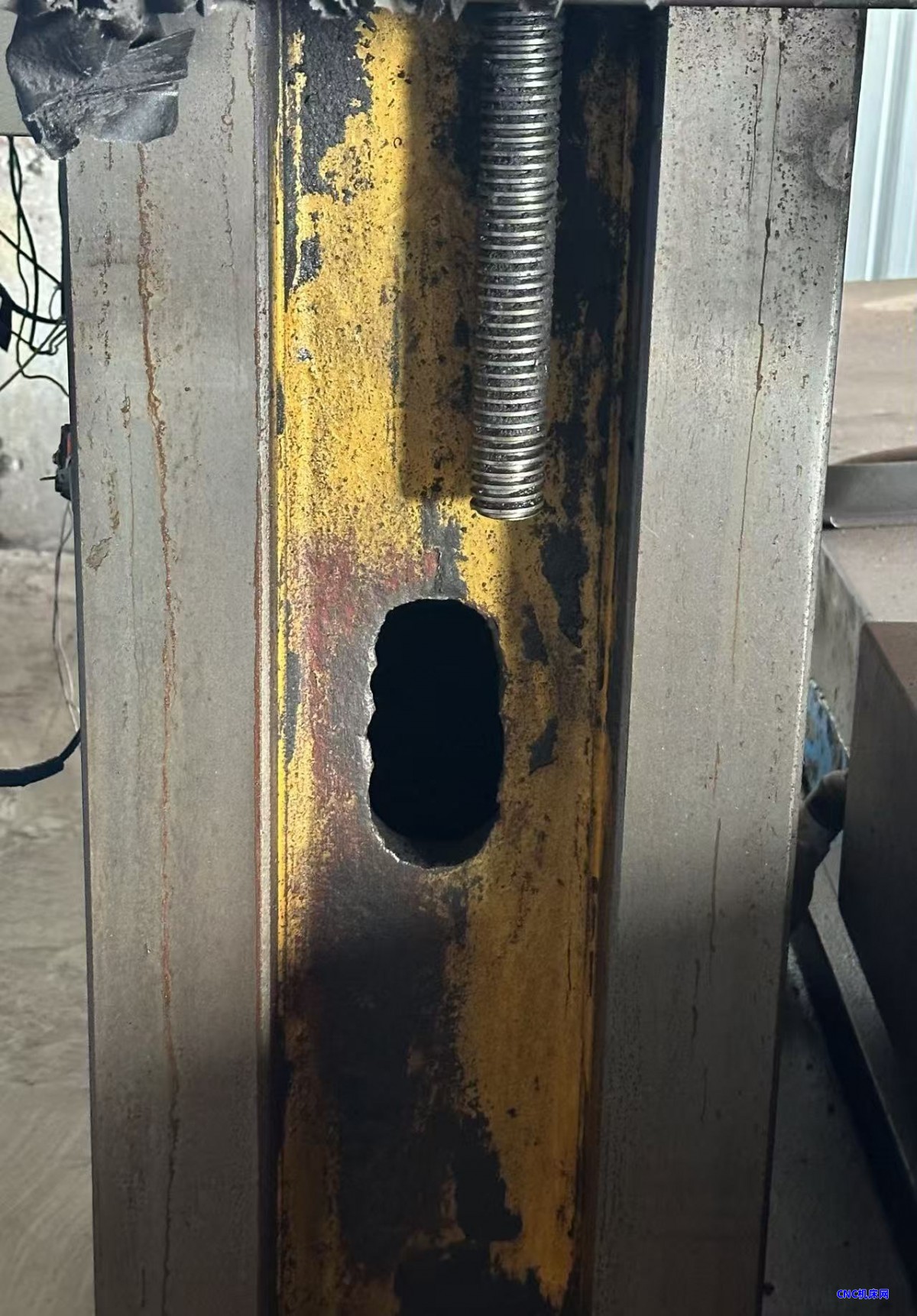

3. 丝杠结构：X/Y/Z三轴梯形丝杠传动，带液压锁紧装置，加工无窜动

4. 防护配置：三轴风琴式防尘防护罩，有效防护铁屑、切削液侵蚀导轨丝杠

5. 整机材质：全铸件床身、龙门立柱、滑枕，时效去应力处理，长期加工精度稳定

五、数显与操控属性

1. 数显系统：Rational WE6800-2 两轴数显表，X/Y坐标璄准读数，支持公英制切换、分中、坐标清零、三角函数计算

2. 操作面板：独立悬挂操作站，集成急停按钮、主轴启停、液压泵开关、三轴手动操纵杆、升降控制旋钮

3. 液压系统：配套液压锁紧装置，龙门横梁、滑枕、工作台均可液压锁紧，定位牢固

4. 操控模式：手动摇杆进给+手轮微调，数显辅助定位，适合大件平面、台阶批量加工

六、电气配套属性

1. 供电类型：380V工业三相电

2. 电气布局：独立外置电气箱，线路规整，具备过载、急停安全保护

3. 冷却系统：外接切削液冷却接口，适配铣削冷却，降低刀具损耗

七、适用加工与行业属性

1. 加工工序：大型工件平面铣削、台阶面、开槽、端面粗精加工，可加工钢板、铸件、模具底板、机架

2. 适用行业：工程机械、模具加工、矿山设备、钢结构、机床底座、压力容器配件加工

3. 配套优势：行程大、承重强，重型龙门结构适合超长超宽大型板材一次性铣削成型
