一、基础档案属性

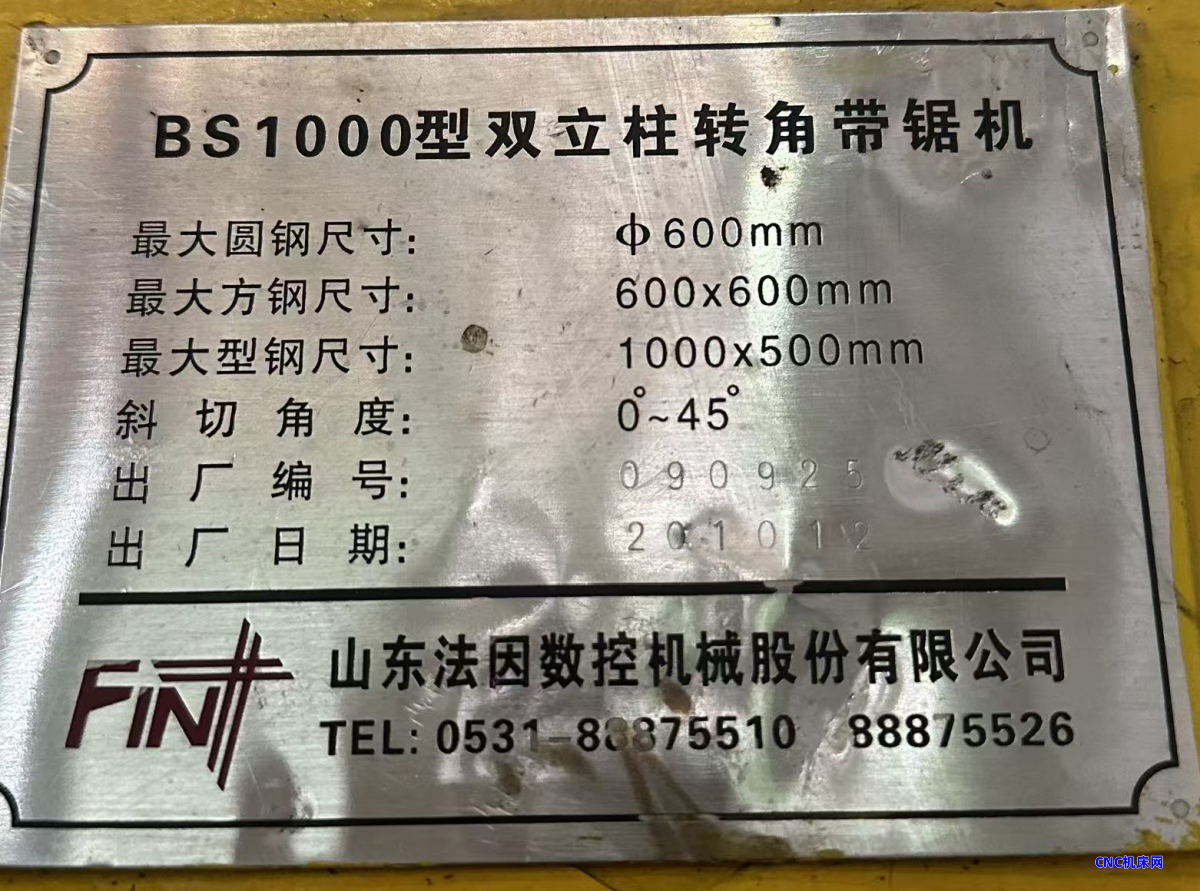

1. 设备型号：BS1000型双立柱转角带锯机

2. 品牌厂家：山东法因数控机械股份有限公司（FIN法因数控）

3. 出厂信息：出厂编号090925，出厂日期2010年12月

4. 设备分类：金属切削设备、钢结构专用数控转角带锯床

5. 整机结构：双龙门双立柱液压升降锯架、可0~45°转角锯切

6. 自动化程度：半自动数控（液压夹紧+手动转角+辊道送料）

7. 传动方式：联合传动（电机驱动锯条+液压进给夹紧+机械转角调节）

8. 精密等级：精密级，钢结构型材专用高精度锯切

9. 适用行业：钢结构建筑、工程机械、模具锻件、重型机械、桥梁制造

10. 加工对象：H型钢、工字钢、圆钢、方钢、厚壁矩形管、板材

二、核心锯切规格

1. 圆钢锯切尺寸：600mm

2. 方钢锯切尺寸：600×600mm

3. H型钢/大型钢尺寸：1000×500mm

4. 斜切转角范围：0°~45°任意角度斜切

5. 锯条规格：宽度54mm，厚度1.6mm，总长8500mm

6. 工作台形式：重型辊道输送工作台，前后进料出料辊道

7. T型槽/工作台：加厚钢板工作台，配套手动调节定位挡块

三、机身与结构

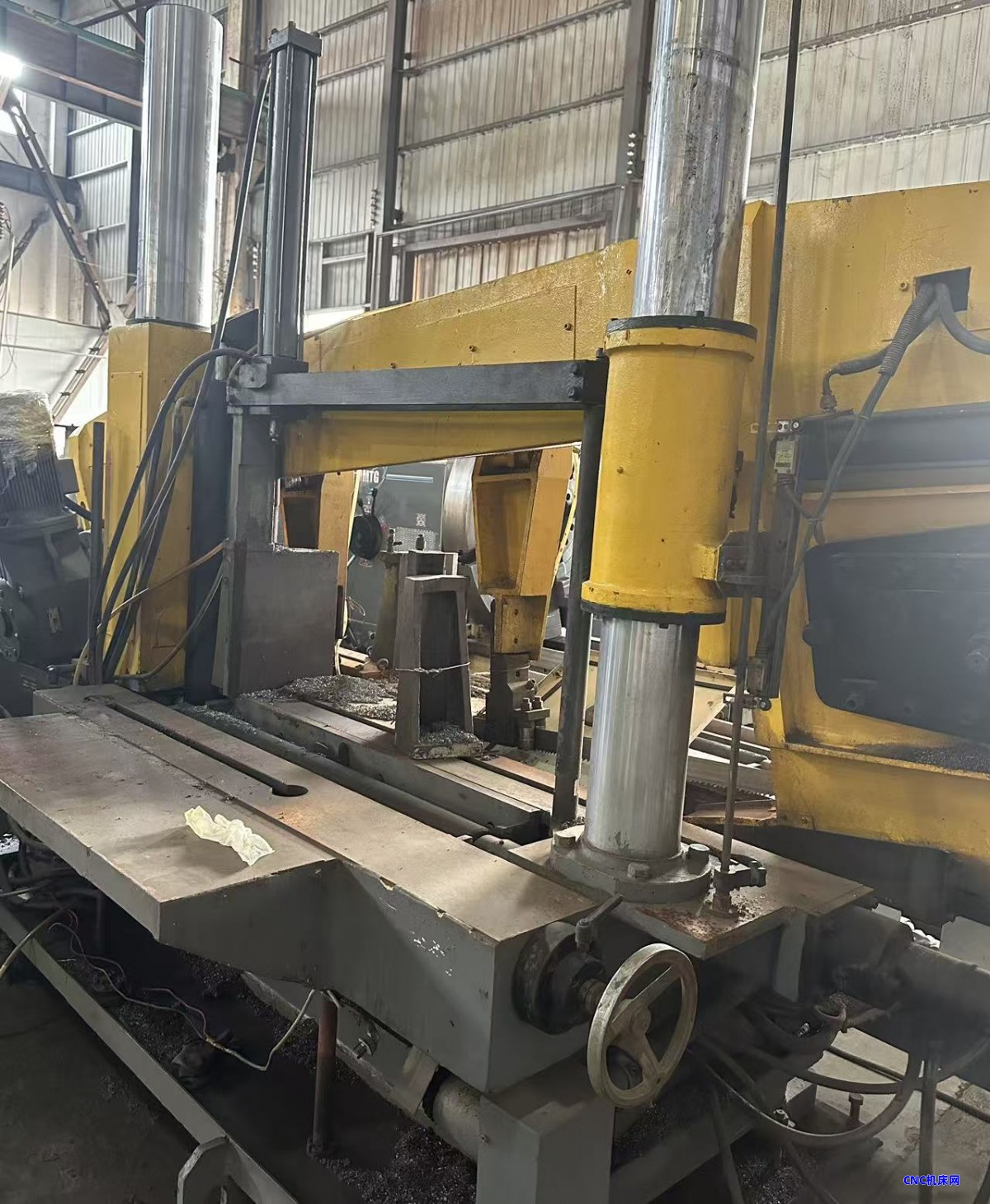

1. 立柱形式：双实心液压升降立柱，整体铸造锯架，刚性强抗震

2. 导轨类型：重型矩形硬轨，耐磨淬火处理

3. 夹紧方式：前后双工位液压同步夹紧，防型材松动

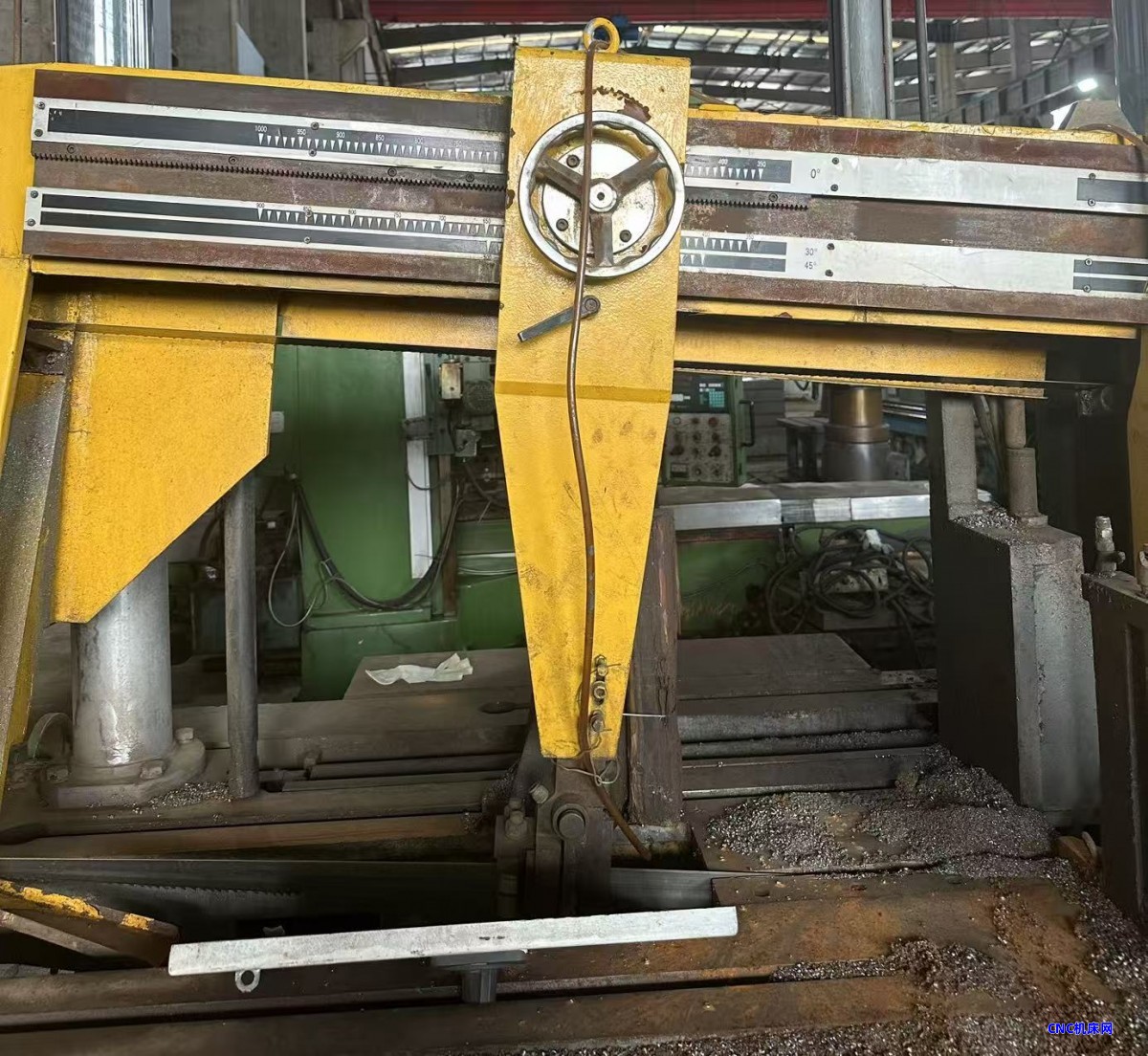

4. 转角机构：手动涡轮蜗杆转角，带角度刻度标尺，0/30/45°刻度标识

5. 安全配置：断电自锁防锯架下滑、机械防撞限位、急停按钮、安全警示标识

6. 辅助功能：激光对线定位装置、锯条前后微调机构、循环冷却切削液系统、一体式铁屑收集箱

四、动力与液压

1. 主锯切电机：三相异步驱动电机，皮带传动驱动锯轮

2. 液压系统：独立液压泵站，控制锯架升降、型材夹紧、进给调速

3. 进给控制：液压无级调速锯切进给，适配不同硬度钢材

4. 输送电机：辊道输送辅助电机，辅助型材进出料

五、操作与控制

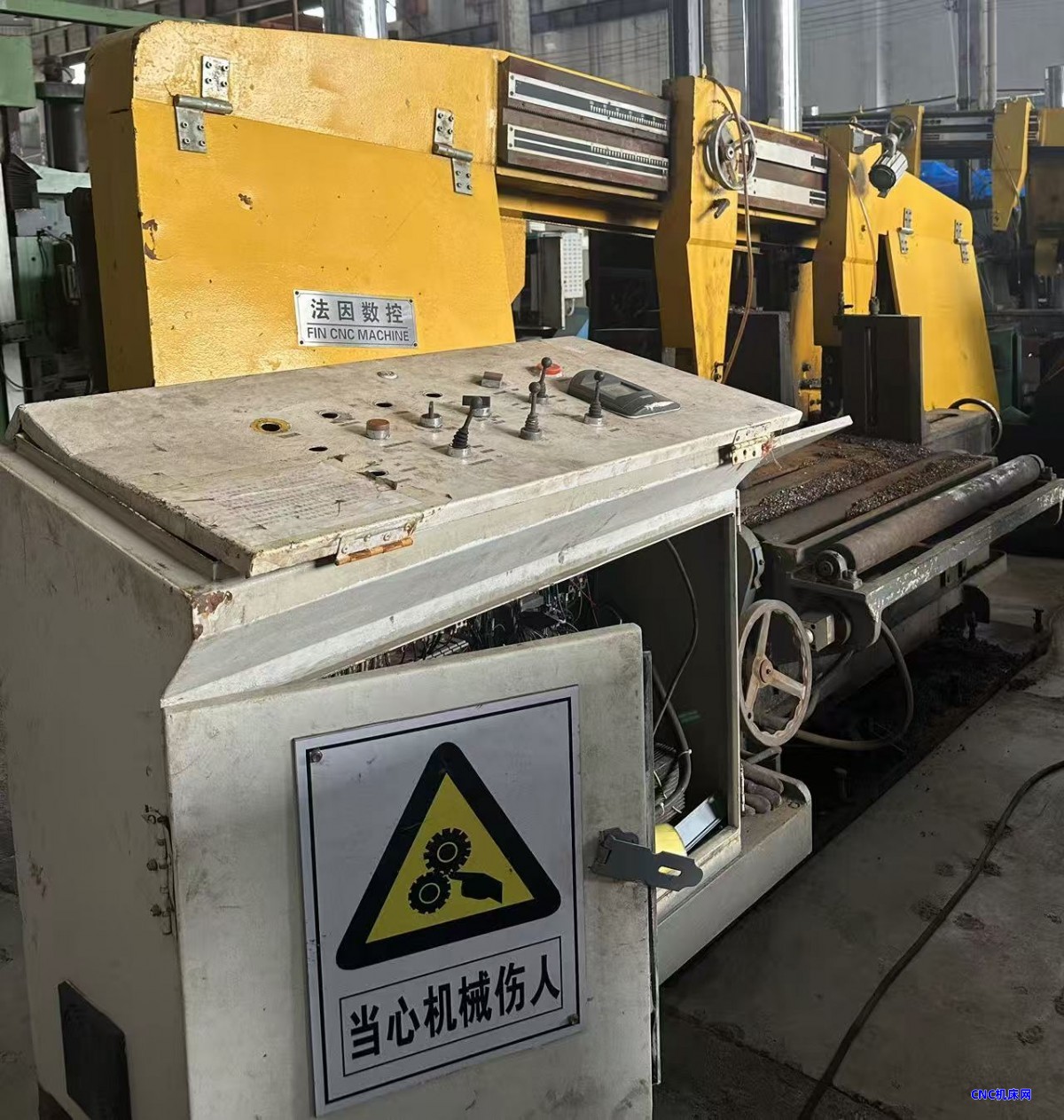

1. 操作面板：独立分体电控柜，多档位手动/自动切换旋钮、启停按钮、急停红色蘑菇头

2. 控制模式：手动单段锯切、半自动连续锯切两种模式

3. 调节部件：手轮式转角微调、进给调速手轮、定位挡块手动调节手轮

六、整机物理配套

1. 配套标配：进料辊道、出料辊道、液压夹紧油缸、冷却水箱、激光定位组件、全套操作手轮

2. 机身材质：整机厚重铸钢机身，抗切削震动，长期使用不变形

3. 整机用途：钢结构批量下料、型材端头坡口斜切、厚料实心钢锯断加工

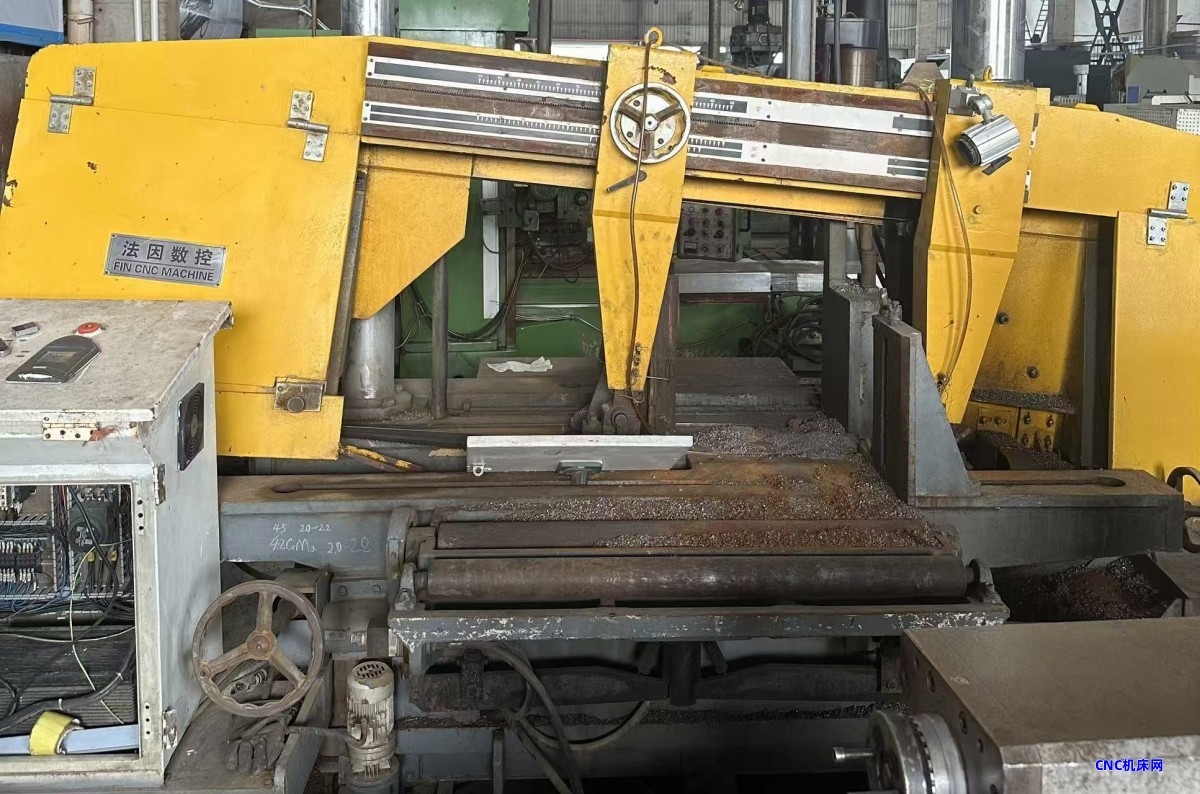

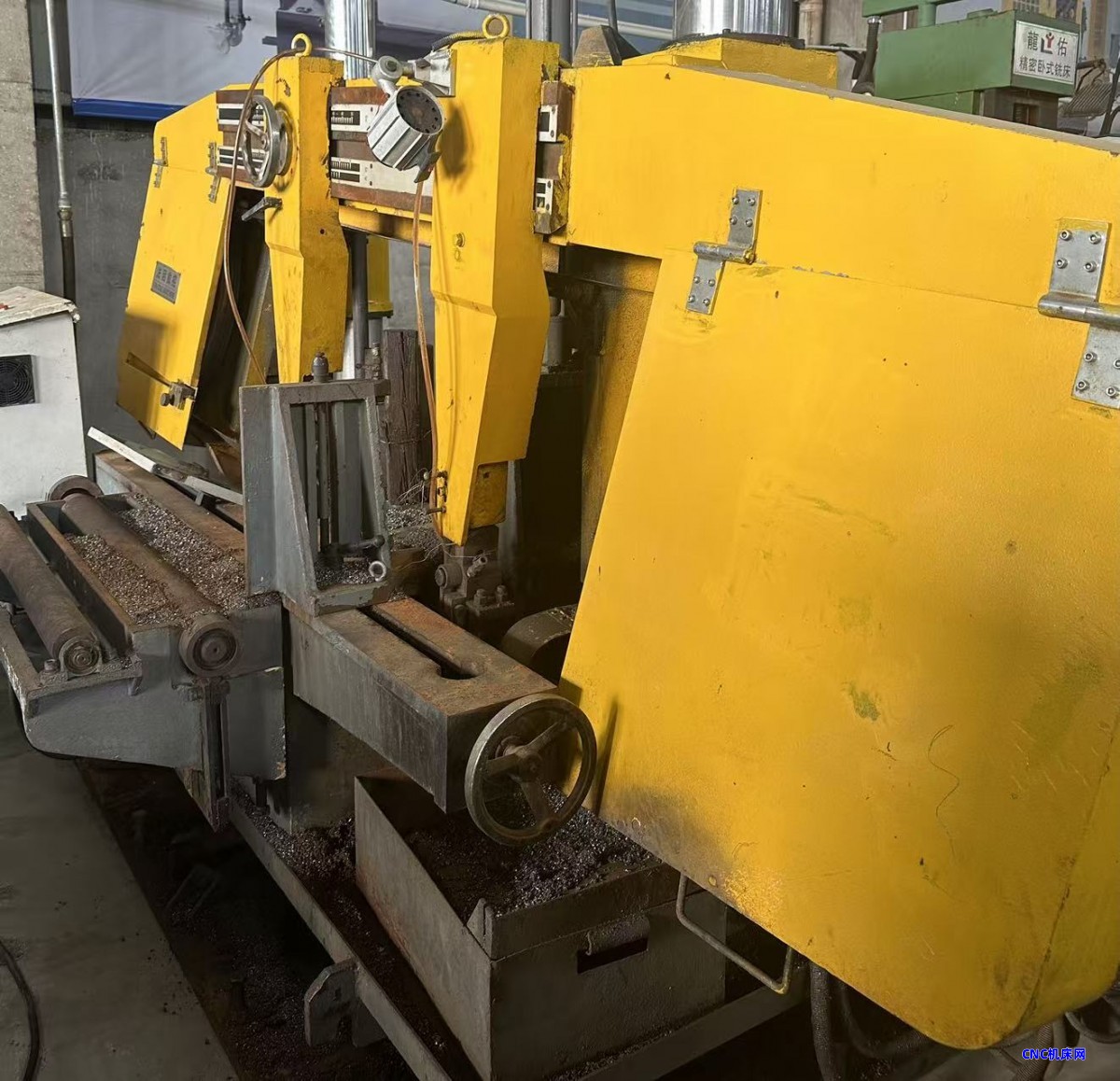

4. 设备现状属性（实拍机型）：二手设备，正常运行，全套辊道、电控系统完整
