一、基础铭牌信息

品牌：中捷

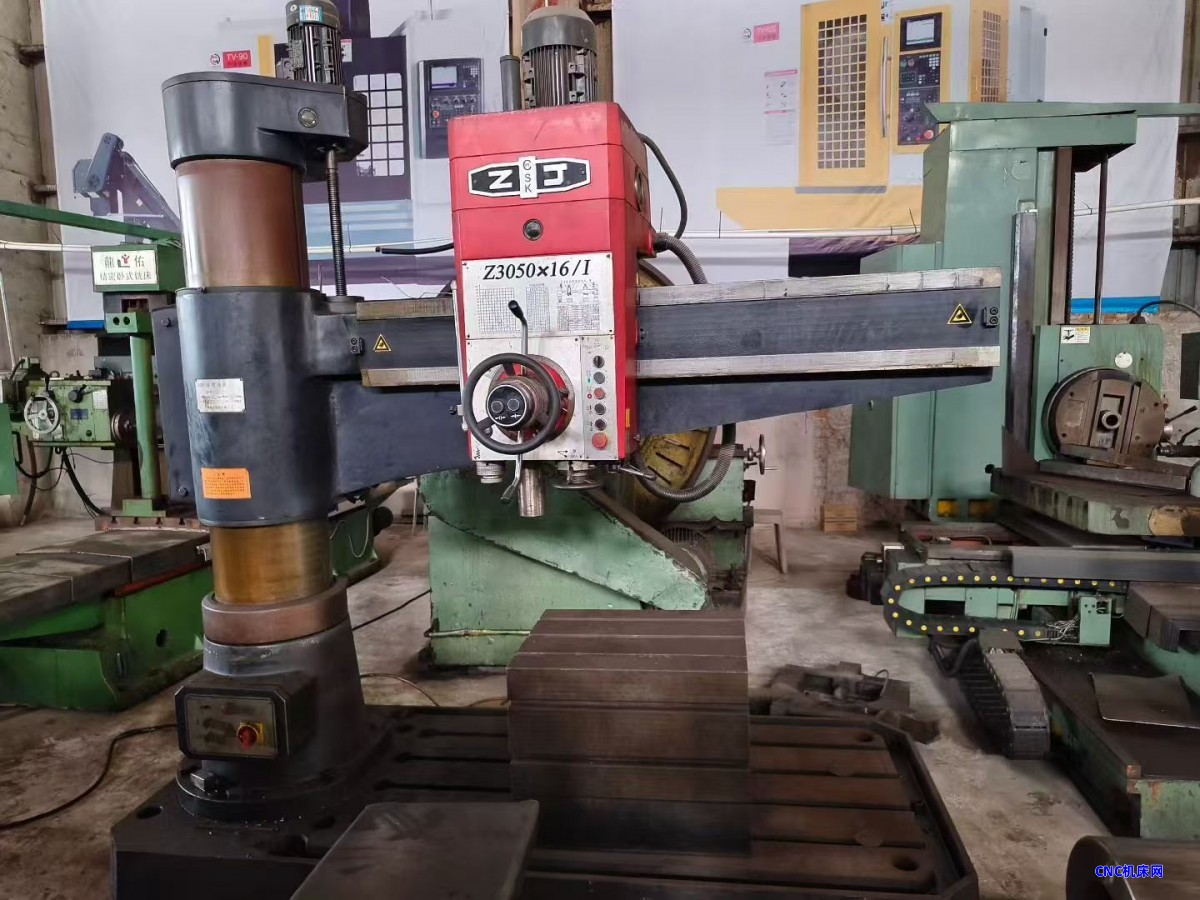

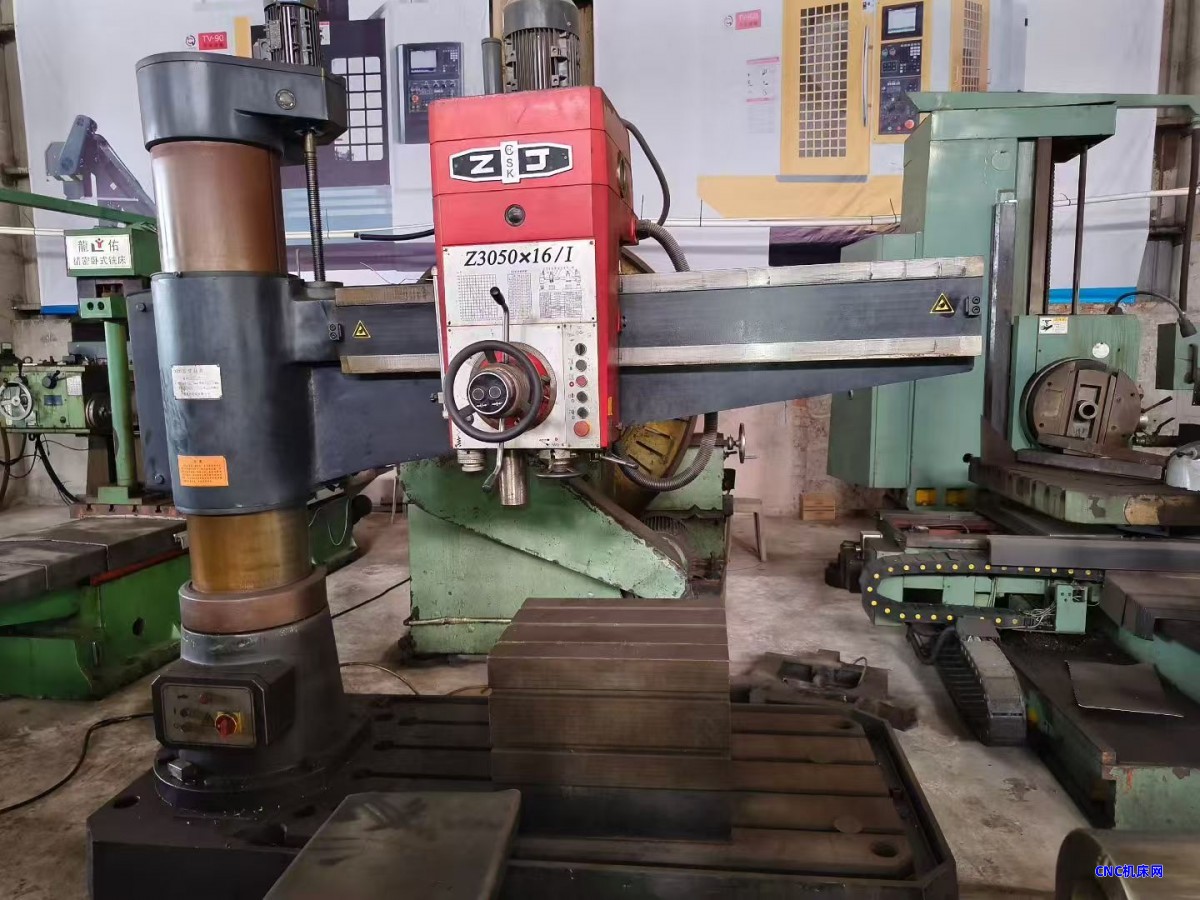

型号：Z3050×16/1

机型：液压摇臂钻床

出厂年份：2020年3月

生产厂家：中捷数控机床有限公司

二、核心加工参数

1. 钻孔直径：50mm（钢件标准钻孔）

2. 主轴进给抗力：16000N

3. 主轴许用扭矩：500N·m

4. 主轴行程：315mm

5. 摇臂有效跨距（摇臂伸出长度）：1600mm

6. 主轴锥孔：莫氏5号锥度

7. 主轴转速范围：25~2000r/min，16级变速

8. 进给量级数：16级进给调速

三、摇臂与升降参数

1. 摇臂升降行程：600mm

2. 摇臂回转角度：360°全域回转

3. 主轴箱沿摇臂移动行程：1250mm

4. 锁紧方式：液压锁紧（主轴箱、摇臂、立柱三重液压夹紧）

四、工作台与机身参数

1. 底座工作台T型槽：纵向、横向多条T型槽，可搭配方形/圆形加高垫板

2. 工件高度：不加垫板800mm，加垫板可加高适配大件

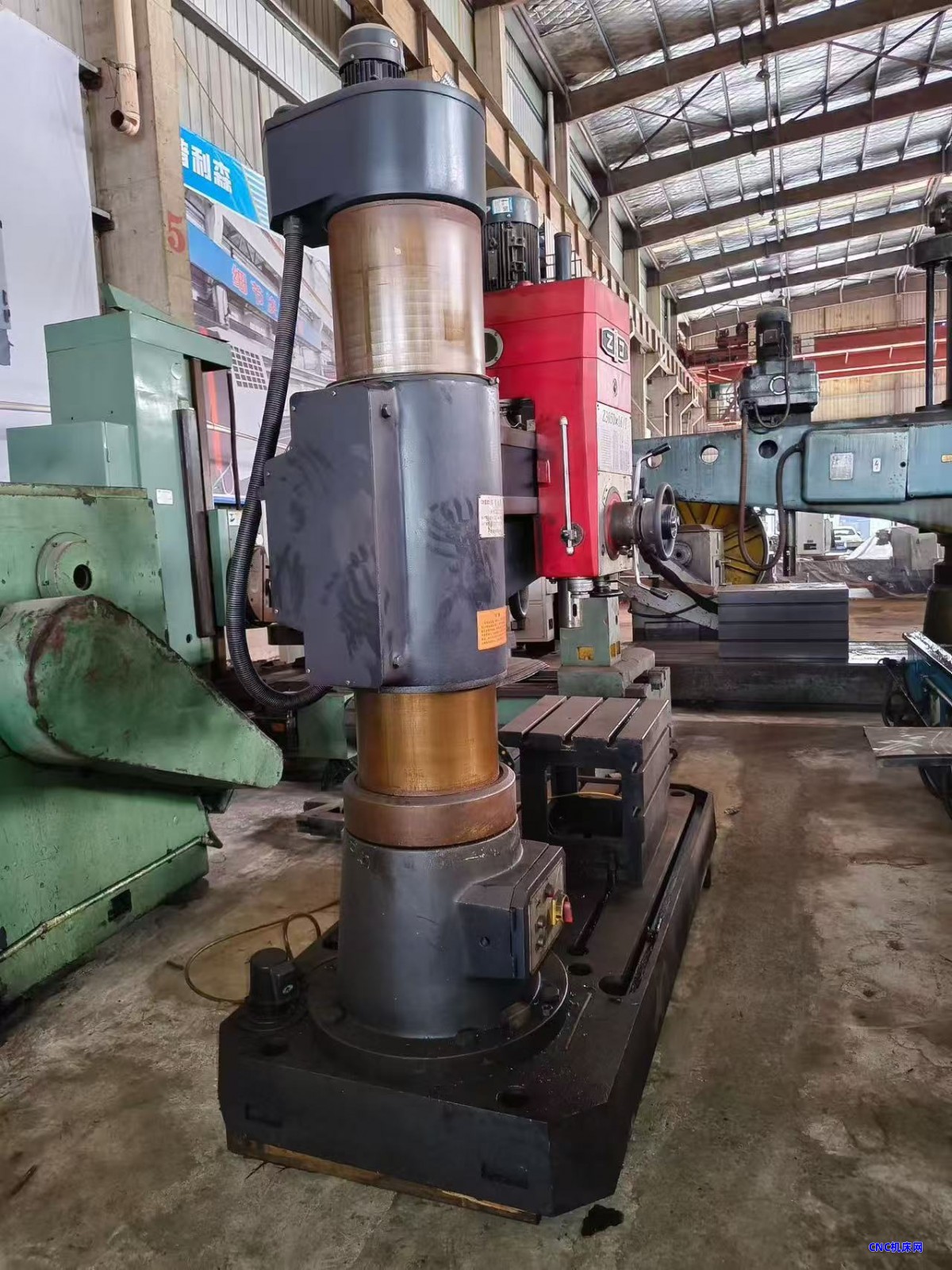

3. 立柱直径：270mm

4. 整机外形尺寸：2600×1050×2900mm

5. 整机净重：约4200kg

五、电机与电气配置

1. 主主轴电机：4KW

2. 摇臂升降电机：1.5KW

3. 液压泵电机：0.75KW

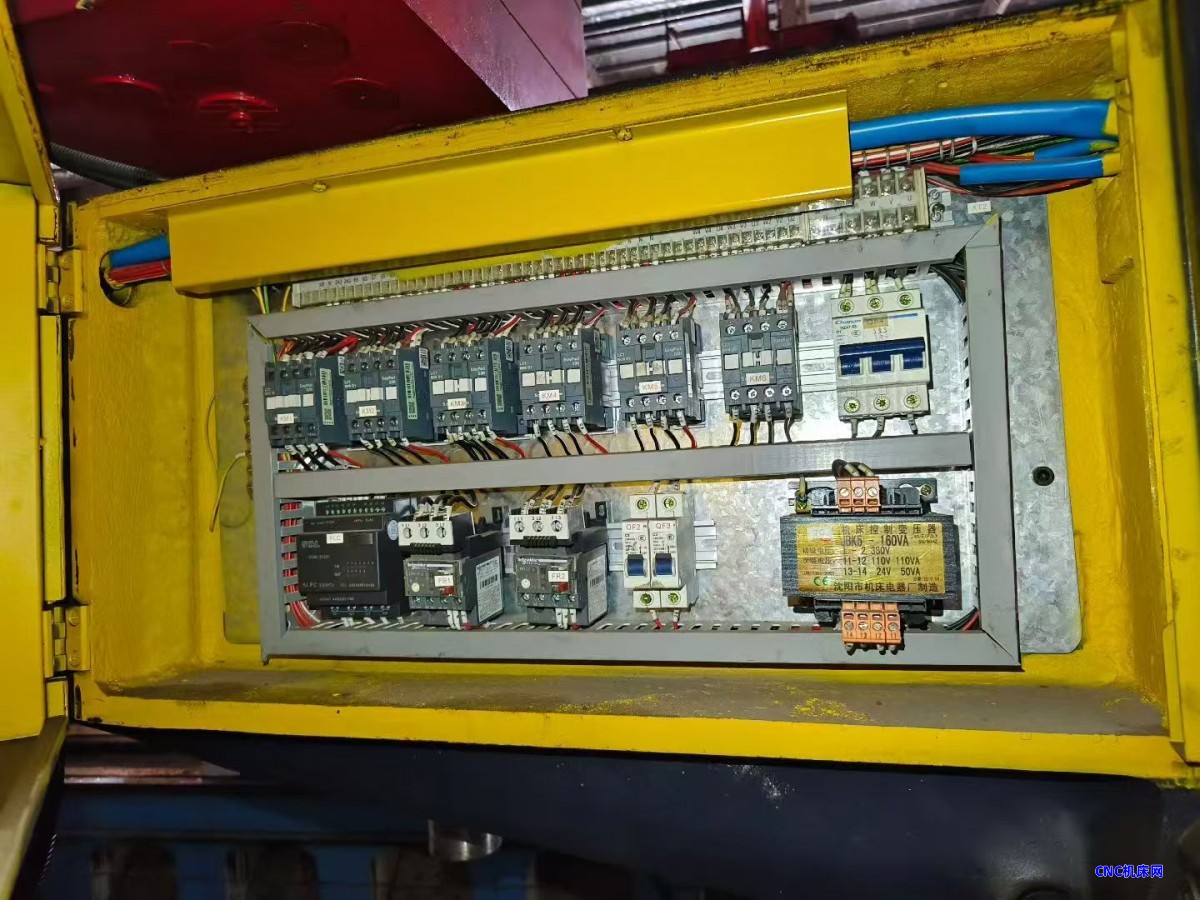

4. 控制电压：机床控制变压器输入380V，输出110V/24V

5. 控制形式：继电器电气控制+液压操作，手动操作面板控制转速、进给、锁紧

六、精度、传动

1. 精密等级：普通精度摇臂钻床

2. 传动方式：电机+机械齿轮传动+液压辅助锁紧

3. 工作形式：钻、扩、铰、锪、攻丝

4. 适用行业：通用机械、模具、阀体、工程机械、钣金机架、风电配件等多孔零件加工

5. 自动化程度：半自动（液压锁紧、人工档位调速）

本机为中捷Z3050×16/1液压摇臂钻床，2020年出厂，整机重型铸铁床身，结构厚重抗震刚性好；采用全液压锁紧结构，立柱、摇臂、主轴箱一键液压锁紧定位，走位精准省力。主轴多级变速，扭矩充足，支持钢材、铸铁
