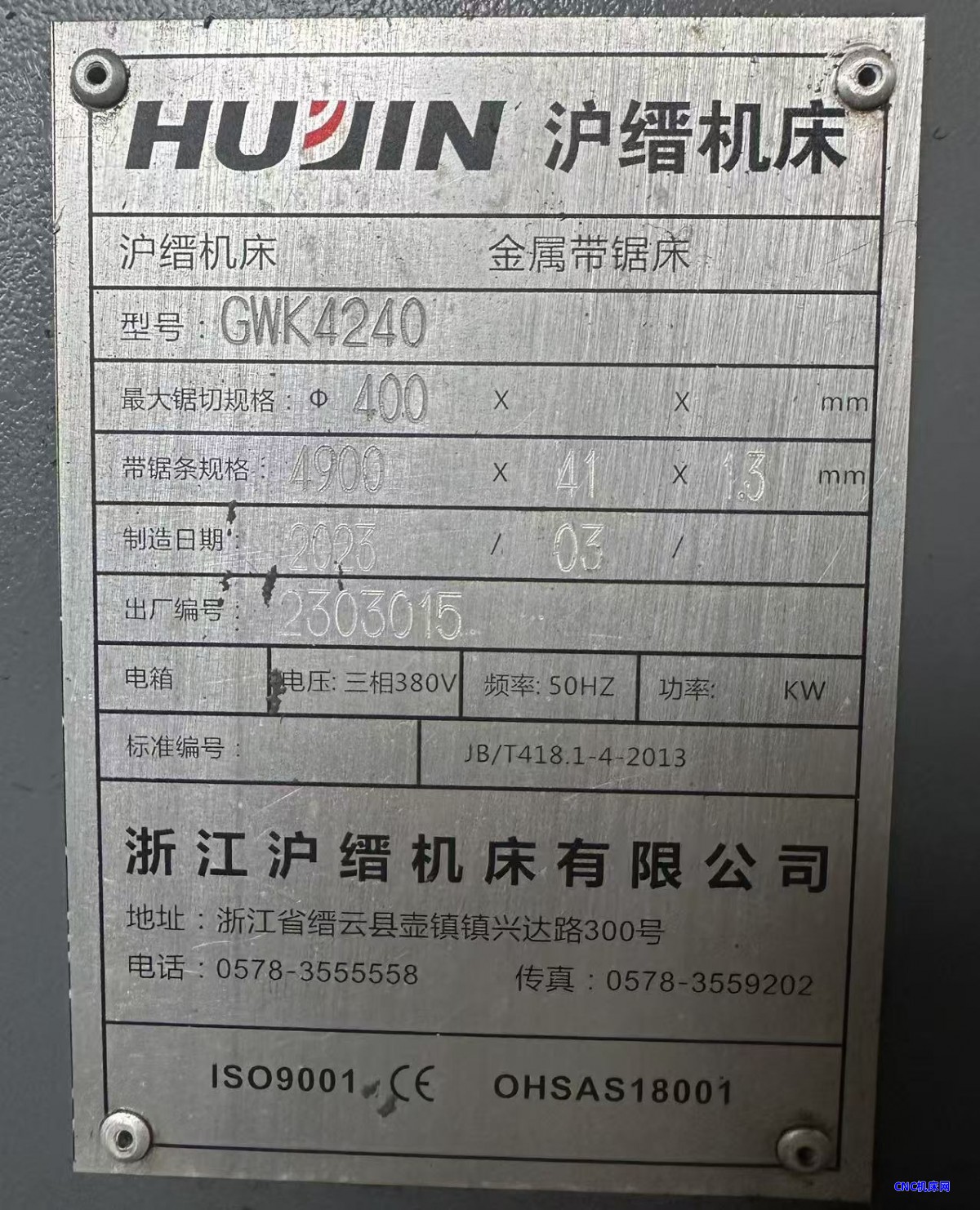

一、基础信息

品牌：沪缙机床（HUJIN）

型号：GWK4240

设备类型：数控全自动卧式金属带锯床

出厂日期：2023年03月

出厂编号：2303015

生产厂家：浙江沪缙机床有限公司

电源规格：三相380V/50Hz

二、锯切核心规格

1. 锯切圆料直径：400mm

2. 方料锯切尺寸：400×400mm

3. 带锯条规格：4900×41×1.3mm

4. 锯切方式：卧式双立柱液压进给锯切

5. 送料方式：数控伺服全自动后送料

6. 单次送料行程：600mm（可分段循环送料）

三、系统与传动配置

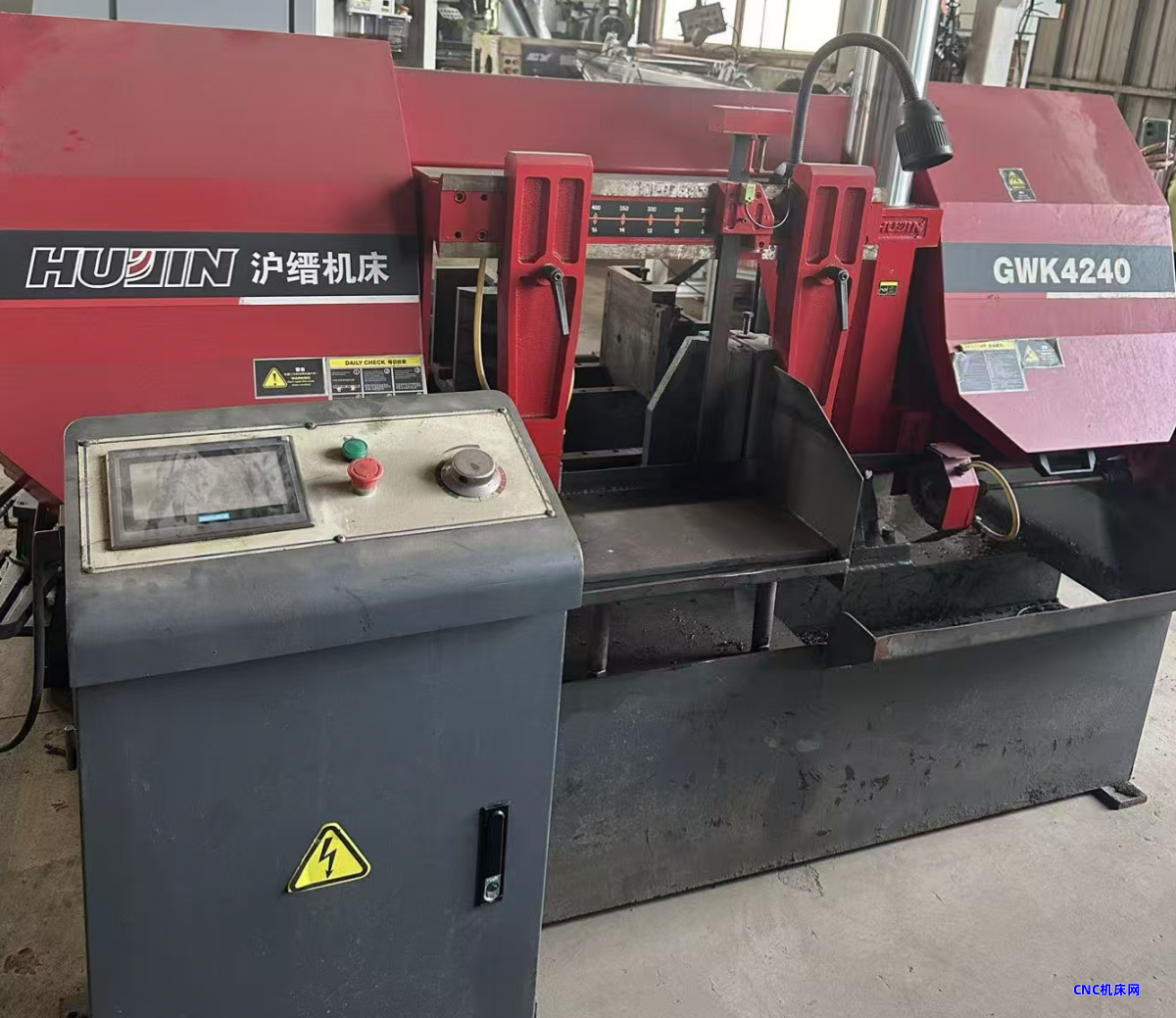

控制系统：汇川INOVANCE触摸屏数控系统，可设定锯切数量、长度、速度、延时等全自动循环程序

主传动电机：三相异步变频电机，变频调速控制锯带线速度

进给传动：液压比例阀无级调速进给，数控精准控制下刀速度

夹紧方式：前后双向液压自动夹紧，刚性钳口加持

传动形式：液压+伺服联合传动

四、结构与功能

1. 机身结构：整体重型铸件床身+双立柱龙门导向结构，抗震刚性强

2. 导向结构：硬质合金+钨钢耐磨导向块，延长锯条使用寿命

3. 排屑形式：自带下沉式集屑料箱

4. 冷却系统：高压乳化液喷淋冷却+润滑一体

5. 安全配置：断锯条自动停机、过载保护、急停按钮、开门断电防护

6. 自动化程度：全自动数控（程序控制，无需人工手动送料、下压）

五、整机配套属性

适用加工：圆钢、方钢、型材、模具钢、不锈钢、轴承钢等各类金属棒料下料

精密等级：普通精密下料级

工作形式：锯切

外形尺寸、整机重量：整机净重约2.8T，外形长宽高约2600×1200×1850mm

六、产品详细描述

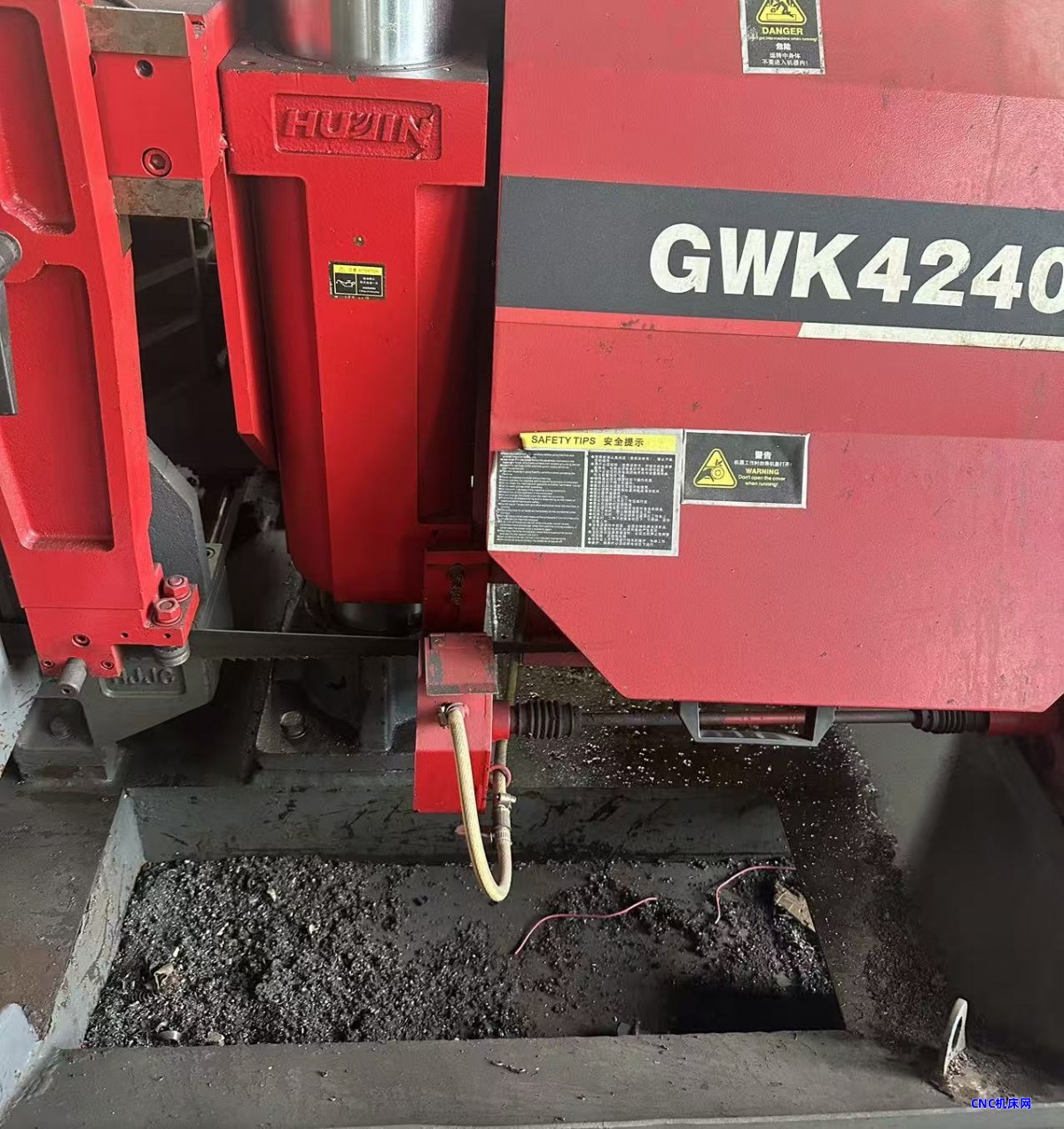

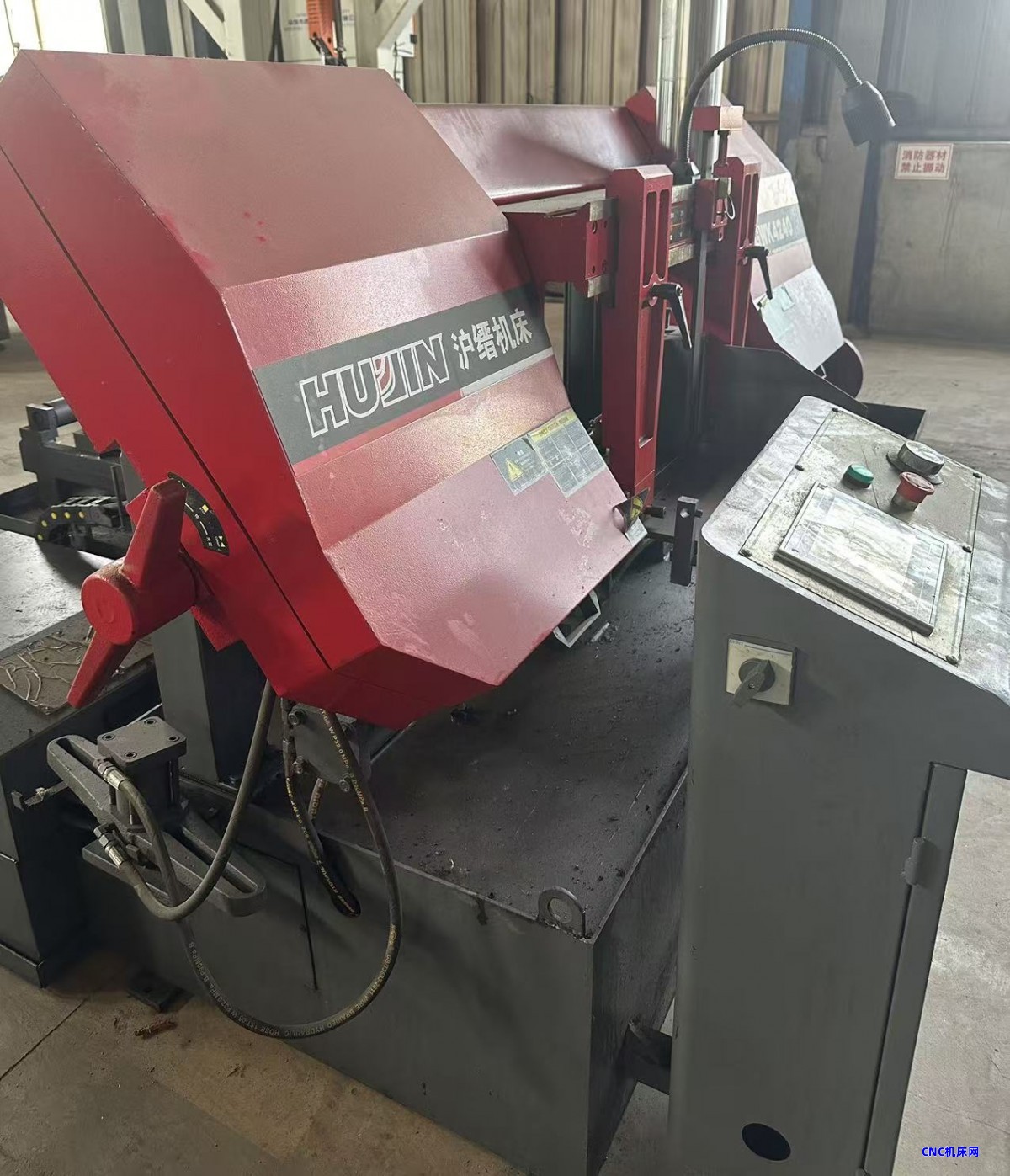

沪缙GWK4240是浙江沪缙机床原厂出品的全自动数控卧式金属带锯床，设备2023年3月出厂，整机成色新、工况稳定，是钢材下料、批量切割常用数控锯切设备。

机身采用厚重整体铸造龙门结构，刚性强、抗震性能好，长期锯切不易变形，适合圆钢、方钢、型材、管材、模具钢、不锈钢等各类黑色金属、合金钢原材料切断下料。锯切规格可达400mm，适配大直径棒料、实心圆钢、矩形型材加工；标配规格4900×41×1.3mm标准带锯条，通用性强，市面上锯条配件采购便捷。

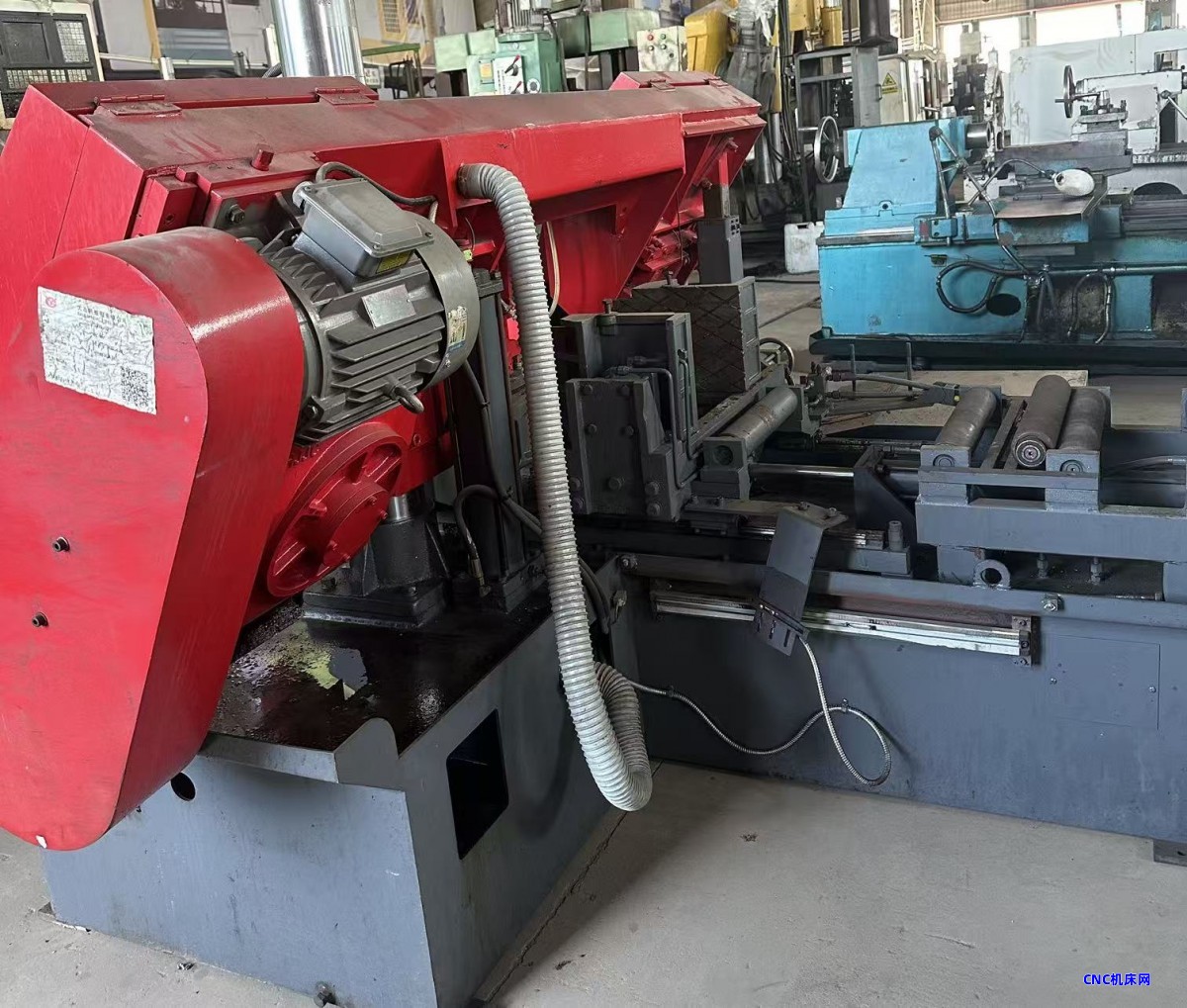

设备搭载汇川触摸屏数控系统，全程序自动化送料、定尺切割、自动抬刀，可设定单次/批量切割长度、切割速度、进给压力，实现无人值守连续下料；液压夹紧+液压升降锯臂，进给速度无极调速，锯切平稳、切面毛刺小、尺寸精度高，有效减少后续加工余量。整机配备全自动滚轮送料架，送料精准、重复定位误差小，大幅提升下料效率，广泛用于机械加工、汽配、模具、钢结构、锻造、五金冲压等行业原材料粗加工下料。

设备采用三相380V工业电压，液压+伺服联合传动，故障率低、保养简单，二手机床性价比高，是中小机加工厂、下料车间替代人工锯切、降低生产成本的主流数控锯切设备。
